Démarrage et test de foncti...
Si le SAS n'est pas utilisé, saisir les données selon la
procédure suivante.
1. Appuyer deux fois sur [Main Menu] sur le LCP.
2. Utiliser les touches de navigation pour accéder au
groupe de paramètres et appuyer sur [OK].
3 3

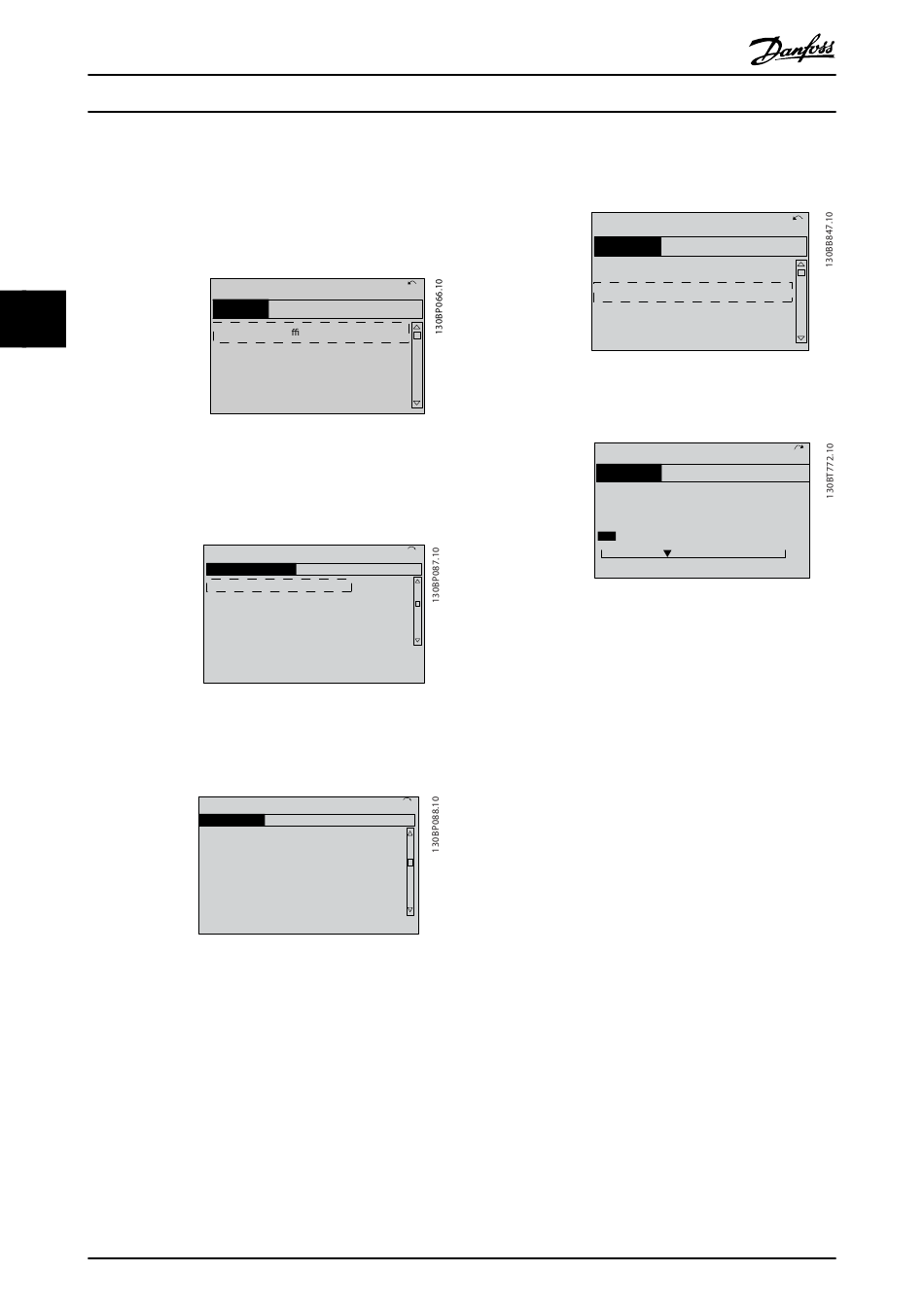

Illustration 3.1 0-** Fonction./Affichage
3. Utiliser les touches de navigation pour accéder au
groupe de paramètres 0-0* Réglages de base et
appuyer sur [OK].
Illustration 3.2 0-0* Réglages de base
4. Utiliser les touches de navigation pour accéder au
par. 0-03 Réglages régionaux et appuyer sur [OK].
Illustration 3.3 0-03 Réglages régionaux
5. Utiliser les touches de navigation pour
sélectionner International ou Amérique Nord et
appuyer sur [OK]. (Cela modifie les réglages par
défaut de plusieurs paramètres de base. Voir pour
avoir la liste complète.)
6. Appuyer sur [Quick Menu] sur le LCP.
28
Manuel d'utilisation du VLT
AutomationDrive
1 107 tr/min 3,84 A
Menu principal
0 - ** Fonction./a chage
1 - ** Charge/moteur
2 - ** Freins
3 - ** Référence/rampes
0.0% 0.00A
Operation / Display
0-0 * Basic Settings
0-1 Set-up Opperations
*
0-2 * LCP Display
0-3 LCP Custom Readout
*
0.0% 0.00A
Basic Settings
0-03 Regional Settings
[0] International
MG33AM04 - VLT
®
7. Utiliser les touches de navigation pour accéder au
groupe de paramètres Q2 Config. rapide et
appuyer sur [OK].
1 (1)
Illustration 3.4 Q2 Config. rapide
8. Sélectionner la langue puis appuyer sur [OK].
1(1)
0-
**
Illustration 3.5 Sélectionner la langue
9. Un cavalier doit être placé entre les bornes de
commande 12 et 27. Dans ce cas, laisser le par.
5-12 E.digit.born.27 à sa valeur d'usine par défaut.
Sinon, sélectionner Inactif. Pour les variateurs de
fréquence avec un bipasse optionnel, aucun
cavalier n'est requis.
10. 3-02 Référence minimale
3-03 Réf. max.
11.
1(1)
12. 3-41 Temps d'accél. rampe 1
0-0
*
13. 3-42 Temps décél. rampe 1
14. 3-13 Type référence. Mode hand/auto*, Local, A
distance.
®
est une marque déposée Danfoss
13.7% 13.0A
Quick Menus
Q1 My Personal Menu
Q2 Quick Setup
Q5 Changes Made
Q6 Loggings
0.0 Hz 0.00kW
Motor Setup
1 - 21 Motor Power [kW]
4.0 kW
1(1)
1(1)
Q2
