5. 6-11 Ech.max.U/born.53. Régler la référence de
tension externe maximum sur la borne 53 à 10 V.
(Cela règle le signal d'entrée maximum sur 10 V.)
14.7%
Analog Reference
6-11 Terminal 53 High
Voltage
10.00 V

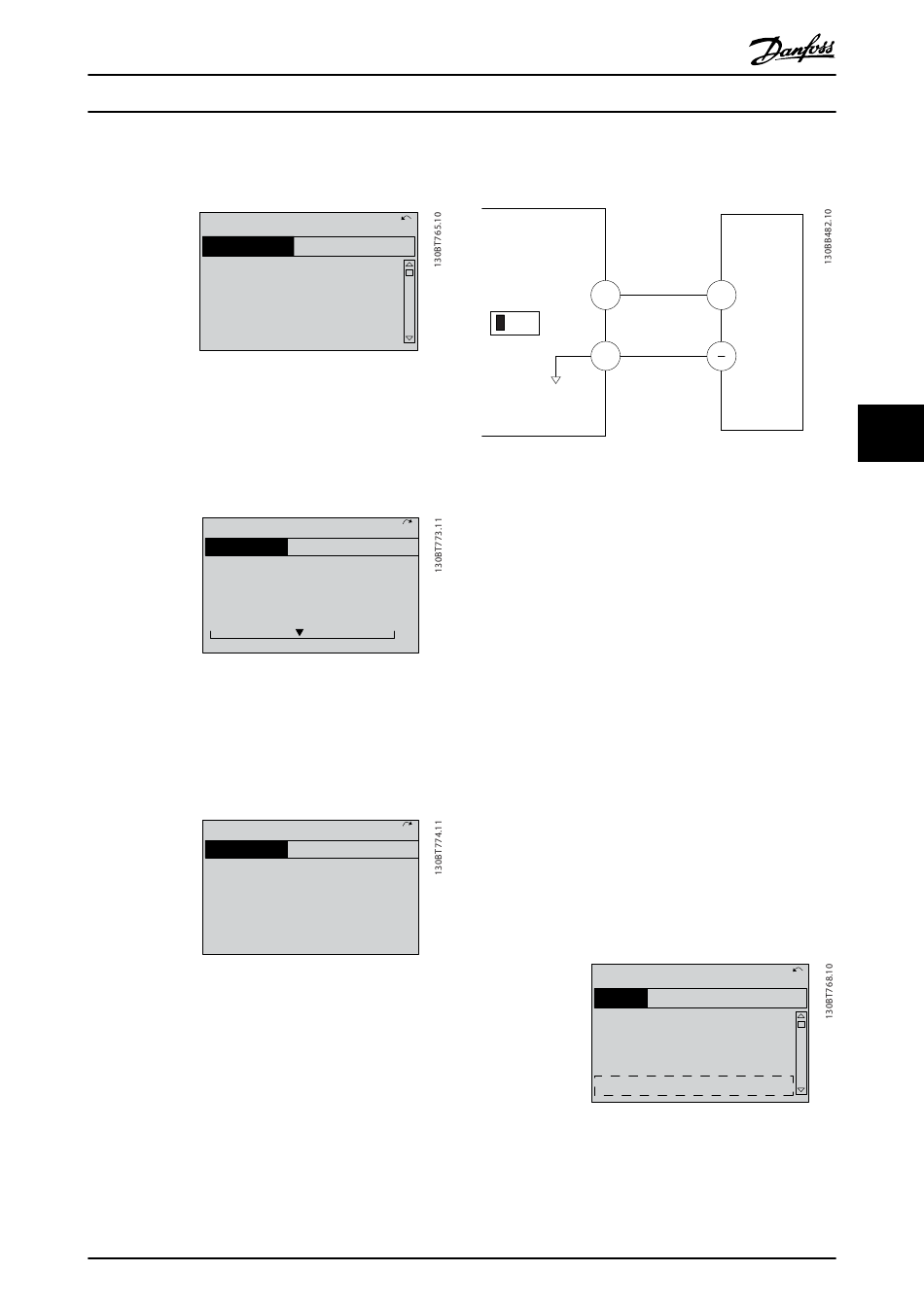

Illustration 5.5 6-11 Ech.max.U/born.53
6. 6-14 Val.ret./Réf.bas.born.53. Régler la référence de
vitesse minimum sur la borne 53 à 6 Hz.(Cela
indique au variateur de fréquence que la tension
minimum reçue sur la borne 53 (0 V) équivaut à
une sortie de 6 Hz.)
14.7 %
Analog Reference
6 - 14 Terminal 53 Low
Ref./Feedb. Value
000020.000
Illustration 5.6 6-14 Val.ret./Réf.bas.born.53
7. 6-15 Val.ret./Réf.haut.born.53. Régler la référence
de vitesse maximum sur la borne 53 à 60 Hz.
(Cela indique au variateur de fréquence que la
tension maximum reçue sur la borne 53 (10 V)
équivaut à une sortie de 60 Hz.)
14.7 %
Analog Reference
6 - 15 Terminal 53 High
Ref./Feedb. Value
50.000
Illustration 5.7 6-15 Val.ret./Réf.haut.born.53
Avec un dispositif externe fournissant un signal de
commande de 0-10 V raccordé à la borne 53 du variateur
de fréquence, le système est maintenant prêt à
fonctionner.
REMARQUE!
Quand la procédure est terminée, la barre de défilement
est en bas.
Manuel d'utilisation du VLT
AutomationDrive
L'Illustration 5.8 montre les connexions de câblage utilisées
pour activer cette configuration.
0.00A 1(1)
Q3-21
0.00 A 1(1)
5.3 Exemples de programmation des
Q3-21
Les bornes de commande peuvent être programmées.
Consulter le Tableau 2.5 pour connaître le numéro de
paramètre et le réglage par défaut des bornes de
commande. (Le réglage par défaut peut varier selon la
sélection du par. 0-03 Réglages régionaux.)
0.00 A 1(1)
L'exemple suivant montre l'accès à la borne 18 pour voir
Q3-21
son réglage par défaut.
®
MG33AM04 - VLT est une marque déposée Danfoss
®
53
6-1*
U - I
A53
55
Illustration 5.8 Exemple de câblage d'un dispositif externe
fournissant un signal de commande 0-10 V (variateur de
fréquence à gauche, dispositif externe à droite)
bornes de commande
•
Chaque borne a des fonctions spécifiques qu'elle
est capable d'exécuter.
•
Les paramètres associés à la borne activent la
fonction spécifiée.
1. Appuyer deux fois sur [Main Menu], atteindre le
groupe de paramètres 5-** E/S Digitale et appuyer
sur [OK].
14.6%
Main Menu
2-** Brakes
3-** Reference / Ramps
4-** Limits / Warnings
5-** Digital In/Out
Illustration 5.9
+
0-10V
5
0.00A 1(1)
39
5
