Avertissements et alarmes
Outre le texte et le code d'alarme sur le LCP du variateur
de fréquence, trois voyants d'état sont présents.
OK
On
Warn.
Alarm
Hand
Off
on

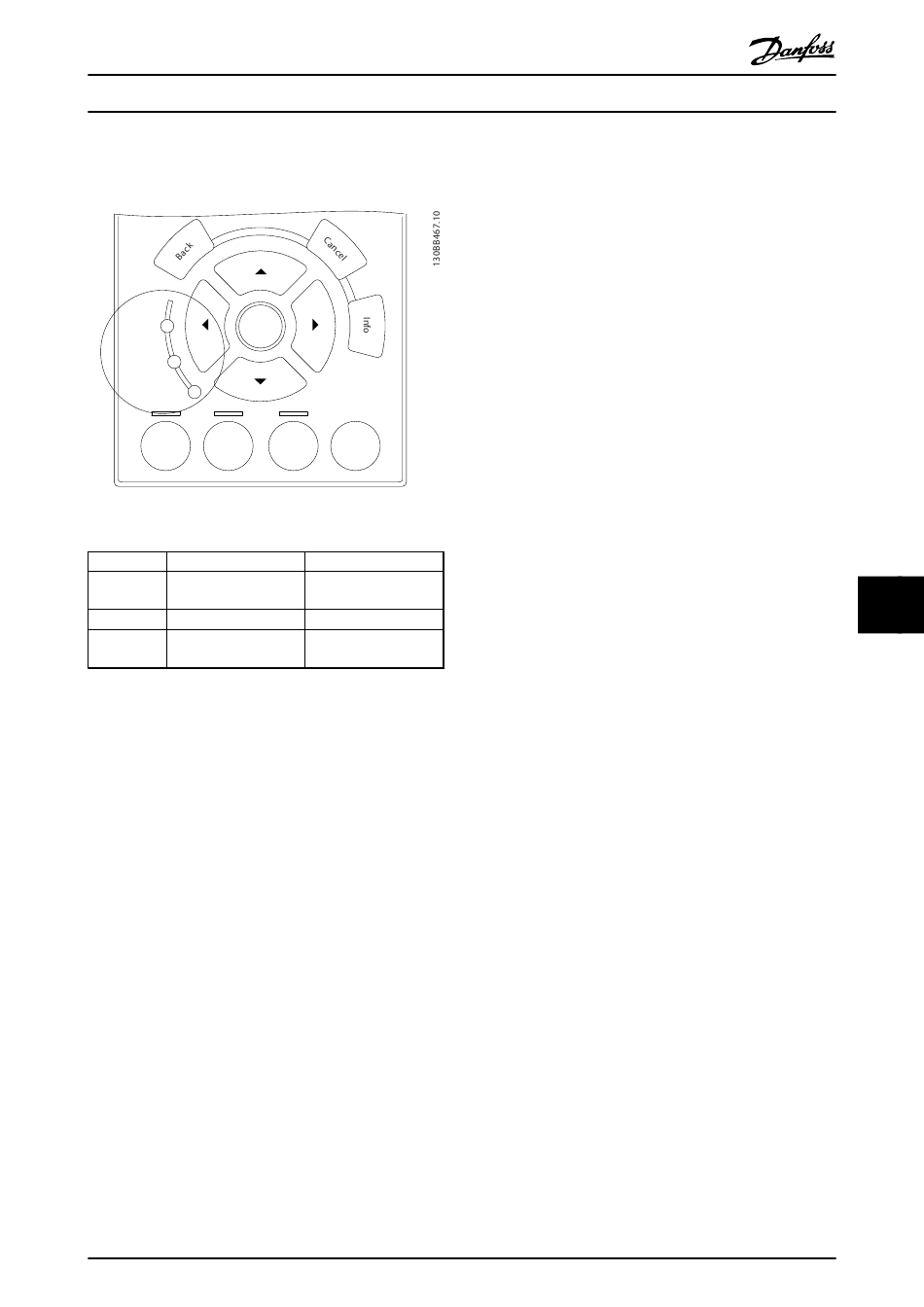

Illustration 8.3 Voyants d'état
Voyant Warn.
Avertis- Allumé
sement
Alarme Éteint
Alarme Allumé
verrouillée
Tableau 8.1 Explications des voyants d'état
8.4 Définitions des avertissements et des
alarmes
Ci-dessous, les informations concernant chaque avertis-
sement/alarme définissent la condition de l'avertissement/
alarme, indiquent la cause probable de la condition et
décrivent une solution ou une procédure de dépannage.
AVERTISSEMENT 1, 10 V bas
La tension de la carte de commande est inférieure à 10 V à
partir de la borne 50.
Réduire la charge de la borne 50, puisque l'alimentation 10
V est surchargée. Max. 15 mA ou min. 590 Ω.
Cette condition peut être due à un court-circuit dans un
potentiomètre connecté ou à un câblage incorrect du
potentiomètre.
Dépannage
Retirer le câble de la borne 50. Si l'avertissement s'efface,
le problème vient du câblage client. Si l'avertissement
persiste, remplacer la carte de commande.
Manuel d'utilisation du VLT
AutomationDrive
Auto
Reset
on
Voyant Alarm
Éteint
Allumé (clignotant)
Allumé (clignotant)
®
MG33AM04 - VLT est une marque déposée Danfoss
®
AVERTISSEMENT/ALARME 2, Déf zéro signal
Cet avertissement ou cette alarme s'affichent uniquement
s'ils ont été programmés par l'utilisateur au par.
6-01 Fonction/Tempo60. Le signal sur l'une des entrées
analogiques est inférieur à 50 % de la valeur minimale
programmée pour cette entrée. Cette condition peut
provenir d'un câblage rompu ou d'un dispositif défectueux
qui envoie le signal.
Dépannage
Vérifier les connexions de toutes les bornes
d'entrées analogiques. Carte de commande :
bornes 53 et 54 pour les signaux, borne 55
commune. MCB 101 : bornes 11 et 12 pour les
signaux, borne 10 commune. MCB 109 : bornes 1,
3, 5 pour les signaux, bornes 2, 4, 6 communes.
Vérifier que la programmation du variateur de
fréquence et les réglages du commutateur corres-
pondent au type de signal analogique.
Effectuer un test de signal des bornes d'entrée.
AVERTISSEMENT/ALARME 3, Pas de moteur
Aucun moteur n'a été connecté à la sortie du variateur de
fréquence.
AVERTISSEMENT/ALARME 4, Perte phase secteur
Une phase manque du côté de l'alimentation ou le
déséquilibre de la tension secteur est trop élevé. Ce
message apparaît aussi en cas de panne du redresseur
d'entrée sur le variateur de fréquence. Les options sont
programmées au par. 14-12 Fonct.sur désiqui.réseau.
Dépannage
Vérifier la tension d'alimentation et les courants d'alimen-
tation du variateur de fréquence.
AVERTISSEMENT 5, Tension DC bus élevée
La tension du circuit intermédiaire (CC) est plus élevée que
la limite d'avertissement de tension élevée. La limite
dépend de la tension nominale du variateur de fréquence.
Unité encore active.
AVERTISSEMENT 6, Tension CC bus basse
La tension (CC) du circuit intermédiaire est inférieure à la
limite d'avertissement de tension basse. La limite dépend
de la tension nominale du variateur de fréquence. Unité
encore active.
AVERTISSEMENT/ALARME 7, Surtension CC
Si la tension du circuit intermédiaire dépasse la limite, le
variateur de fréquence s'arrête après un certain laps de
temps.
