Câblage Vers Les Bornes De Commande; Activation Du Fonctionnement Du Moteur (Borne 27) - Danfoss VLT AutomationDrive FC 301 Manuel D'utilisation

Installation électrique
Description des bornes
Réglage
Borne Paramètre par défaut
Communication série
61 -
68 (+) 8-3*
69 (-) 8-3*
Relais
01, 02, 03 5-40 [0] [0] Inactif
04, 05, 06 5-40 [1] [0] Inactif
Tableau 4.3 Description des bornes de communication série
Borne supplémentaire :
•
2 sorties relais en forme de C. L'emplacement des
sorties dépend de la configuration du variateur
de fréquence.
•
Bornes situées sur un équipement intégré en
option. Voir le manuel fourni avec l'équipement
optionnel.
4.8.2 Câblage vers les bornes de
commande
Les connecteurs des bornes de commande peuvent être
débranchés du variateur de fréquence pour faciliter l'instal-
lation, comme indiqué sur l'Illustration 4.9.
AVIS!
Raccourcir au maximum les fils de commande et les
séparer des câbles de puissance élevée afin de minimiser
les interférences.
MG33AP04
Manuel d'utilisation
Description
Filtre RC intégré pour
le blindage des câbles.
UNIQUEMENT pour la
connexion du
blindage en cas de
problèmes CEM.
Interface RS-485. Un
commutateur de carte
de commande est
fourni pour la
résistance de la
terminaison.

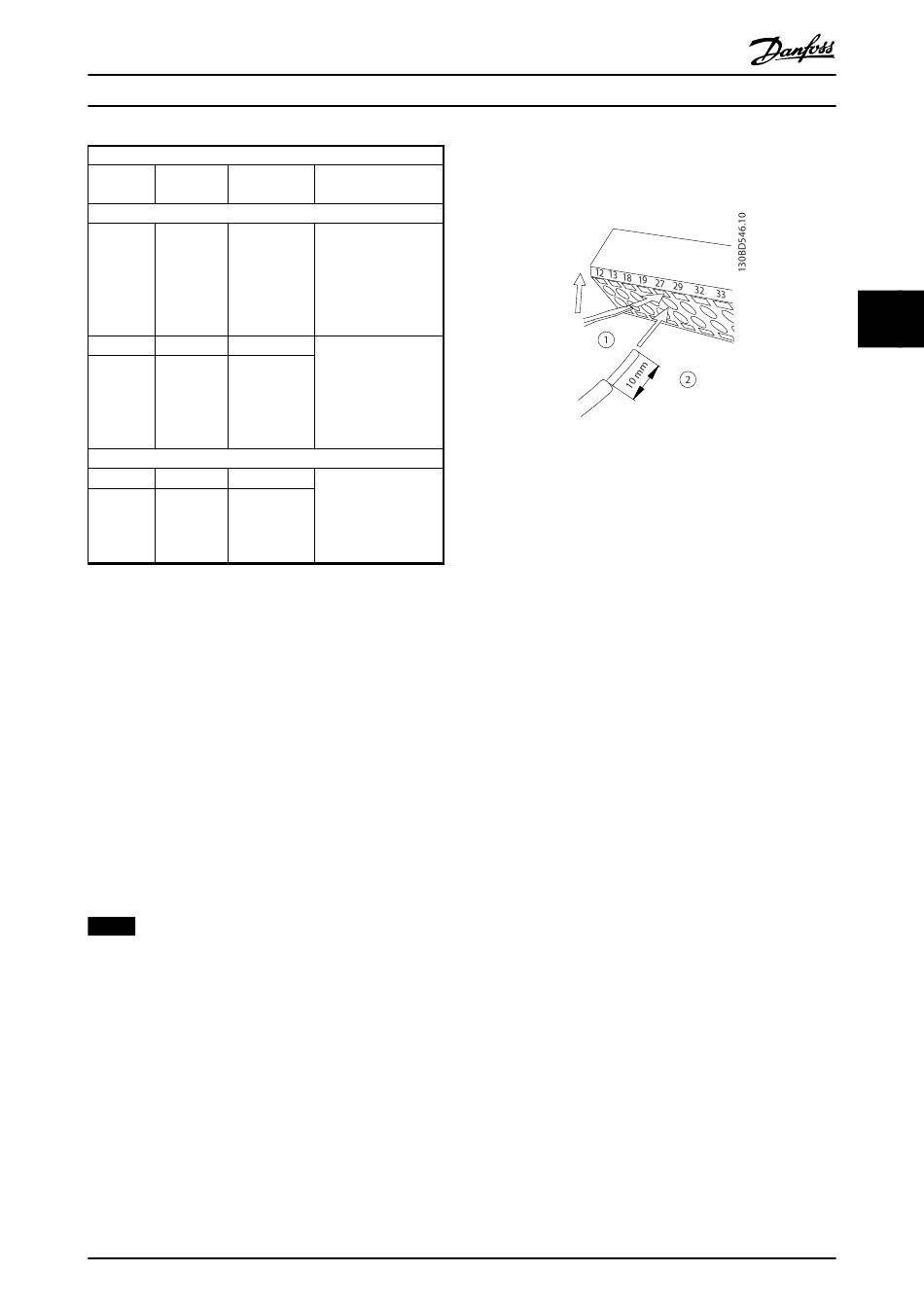

Illustration 4.9 Raccordement du câblage de commande
Sortie relais en forme
de C. Pour tension CA
ou CC et des charges
résistives ou
inductives.
Voir le chapitre 8.5 Câble : spécifications sur les tailles de
câble des bornes de commande et le chapitre 6 Exemples
de configuration d'applications sur les raccordements
typiques des câbles de commande.
4.8.3 Activation du fonctionnement du
Un cavalier peut être nécessaire entre la borne 12 (ou 13)
et la borne 27 pour que le variateur de fréquence
fonctionne si les valeurs de programmation d'usine par
défaut sont utilisées.
Danfoss A/S © Rév. 09/2014 Tous droits réservés.
1. Ouvrir le contact en insérant un petit tournevis
dans la fente au-dessus du contact et pousser le
tournevis légèrement vers le haut.
2. Insérer un fil de commande dénudé dans le
contact.
3. Retirer le tournevis pour fixer le fil de commande
dans le contact.
4. S'assurer que le contact est bien établi et n'est
pas desserré. Un câblage de commande mal serré
peut être source de pannes ou d'un fonction-
nement non optimal.
moteur (borne 27)
•
La borne d'entrée digitale 27 est conçue pour
recevoir un ordre de verrouillage externe de
24 V CC.
•
Si aucun dispositif de verrouillage n'est utilisé,
installer un cavalier entre la borne de commande
12 (recommandée) ou 13 et la borne 27. Ceci
fournit un signal 24 V interne sur la borne 27.
•
Lorsque la ligne d'état en bas du LCP affiche
ROUE LIBRE DISTANTE AUTO, ceci indique que
l'unité est prête à fonctionner, mais qu'il lui
manque un signal d'entrée sur la borne 27.
•
Lorsque l'équipement optionnel installé en usine
est raccordé à la borne 27, ne pas retirer ce
câblage.
