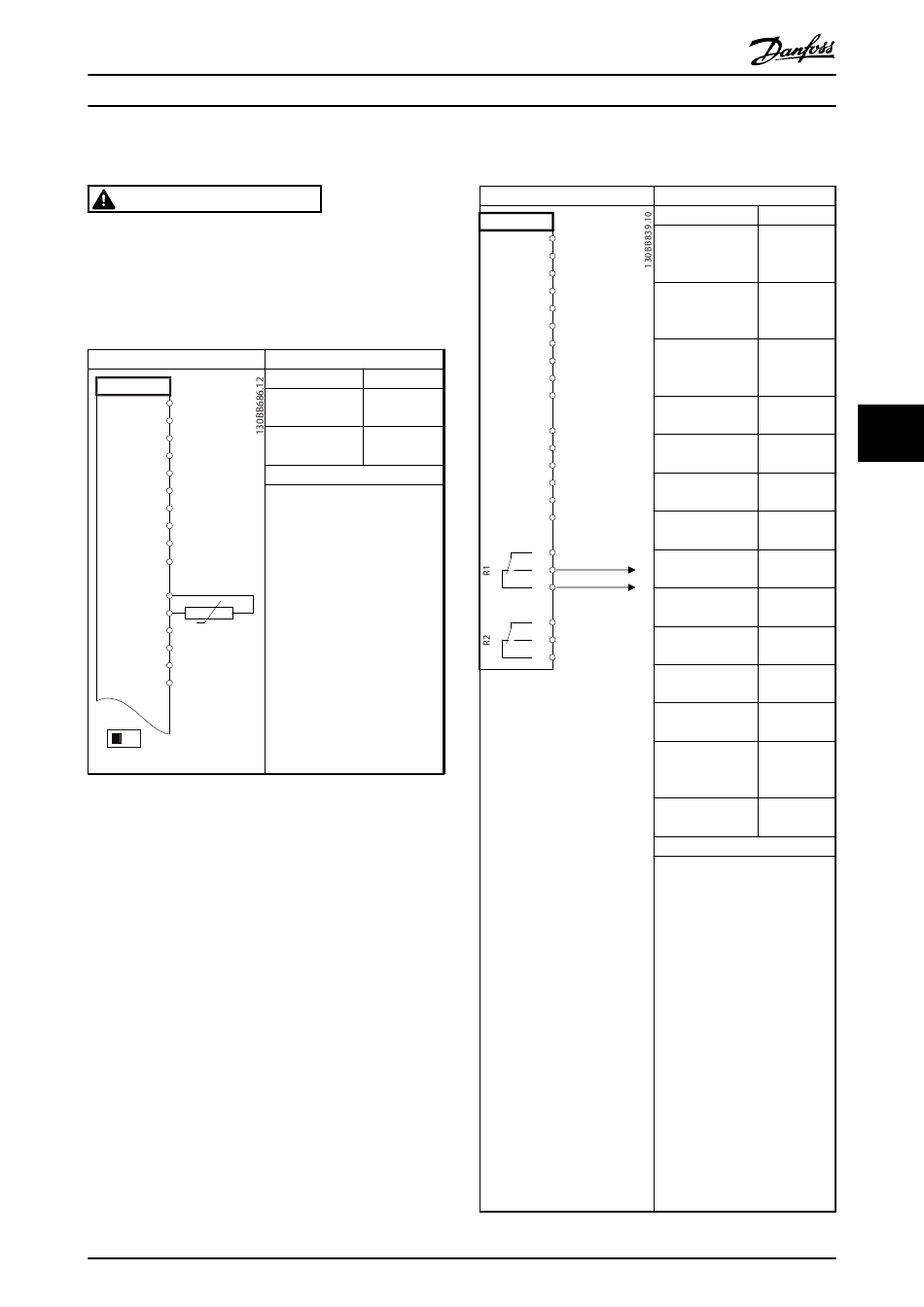

6.1.6 Thermistance moteur

AVERTISSEMENT
ISOLATION THERMISTANCE
Risque de blessures ou de dommages à l'équipement.
•
Utiliser uniquement des thermistances
comportant une isolation renforcée ou double
pour satisfaire aux exigences d'isolation PELV.
VLT
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN 37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
U - I
A53
Tableau 6.12 Thermistance moteur
MG33AP04
Manuel d'utilisation
Paramètres
Fonction Réglage
1-90 Protect. [2] Arrêt
thermique mot. thermistance
1-93 Source [1] Entrée
Thermistance ANA 53
* = valeur par défaut
Remarques/commentaires :
Si seul un avertissement est
souhaité, le par. 1-90 Protect.
thermique mot. doit être réglé
sur [1] Avertis. Thermist.
D IN 37 est une option.
Danfoss A/S © Rév. 09/2014 Tous droits réservés.
6.1.7 SLC
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
20
COM
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
01
02
03
04
05
06
Tableau 6.13 Utilisation du SLC pour régler un relais
Paramètres
Fonction Réglage
4-30 Fonction [1] Avertis-
perte signal de sement
retour moteur
4-31 Erreur 100 RPM
vitesse signal de
retour moteur
4-32 Fonction 5 s
tempo. signal de
retour moteur
7-00 PID [2] MCB 102
vit.source ret.
17-11 Résolution 1024*
(PPR)
13-00 Mode [1] Actif
contr. log avancé
13-01 Événement [19] Avertis-
de démarrage sement
13-02 Événement [44] Touche
d'arrêt Reset
13-10 Opérande [21] N°
comparateur avertiss.
13-11 Opérateur [1] ≈*
comparateur
13-12 Valeur 90
comparateur
13-51 Événement [22] Compa-
contr. log avancé rateur 0
13-52 Action [32] Déf.
contr. logique sort. dig. A
avancé bas
5-40 Fonction [80] Sortie
relais digitale A
* = valeur par défaut
Remarques/commentaires :
Si la limite dans la surveillance
du signal de retour est
dépassée, l'avertissement 90
apparaît. Le SLC surveille l'aver-
tissement 90 et si
l'avertissement 90 devient TRUE
(VRAI), le relais 1 est déclenché.
L'équipement externe peut alors
indiquer qu'il faut procéder à
l'entretien. Si l'erreur de signal
de retour redescend sous la
limite en moins de 5 s, le
variateur de fréquence continue
à fonctionner et l'avertissement
disparaît. Néanmoins, le relais 1
reste enclenché tant que la
touche [Reset] sur le LCP n'a
pas été enfoncée.
