Installation électrique

4.8.1 Types de bornes de commande

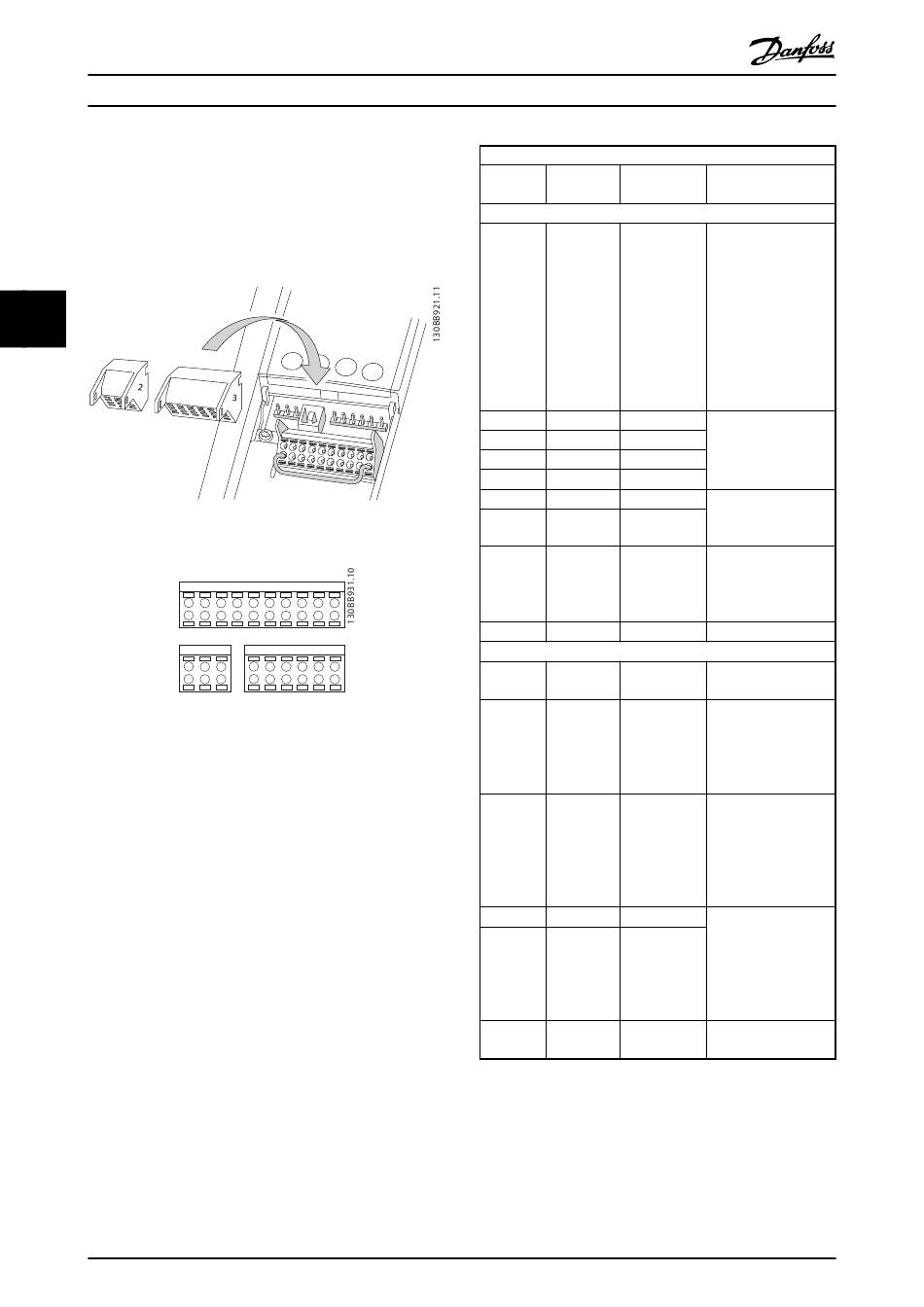

L'Illustration 4.7 et l'Illustration 4.8 montrent les connecteurs
amovibles du variateur de fréquence. Les fonctions des
bornes et leurs réglages par défaut sont résumés dans le
Tableau 4.2 et le Tableau 4.3.
4 4
Illustration 4.7 Emplacement des bornes de commande
Illustration 4.8 Numéros des bornes
•
Le connecteur 1 comporte 4 bornes d'entrée
digitale programmables, 2 bornes (entrées ou
sorties) digitales programmables supplémentaires,
une tension d'alimentation des bornes de
24 V CC et une borne commune pour la tension
de 24 V CC fournie en option par le client. Le FC
302 et le FC 301 (en option en protection A1)
offrent également une entrée digitale pour la
fonction STO.
•
Les bornes du connecteur 2 (+) 68 et (-) 69
servent à la connexion de la communication série
RS-485.
•
Le connecteur 3 comporte 2 entrées analogiques,
une sortie analogique, une tension d'alimentation
de 10 V CC et des bornes communes pour les
entrées et la sortie.
•
Le connecteur 4 est un port USB disponible à
utiliser avec le Logiciel de programmation MCT
10.
18
Manuel d'utilisation
4
1
12 13 18 19 27 29 32 33 20 37
2 3
61 68 69 39 42 50 53 54 55
Danfoss A/S © Rév. 09/2014 Tous droits réservés.
Borne
12, 13
18
19
1
32
33
27
29
20
37
39
42
50
53
54
55
Tableau 4.2 Description des bornes des entrées/sorties digitales
Entrées/sorties analogiques
Description des bornes
Réglage
Paramètre par défaut
Entrées/sorties digitales
- +24 V CC Tension d'alimentation
24 V CC des entrées
digitales et des
transformateurs
externes. Le courant
de sortie maximal est
de 200 mA (130 mA
pour le FC 301) pour
toutes les charges de
24 V.
5-10 [8] Démarrage
5-11 [10] Inversion
Entrées digitales.
5-14 [0] Inactif
5-15 [0] Inactif
5-12 [2] Lâchage Pour entrée ou sortie
digitale. Le réglage
5-13 [14] Jogging
par défaut est Entrée.
- Borne commune pour
les entrées digitales et
potentiel de 0 V pour
l'alimentation 24 V.
- STO Entrée sécurité.
Entrées/sorties analogiques
- Commune à la sortie
analogique
6-50 [0] Inactif Sortie analogique
programmable.
0-20 mA ou 4-20 mA
à un maximum de
500 Ω.
- +10 V CC Tension d'alimentation
analogique de 10 V
CC pour un
potentiomètre ou une
thermistance. 15 mA
maximum
6-1* Référence Entrée analogique.
Pour tension ou
6-2* Retour
courant. Sélectionner
mA ou V pour les
commutateurs A53 et
A54.
- Commune aux entrées
analogiques.
Description
