PROCÉDURES D'ENTRETIEN
Butée de moteur
Réglage de la butée de moteur
La butée de moteur est située sur le
support de moteur avant gauche de-
vant la poulie motrice.
1. Enlever la clé D.E.S.S. de la borne.
2. Enlever le panneau gauche; consul-
COMMANDES, INSTRUMENTS
ter
ET ÉQUIPEMENT
3. Enlever le garde-courroie; consulter
DÉPOSE DU GARDE-
le passage
COURROIE
COMMANDES,
sous
MENTS ET ÉQUIPEMENT
4. Desserrer les trois vis qui retiennent
la butée au support de moteur juste
assez pour obtenir un jeu vertical
(1/2 à 1 tour).

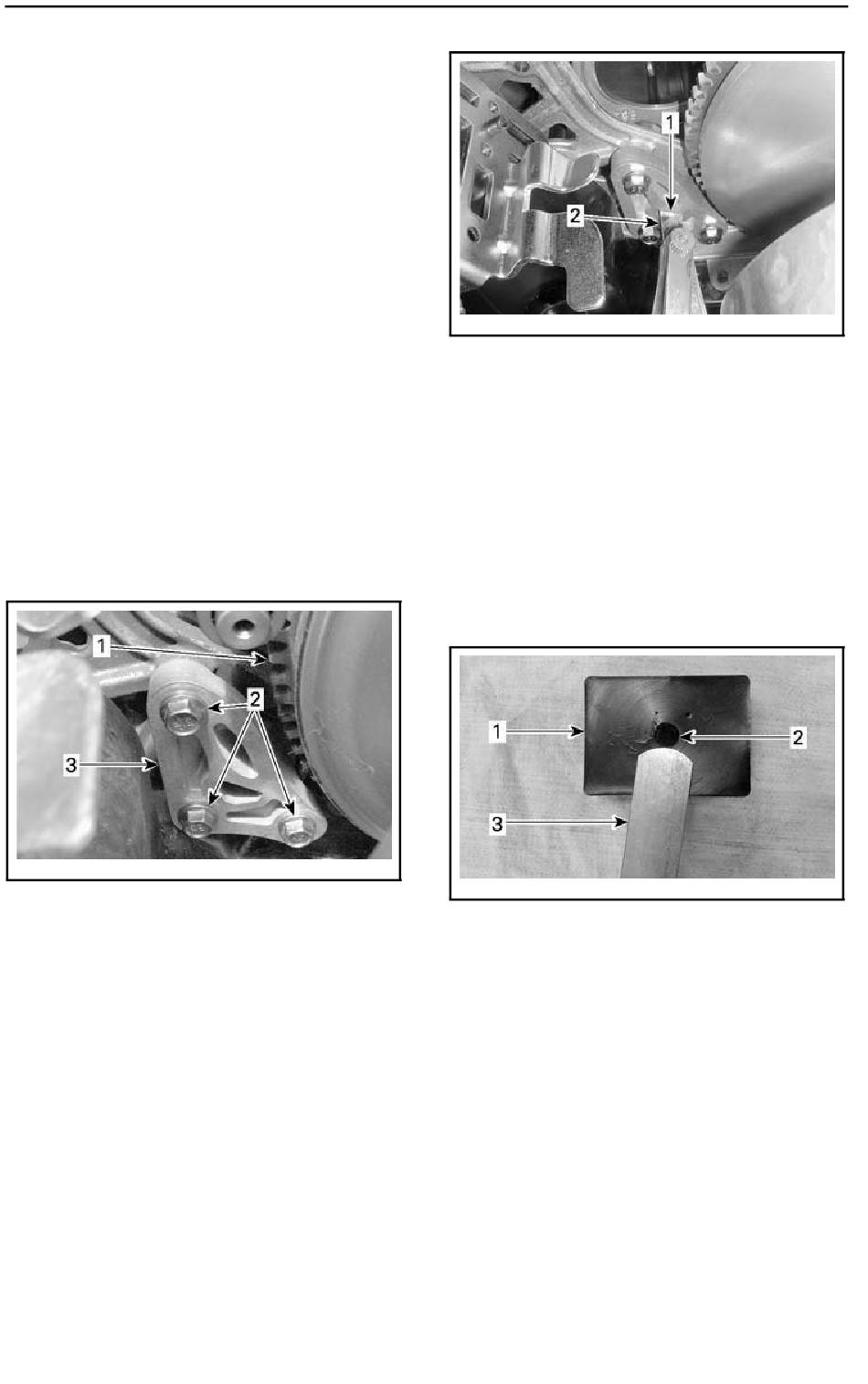

mmo2010-009-007_a
1. Poulie motrice
2. Vis de butée de moteur
3. Butée de moteur
5. Insérer une jauge d'épaisseur de
0.5 mm dans l'ouverture de la butée
de moteur (voir l'illustrat ion).
______________
90
.
D'ENTRAÎNEMENT
INSTRU-
.
mmo2010-009-001_a
1. Ouverture
2. Jauge d'épaisseur
6. Mettre la jauge d'épaisseur entre la
butée de moteur et le bloc d'arrêt en
caoutchouc (sur le moteur).
REMARQUE: Ne pas insérer la jauge
d'épaisseur
trop
puisqu'elle passera par-dessus la
bosse sur la surface du bloc d'arrêt
en caoutchouc et modifiera le réglage.
Voir l'illustration.
mmo2010-009-002_a
1. Bloc d'arrêt en caoutchouc
2. Bosse
3. Jauge d'épaisseur
7. Serrer les vis à 10 N•m ± 2 N•m
dans l'ordre suivant en prenant soin
de ne pas coincer la jauge d'épais-
seur.
profondément,
