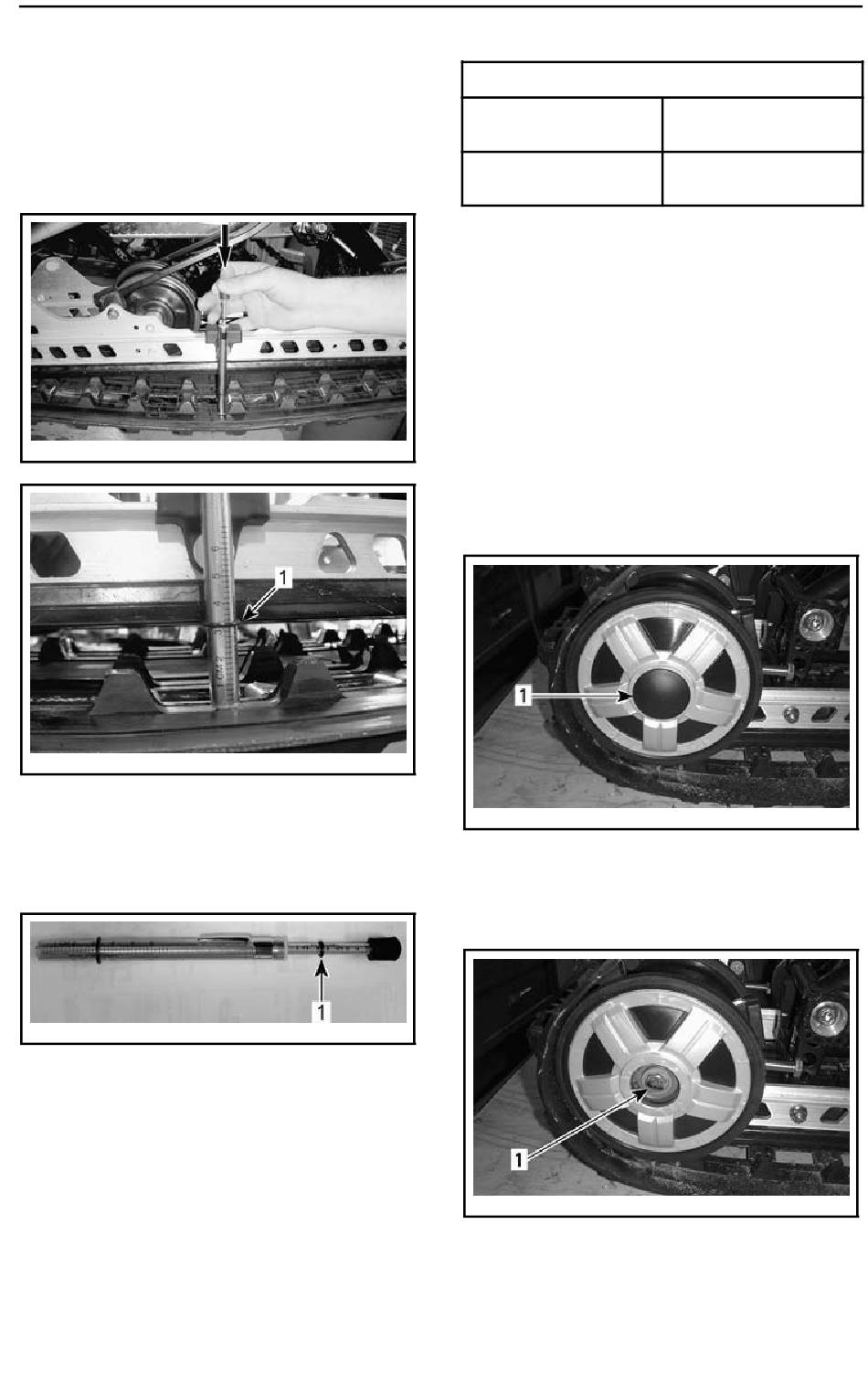

8. Pousser le tensiomètre vers le bas
jusqu'à ce que le joint torique infé-
rieur (flèche réglée précédemment)
soit aligné avec la partie inférieure
de la glissière.
mmr2009-133-001_a
mmr2009-133-002_a
1. Joint torique de la flèche alignée avec la
glissière
9. Lire la charge affichée par le joint to-
rique supérieur sur le tensiomètre.
mmr2009-133-003_a
LECTURE DE LA CHARGE
1. Joint torique supérieur
10. La lecture de la charge doit être
conforme aux données du tableau
suivant.
PARAMÈTRES DE RÉGLAGE DE LA TENSION
Réglage de la flèche
de la chenille
Lecture de la charge
de la chenille
11. Si la lecture de la charge diffère
des paramètres, régler la tension
de la chenille. Consulter le pas-
sage
DE LA CHENILLE
Réglage de la tension de la chenille
1. Débrancher le capuchon du cor-
don d'attache de l'interrupteur
coupe-circuit du moteur.
2. Enlever les enjoliveurs de roue ar-
rière (s'il y a lieu).
mmr2008-048-007_a
1. Enjoliveur de roue arrière droite
3. Desserrer les vis de fixation de roue
de support arrière
mmr2008-048-008_a
1. Vis de fixation de roue de support arrière
droite
_______________
PROCÉDURES D'ENTRETIEN
30 mm - 35 mm
RÉGLAGE DE LA TENSION
.
7.3 kgf
