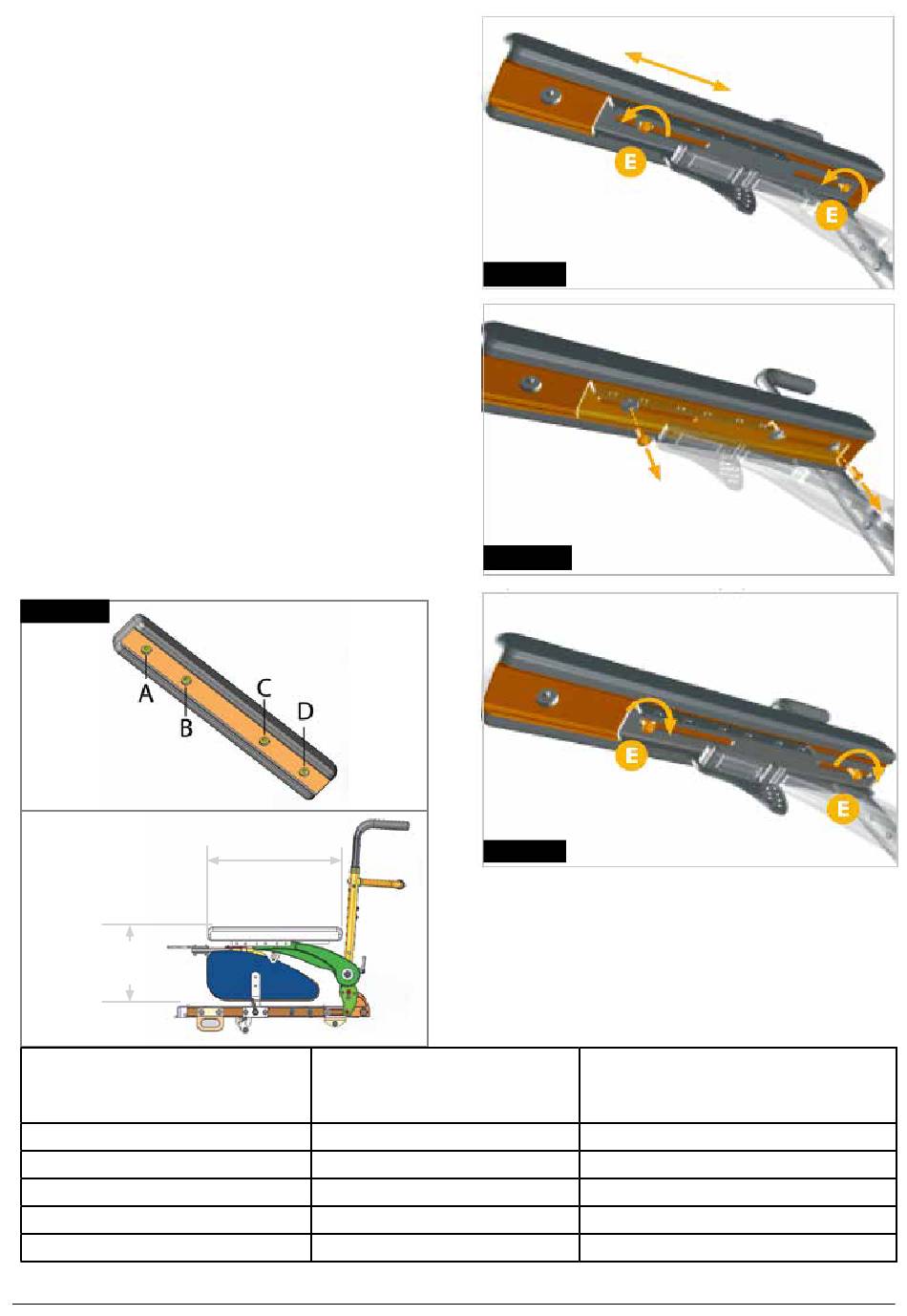

5.8.3 Réglage de l'emplacement des manchettes
standard
(Fig. 45 - 48)
1. Vous pouvez régler l'emplacement des manchettes
(de 2,54 à 5 cm). Il suffit pour cela de desserrer les
vis de réglage de la manchette de 4 mm (E) et faire
glisser les manchettes vers l'avant ou l'arrière, à la
position désirée (Fig. 5.36, 5.37). Pour accéder à la
vis arrière, peut-être devrez-vous pivoter légèrement la
manchette.
2. Resserrez les deux vis de réglage (E). Utilisez un
couple de serrage de 10 N/m ou 88,5 in/lb, (Fig. 5.38).
REMARQUE : Si le réglage nécessite d'avancer ou de
reculer la manchette de plus de 5 cm, reportez-vous au
tableau ci-dessous, (Fig. 5.39).
3. Pour
des
réglages
complètement les deux jeux de vis de réglage des
manchettes. Glissez la manchette jusqu'aux prochains
trous de fixation (reportez-vous au tableau). Revissez
les deux jeux de vis de réglage, (Fig. 5.36 - 5.39).
Utilisez un couple de serrage de 10 N/m ou 88,5 in/lb.
Fig. 5.39
PROFONDEUR DES
MANCHETTES
HAUTEUR DES
ACCOUDOIRS
PROFONDEUR DES MAN-
CHETTES
(mm)
305
330
356
381
406
Rev.1.0
plus
importants,
retirez
PALIER DE RÉGLAGE DE
LA HAUTEUR DES AC-
COUDOIRS (mm)
Fig. 5.36
Fig. 5.37
Fig. 5.38
305 - 229
305 - 229
305 - 229
305 - 229
305 - 229
POSITION DE RÉGLAGE DES
MANCHETTES
A et C
A et C
B et C
B et C
B et D
SALSA R
29
/ SALSA M
2
2
