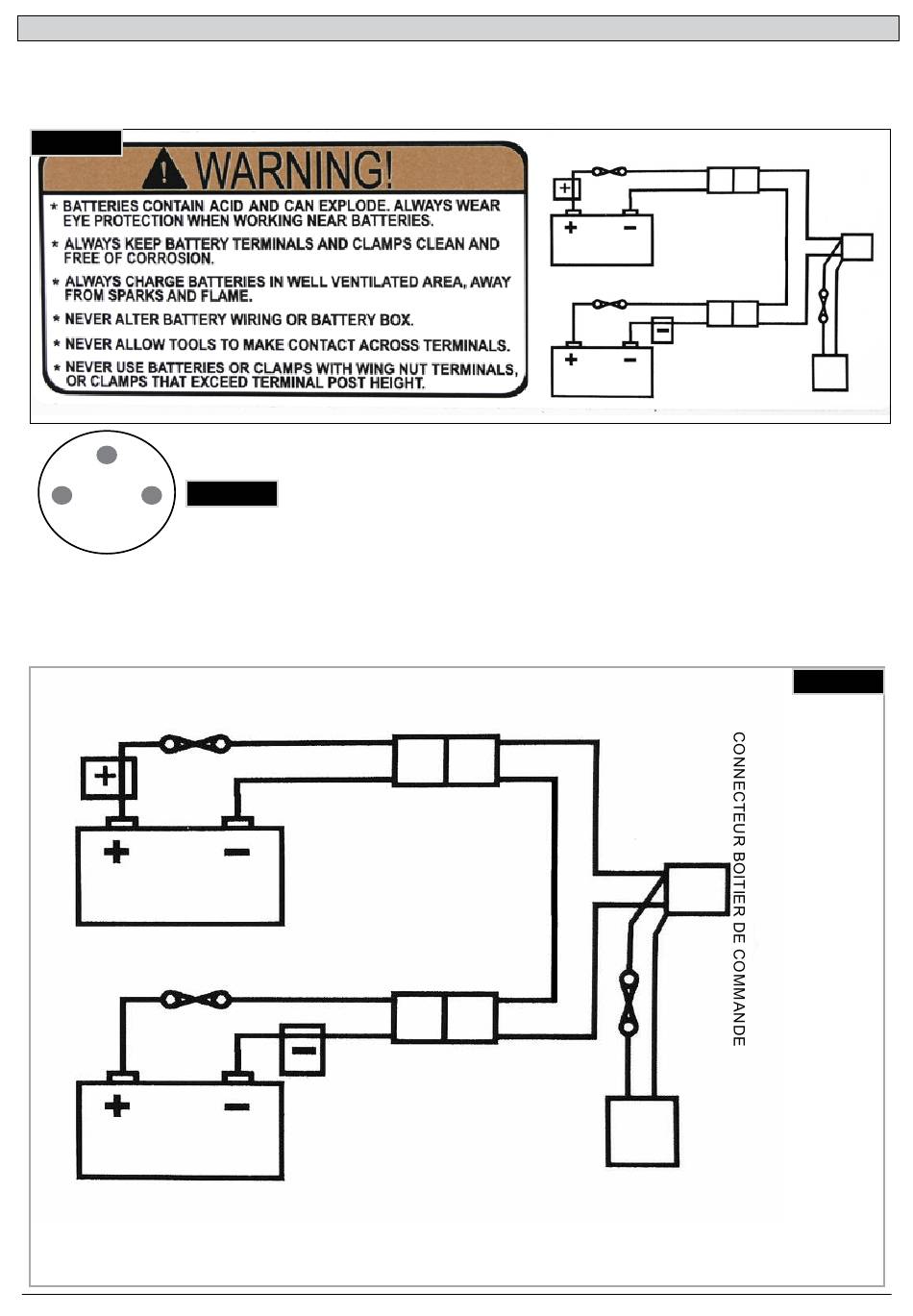

17.0 Schéma de câblage batterie du fauteuil SALSA - SALSA M2
Fig. 16.1
3
Fig. 16.2
1 2
Prise de recharge :
Broche 1 : Batterie positive
Broche 2 : Batterie négative
Broche 3 : Blocage
Fig. 16.3
CONNECTEUR DE BATTERIE
100 A
ROUGE
ROUGE
JAUNE
100 A
CONNECTEUR DE BATTERIE
15 A
NOIR NOIR
CONNECTEUR CIRCUIT AUXILIAIRE
