PARTIE 2

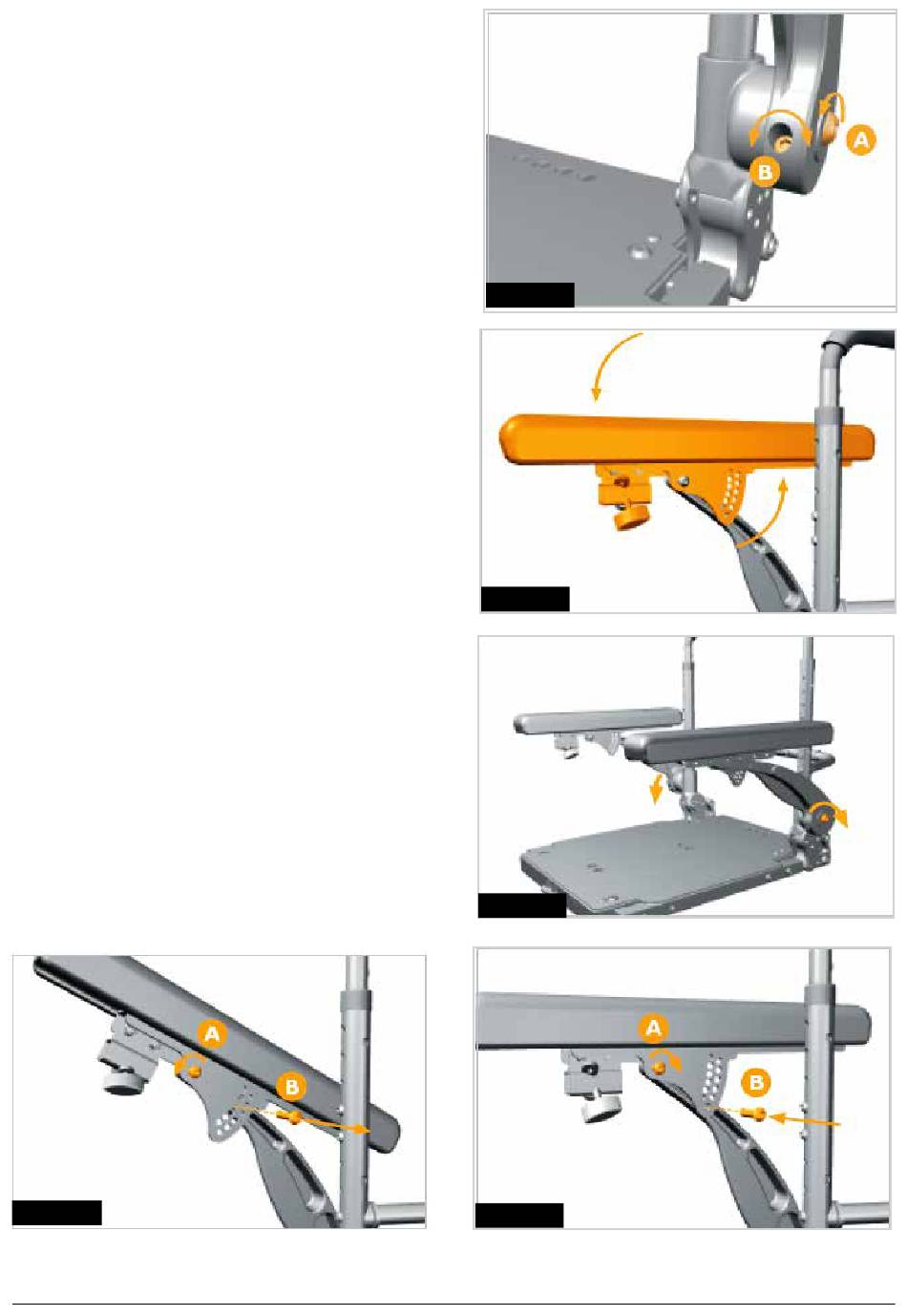

1. Desserrez les vis de rotation des manchettes de
4 mm (A) sur les deux accoudoirs. Enlevez les vis de
positionnement de 4 mm (B) sur les deux accoudoirs,
(Fig. 5.30).
2. Utilisez la vis de réglage précis de la hauteur de 5 mm
(B) pour affiner le réglage de la hauteur. Tournez la
vis dans le sens contraire des aiguilles d'une montre
pour élever l'accoudoir et dans le sens horaire pour
l'abaisser, (Fig. 5.31).
3. Inclinez les deux manchettes vers le bas (ou vers le
haut si l'accoudoir a été rabaissé) jusqu'à ce qu'elles
soient à l'angle d'inclinaison désiré. Vérifiez que la
hauteur est correcte, (Fig. 5.32).
4. Reportez-vous à l'étape 2 pour le réglage précis.
5. Resserrez les deux vis de rotation des accoudoirs,
(Fig. 5.33).
6. Utilisez un couple de serrage de 20 N/m ou 177 in/lb.
7. Resserrez les deux vis de rotation des manchettes
(A). Replacez les deux vis de positionnement des
manchettes "B", (Fig. 5.34).
8. Utilisez un couple de serrage de 10 N/m ou 88,5 in/lb
pour les deux jeux de vis.
Fig. 5.30
Rev.1.0
Fig. 5.31
Fig. 5.32
Fig. 5.33
Fig. 5.34
