SALSA R
2

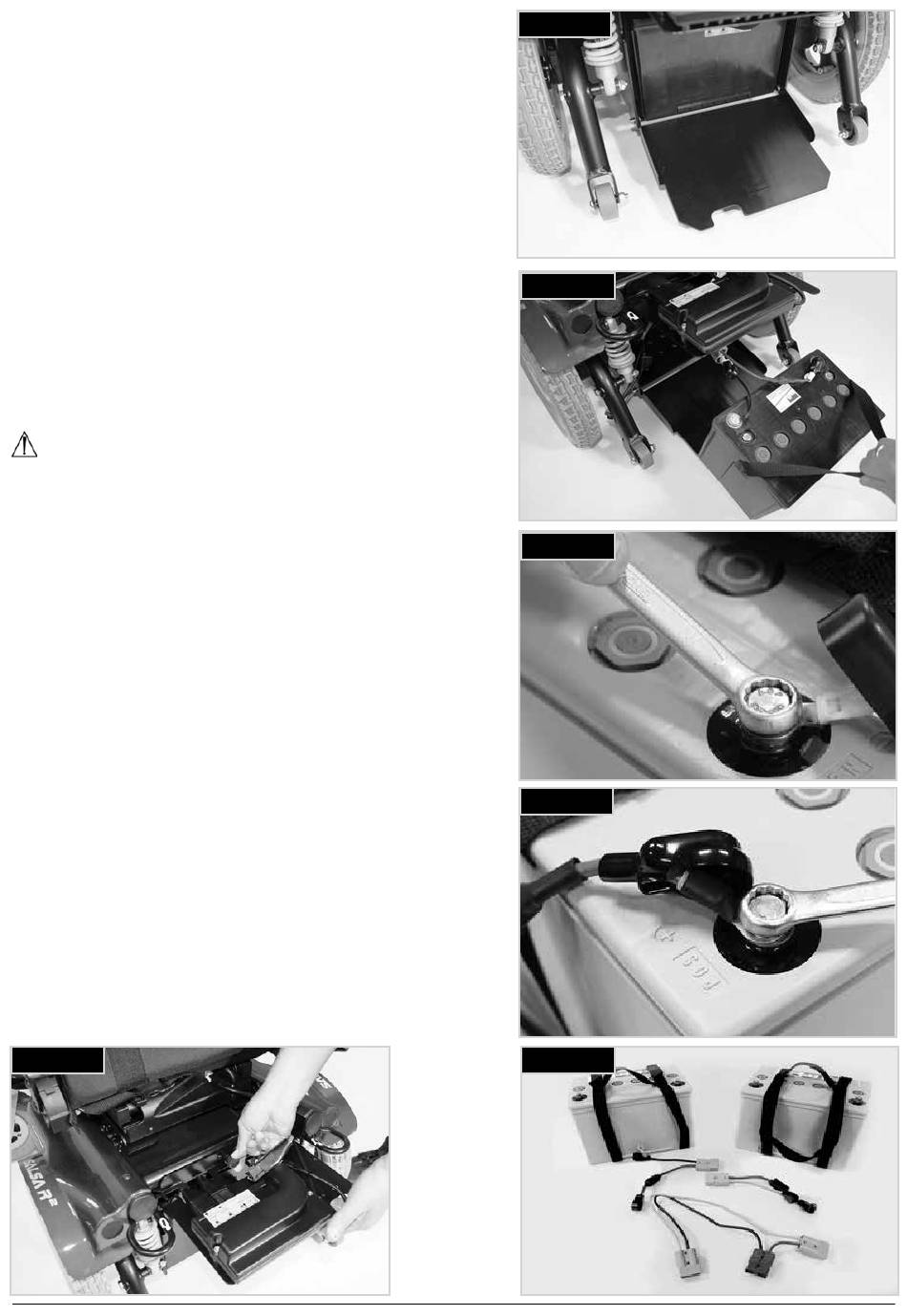

Composants présents dans le compartiment à batteries,
(Fig. 13.22) :
•
Support rabattable pour 2 batteries de 12V.
•
2 gaines isolantes de batteries avec fusible et cosses
circulaires.
•
Harnais de batteries avec connecteurs rouge et gris.
Accès aux batteries
•
Retirez le cache arrière (Fig. 13.17).
•
Soulevez le plateau de connexion (Fig. 13.17).
•
Abaissez la plaque de support (Fig. 13.18).
•
Débranchez le connecteur d'alimentation du boîtier
de commande, (Fig. 13.8). Sortez la batterie, (Fig.
13.19).
•
Débranchez les connecteurs gris.
•
Sortez la seconde batterie.
•
Débranchez le connecteur gris.
Pour ré-installer les batteries, inversez la procédure
décrite ci-dessus.
ATTENTION !
Manipulez les batteries à l'aide des sangles fournies.
Les batteries sont lourdes. Adoptez toujours des techniques
de levage appropriées.
Les deux gaines de batteries sont identiques. Elles se
branchent à chacune des batteries.
•
Pour débrancher les batteries, retirez le manchon
isolant et dévissez le boulon à l'aide d'une clé de
11 mm. Remettez toujours le manchon isolant en place
lors du remontage, (Fig. 13.20).
•
Le câble rouge du fusible de 100 A se branche à la
borne positive (+) de la batterie (Fig. 13.21).
•
L'autre câble noir se branche à la borne négative (-) de
la batterie (Fig. 13.20)
•
Après les avoir branchées, recouvrez les bornes des
batteries à l'aide des caches présents sur le câble.
•
Les deux batteries sont placées sur le support de
batteries avec leurs bornes orientées vers l'arrière de
sorte que les connecteurs gris puissent être assemblés
avec le harnais.
•
Vérifiez que le harnais de liaison est bien maintenu en
place dans les fentes du support.
•
En cas de doute, n'hésitez pas à contacter votre
revendeur agréé Sunrise Medical.
Fig. 13.17
Rev.1.0
Fig. 13.18
Fig. 13.19
Fig. 13.20
Fig. 13.21
Fig. 13.22
71
