Connexion à quatre fils
Cet appareil prêt-à-installer est fabriqué avec un cordon
d'alimentation à quatre fils et une prise. Si le cordon
d'alimentation est endommagé ou doit être remplacé,
utilisez un cordon (UL, CSA...) triphasé à quatre
conducteurs de 125/250 VOLTS de tension et relié à un
CIRCUIT SPÉCIALISÉ DE 50 AMPÈRES pour cuisinière.
Le cordon doit être fixé au bloc de jonction de la cuisinière
avec un réducteur de tension s'adaptant à un trou de 1 po
(25,4 mm) de diamètre. Si ce n'est pas le cas, le cordon
doit être muni de cosses en boucle fermée de ¼ po (6 mm)
fixées aux extrémités libres des conducteurs individuels,
préférablement soudés sur place.
1. Repérez le bloc de jonction à l'arrière de l'appareil et
enlevez le couvercle (voir la Figure 9).
2. Enlevez seulement les écrous supérieurs des plots du
bloc de jonction. N'enlevez pas les écrous qui
maintiennent les fils de câblage internes de la
cuisinière.
3. Installez une bride de cordon (non fournie avec la
cuisinière) dans le trou de 1 po (25,4 mm) de diamètre
situé sous le bloc de jonction, dans le panneau arrière.
Faites passer les fils par la bride de cordon.
Bloc de jonction Bloc de jonction Bloc de jonction
Bride de cordon Bride de cordon Bride de cordon

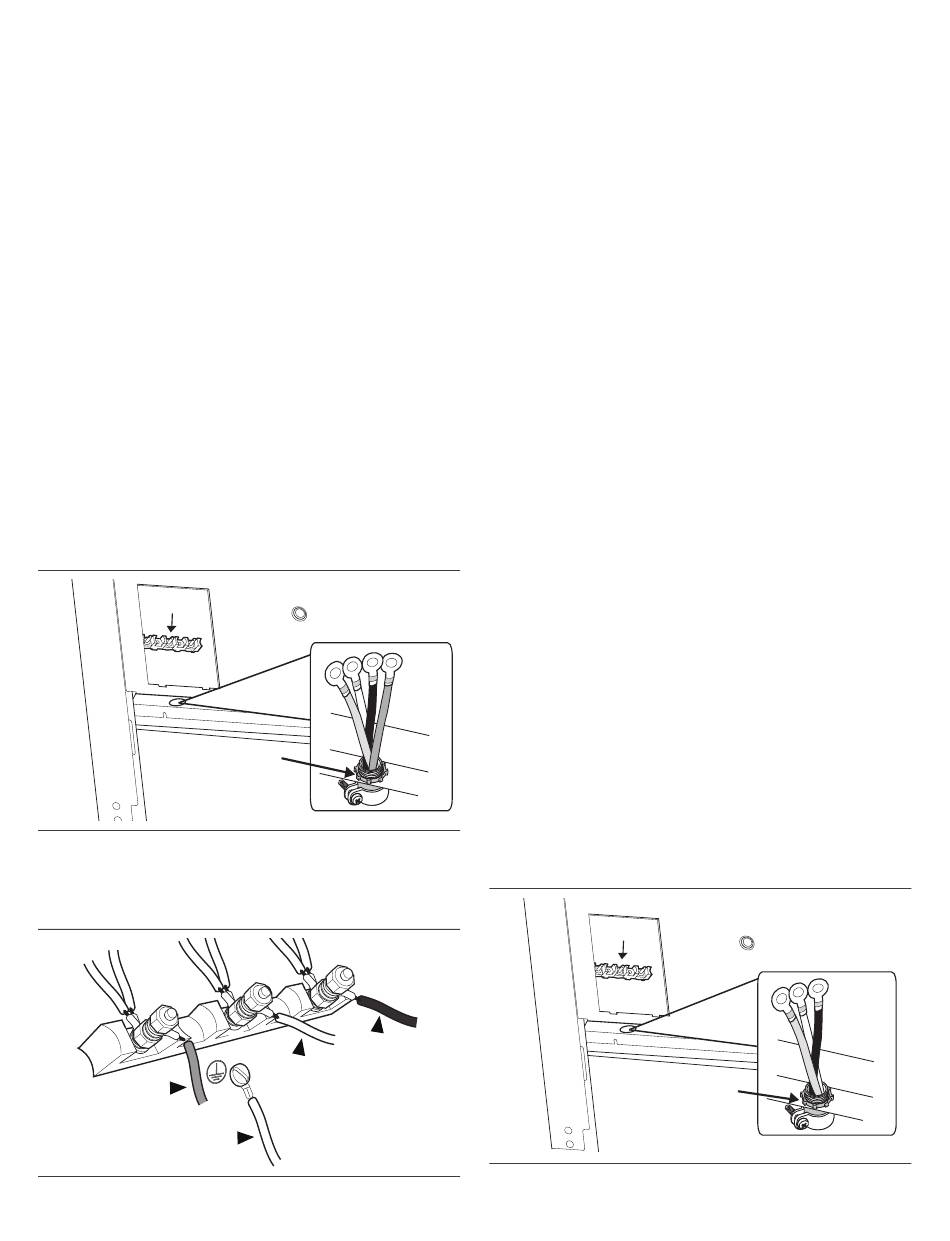

Figure 9 : Emplacement de la bride de cordon
4. Fixez le fil neutre mis à la terre du circuit d'alimentation
au plot central du bloc de jonction avec un écrou.
Fil Rouge
L1
Fil vert de
mise à la terre
Français 14
Fil Noir
L2
Fil Blanc
(neutral)
Figure 10 : Connexion à quatre fils
5. Fixez les fils de sortie L1 (rouge) et L2 (noir) aux plots
du bloc de jonction extérieur (couleur laiton) avec des
écrous.
6. Enlevez la vis verte du connecteur de terre située sous
le bloc de jonction. Jetez le fil blanc.
7. Fixez le connecteur de terre en cuivre au châssis de la
cuisinière à l'aide de la vis de mise à la terre
précédemment utilisée avec le fil blanc. Assurez-vous
que les bornes neutre et de terre ne se touchent pas.
8. Serrez bien toutes les connexions.
9. Réinstallez le couvercle du bloc de jonction.
Connexion à trois fils
Cet appareil prêt-à-installer est fabriqué avec un cordon
d'alimentation à quatre fils et une prise. Toutefois, lorsque
les normes et codes locaux permettent une mise à la terre
par fil neutre et qu'une conversion à un cordon de quatre
fils est irréalisable, utilisez un cordon (UL, CSA...) triphasé
à trois conducteurs de 125/250 VOLTS de tension et relié à
un CIRCUIT SPÉCIALISÉ DE 50 AMPÈRES pour
cuisinière.
Le cordon doit être fixé au bloc de jonction de la cuisinière
avec un réducteur de tension s'adaptant à un trou de 1 po
(25,4 mm) de diamètre. Si ce n'est pas le cas, le cordon
doit être muni de cosses en boucle fermée de ¼ po (6 mm)
fixées aux extrémités libres des conducteurs individuels,
préférablement soudés sur place.
1. Repérez le bloc de jonction à l'arrière de l'appareil et
enlevez le couvercle (voir la Figure 11).
2. Enlevez seulement les écrous supérieurs des plots du
bloc de jonction. N'enlevez pas les écrous qui
maintiennent les fils de câblage internes de la
cuisinière.
3. Installez une bride de cordon (non fournie avec la
cuisinière) dans le trou de 1 po (25,4 mm) de diamètre
situé sous le bloc de jonction, dans le panneau arrière
(voir Figure 11). Faites passer les fils par la bride de
cordon.
Bloc de jonction Bloc de jonction Bloc de jonction
Bride de Cordon Bride de Cordon Bride de Cordon
Figure 11 : Emplacement de la bride de cordon
