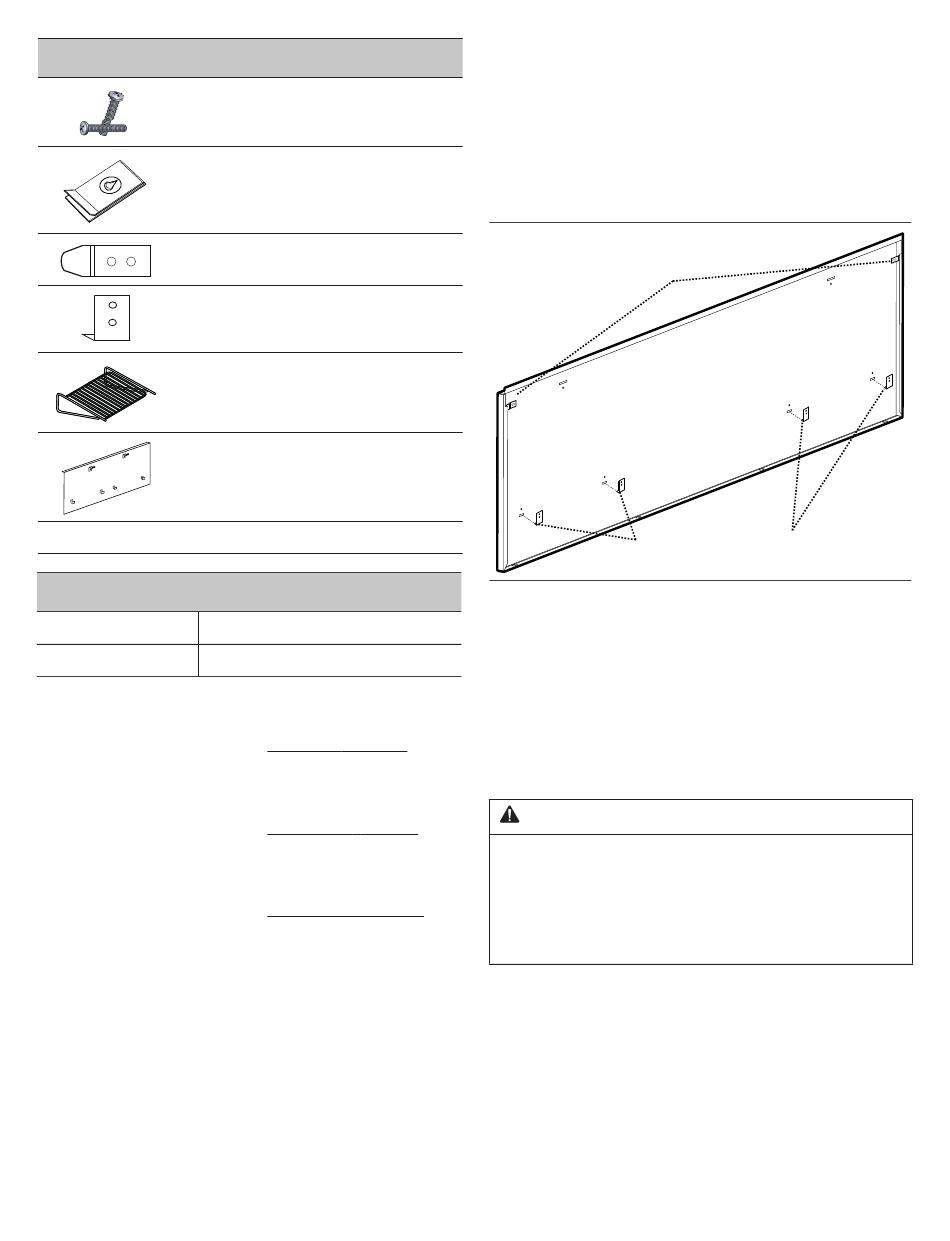

Articles Inclus
10 – vis de 1 po (25,4 mm)
4 – vis de ½ po (12,7 mm)
4 – écrous en U
2 – supports supérieurs pour étagère
4 – supports inférieurs pour étagère
2 – grille garde-chaud
1 – dosseret de protection pour
étagère garde-chaud
1 – guide d'installation et gabarit
Outils Requis
Ruban à mesurer Tournevis ou mèche Phillips
Ruban à peinture Couteau ou ciseaux
1. Collez sur le mur, avec du ruban, les gabarits fournis
avec l'étagère garde-chaud comme suit :
• Collez la feuille intitulée Left Hand Template au
coin inférieur gauche de la hotte en alignant la
bordure inférieure de la hotte et la ligne supérieure
du gabarit.
• Collez la feuille intitulée Right Hand Template au
coin inférieur droit de la hotte en alignant la bordure
inférieure de la hotte et la ligne supérieure du
gabarit.
• Collez la feuille intitulée Installation Instruction de
façon à ce que la flèche située en haut du gabarit
soit alignée avec la ligne centrale de la hotte.
Alignez la bordure inférieure de la hotte et la ligne
supérieure du gabarit.
• Les côtés gauche et droit du gabarit doivent
correspondre à la longueur de l'étagère.
2. Installez les deux supports supérieurs pour étagère et
les trois supports inférieurs pour étagère aux endroits
indiqués sur les gabarits. Fixez-les en place à l'aide
des (10) vis de 1 po (25,4 mm) fournies.
3. Découpez le gabarit autour des supports et enlevez-le
du mur. Ne le jetez pas avant d'avoir terminé
l'installation de l'étagère garde-chaud.
4. Insérez les quatre écrous en U dans les quatre
supports inférieurs pour étagère.
5. Installez la plaque murale en plaçant les encoches des
coins (dos de la plaque murale) au sommet des deux
supports supérieurs pour étagère.
6. Faites glisser l'ensemble de l'étagère vers le haut
jusqu'à ce que la partie inférieure s'enclenche dans les
quatre supports inférieurs (Figure 17).
Supports supérieurs pour
étagére x 2
Supports inférieurs pour étagére x 4
Figure 17 : Dos de la plaque murale
7. Assurez-vous que la partie supérieure de l'ensemble
de l'étagère est bien fixée en place en tirant vers vous
sur la partie supérieure de l'étagère.
8. Fixez la partie inférieure de l'ensemble de l'étagère à
l'aide des (4) vis de ½ po (12,7 mm) fournies.

Installation du Dosseret

AVERTISSEMENT
Vous pourriez vous pincer les doigts ou les mains et
vous blesser gravement lors de l'installation de cet
accessoire. Soyez très prudent et portez des gants
protecteurs épais pour éviter toute coupure ou lacération
des doigts ou des mains lorsque vous faites glisser le
dosseret en place.
Lors d'une installation contre une surface combustible,
l'utilisation d'un dosseret bas est optionnelle. Vous devez
acheter séparément un dosseret bas THERMADOR. Voir
« Espaces libres pour l'installation » à la page 5.
NOTE : Si un dosseret de protection est utilisé avec le
dosseret bas de l'appareil, installez d'abord le dosseret de
protection, puis le dosseret bas avant de remettre la
cuisinière à sa place.
