Vue d'ensemble PID

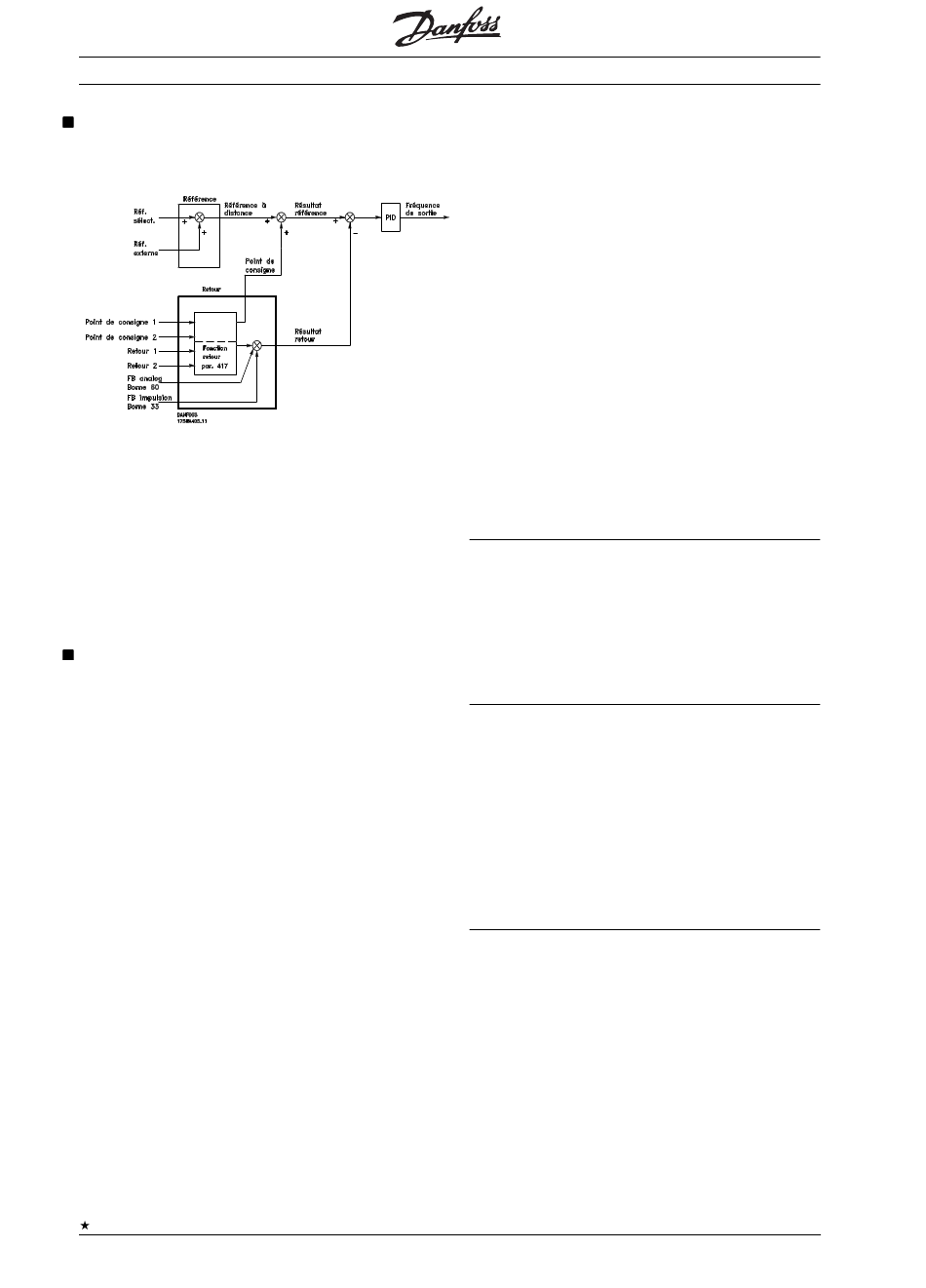

Le schéma fonctionnel ci-dessus illustre la référence
et la consigne par rapport au signal de retour.
Comme on peut le voir, le mode distance est totalisé
avec le point de consigne 1 ou le point de consigne
2. Voir également Utilisation des références en page
61.
Le point de consigne à totaliser avec le mode
référence dépend du choix effectué dans le
paramètre 417 Fonction de retour.

Utilisation des retours

L'utilisation du retour est illustrée dans le schéma
fonctionnel à la page suivante.
Le schéma fonctionnel illustre la manière dont
l'utilisation du retour peut être affectée, et par quels
paramètres.
Les options de signaux de retour sont : signaux de
retour de tension, de courant, d'impulsion et de
bus. En régulation de zone, les signaux de retour
doivent être sélectionnés comme entrées de
tension (bornes 53 et 54). Veuillez noter que Retour
1 est composé de Retour bus 1 (paramètre 535)
additionné de la valeur du signal de retour de la
borne 53. Retour 2 est composé de Retour bus 2
(paramètre 536) additionné de la valeur du signal de
retour de la borne 54.
= valeur usine, ( ) = texte affiché, [ ] = valeur utilisée dans les communications via le port de communication série
96
VLT ® 6000 HVAC
En outre, le VLT Série 6000 HVAC est équipé d'un
calculateur intégré capable de convertir un signal de
pression en signal de retour de "débit linéaire".
Cette fonction est activée dans le paramètre 416
Conversion de retour.
Ces paramètres d'utilisation du retour sont actifs en
modes Boucle fermée et Boucle ouverte. En mode
Boucle ouverte, la température en cours peut être
affichée en connectant un émetteur de
température à une entrée de retour.
En mode Boucle fermée, il y a environ trois
possibilités d'utilisation du régulateur PID intégré et
du point de consigne/retour :
1. 1 point de consigne et 1 retour ;
2. 1 point de consigne et 2 retours ;
3. 2 points de consigne et 2 retours ;
1 point de consigne et 1 retour.
Si seulement 1 point de consigne et 1 signal de
retour sont utilisés, le paramètre 418 Point de
consigne 1 est ajouté au mode distance. La
somme du mode distance et de Point de consigne
1 devient la référence résultante, qui est alors
comparée au signal de retour.
1 point de consigne et 2 retours
Tout comme dans la situation ci-dessus, le mode
distance est additionné au Point de consigne 1 dans
le paramètre 418. Selon la fonction de retour
sélectionnée dans le paramètre 417 Fonction de
retour, un calcul du signal de retour est effectué
avec lequel on doit comparer la somme des
références et de point de consigne. Une description
de chaque fonction de retour est donnée dans le
paramètre 417 Fonction de retour.
2 points de consigne et 2 retours
Utilisé en régulation 2 zones, lorsque la fonction
sélectionnée dans le paramètre 417 Fonction de
retour calcule le point de consigne à ajouter au
mode distance.
