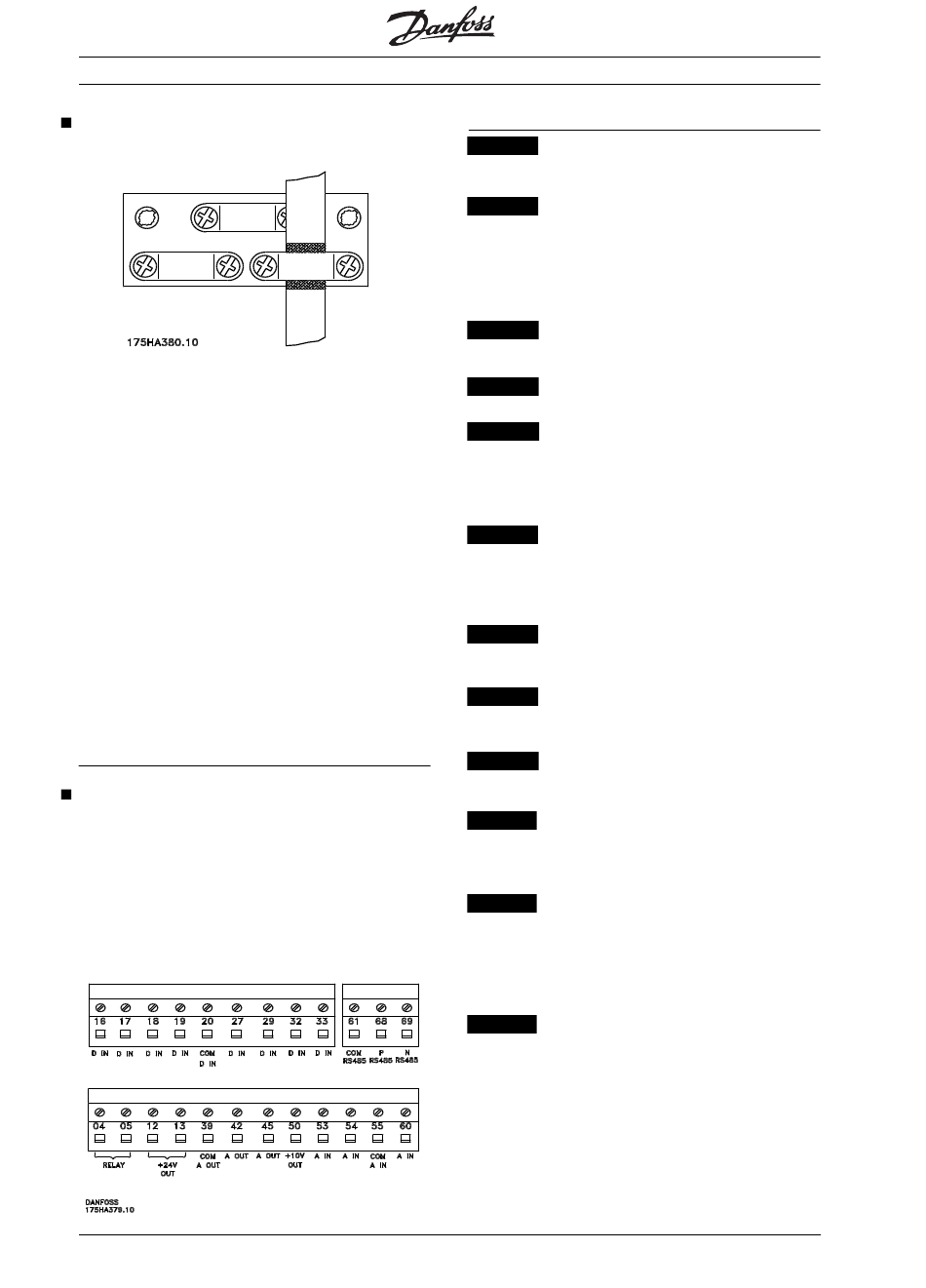

Installation électrique, câbles de commande
Couple de serrage : 0,5 - 0,6 Nm.
Dimension des vis : M3
En règle générale, les câbles de commande doivent
être blindés et le blindage doit être connecté par un
étrier aux deux extrémités au boîtier métallique de
l'appareil (voir Mise à la terre de câbles de commande
blindés).
Dans la plupart des cas, le blindage doit aussi être
connecté au corps de l'unité de commande (suivre
les instructions d'installation données pour l'unité en
question).
Dans le cas de câbles très longs, il peut apparaître
des boucles d'ondulation de 50/60 Hz qui
perturbent l'ensemble du système.
Il est possible de remédier à ce problème en
relevant l'une des extrémités du blindage à la terre
via un condenseur 100nF (fiches courtes).
Installation électrique, câbles de commande
Section max. des câbles de commande : 1,5 mm²/
16 AWG
Couple de serrage : 0,5 - 0,6 Nm
Dimension des vis : M3
Voir Mise à la terre de câbles de commande blindés
pour la terminaison correcte des câbles de
commande.
46
VLT ® 6000 HVAC
No. Fonction
On peut utiliser le relais de sortie 1 pour
04, 05
indiquer des états et avertissements.
Tension d'alimentation des entrées
12, 13
digitales. Utilisation du 24 V CC sur les
entrées digitales, positionnez le
commutateur 4 de la carte de
commande sur "on".
Entrées digitales. Voir les paramètres
16-33
300 - 307 Entrées digitales.
20
Mise à la terre, entrées digitales.
Mise à la terre, sorties analogiques/
39
digitales. Doit être connectée à la
borne 55 par un transmetteur trifilaire.
Voir Exemples de connexion.
Sorties analogiques/digitales pour
42, 45
indiquer fréquence, référence, courant
et couple. Voir les paramètres 319 -
322 Sorties analogiques/digitales.
Tension d'alimentation du potentiomètre
50
et de la thermistance 10 V CC.
Tension analogique d'entrée, 0 - 10 V
53, 54
CC.
Mise à la terre, sorties analogiques/
55
digitales.
Courant d'entrée analogique 0/4 - 20
60
mA. Voir les paramètres 314 - 316
Borne 60.
Terminaison pour la communication
61
série. Voir Mise à la terre de câbles de
commande blindés.
Cette borne n'est pas normalement
utilisée.
Interface RS 485, communication série.
68, 69
Lorsque le variateur de vitesse VLT est
connecté à un bus, les commutateurs
2 et 3 (commutateurs 1 - 4 - voir en
page suivante) du premier et du dernier
variateur de vitesse VLT doivent être
fermés. Sur le dernier variateur de
vitesse, les commutateurs 2 et 3
doivent être ouverts. Le réglage d'usine
est fermé (position ON).
