1. Consignes de sécurité
Nous vous prions de lire avec
attention la notice de service
et de tenir compte des infor-
mations qu'elle contient.
Les recommandations
concernent votre sécurité ainsi que
l'utilisation et la maintenance des
outils.
Ces outils d'alésage de précision sont
conçus pour l'usinage de matières
métalliques. Les recommandations ne
concernent pas des matières métalliques
spécifiques. En cas d'utilisation dans
d'autres matières contacter un techni­
cien d'application et veiller à assurer
les conditions de sécurité préconisées.
La responsabilité du fabricant ne peut en
aucun cas être engagée dans le cas d'une
utilisation in appropriée.
Un outil endommagé met automatique­
ment votre sécurité en danger. Il doit
immédiatement être retiré de la produc­
tion. Prenez contact avec le constructeur
si nécessaire.
Cet outil doit être employé suivant les
prescriptions ci­après. Les réparations
ne doivent être effectuées que par un
personnel qualifié. Des réparations mal
exécutées présentent des risques sérieux
pour les utilisateurs. Garantie et assu­
rance qualité ne peuvent être prises en
compte qu'à partir de l'utilisation de
pièces de rechange et des accessoires
d'origine Wohlhaupter.
Conserver soigneusement la Mode
d'emploi en cas de nécessité.

2. Utilisation et production

Cet outil est prévu pour
l'usinage d'alésages allant
de 3 à 208 mm de diamètre.
Pour chaque plage de
diamètres, un programme
d'accessoires complète
les besoins
des utilisateurs.
Alésage:
­ Pour la plage de diamètres 3 – 10 mm:
Programme d'alésage Mini.
­ Pour la plage de diamètres 6 – 20 mm:
Porte outils en acier ou en carbure.
­ Pour la plage de diamètres 20 – 32 mm:
Porte plaquettes avec face striée en acier
ou en carbure.
­ Pour la plage de diamètres 32 – 68 mm:
Porte plaquettes avec face striée AluLine.
­ Pour la plage de diamètres 68 – 208 mm:
Porte plaquettes avec coulisseaux à face
striée AluLine et contrepoids.
Détourage:
­ Pour la plage de diamètres 4 – 66 mm:
Porte plaquette pour montage direct sur
le coulisseau de l'outil d'alésage fin.
­ Pour la plage de diamètres 2 – 114 mm:
Porte plaquette avec coulisseaux à face
striée AluLine et contrepoids.
3. Données outils
• Outil d'alésage de précision avec affi­
chage digital et mesure électronique de
la course de déplacement. Le réglage
de la glissière est mesuré directement. Il
annule les effets des renversements de
sens dus au mécanisme de réglage.
• Du côté machine, l'outil est équipé d'un
attachement Wohlhaupter
avec HSK version mono­
bloc (Fig. 1). D'autres attachements
sont disponibles sur demande.
• Prévu avec graissage permanent.
• Réglage fin par broche de précision file­
tée.
• Auto équilibrage avec programme
d'accessoires.
• Maintenance zéro.
Connexion MVS

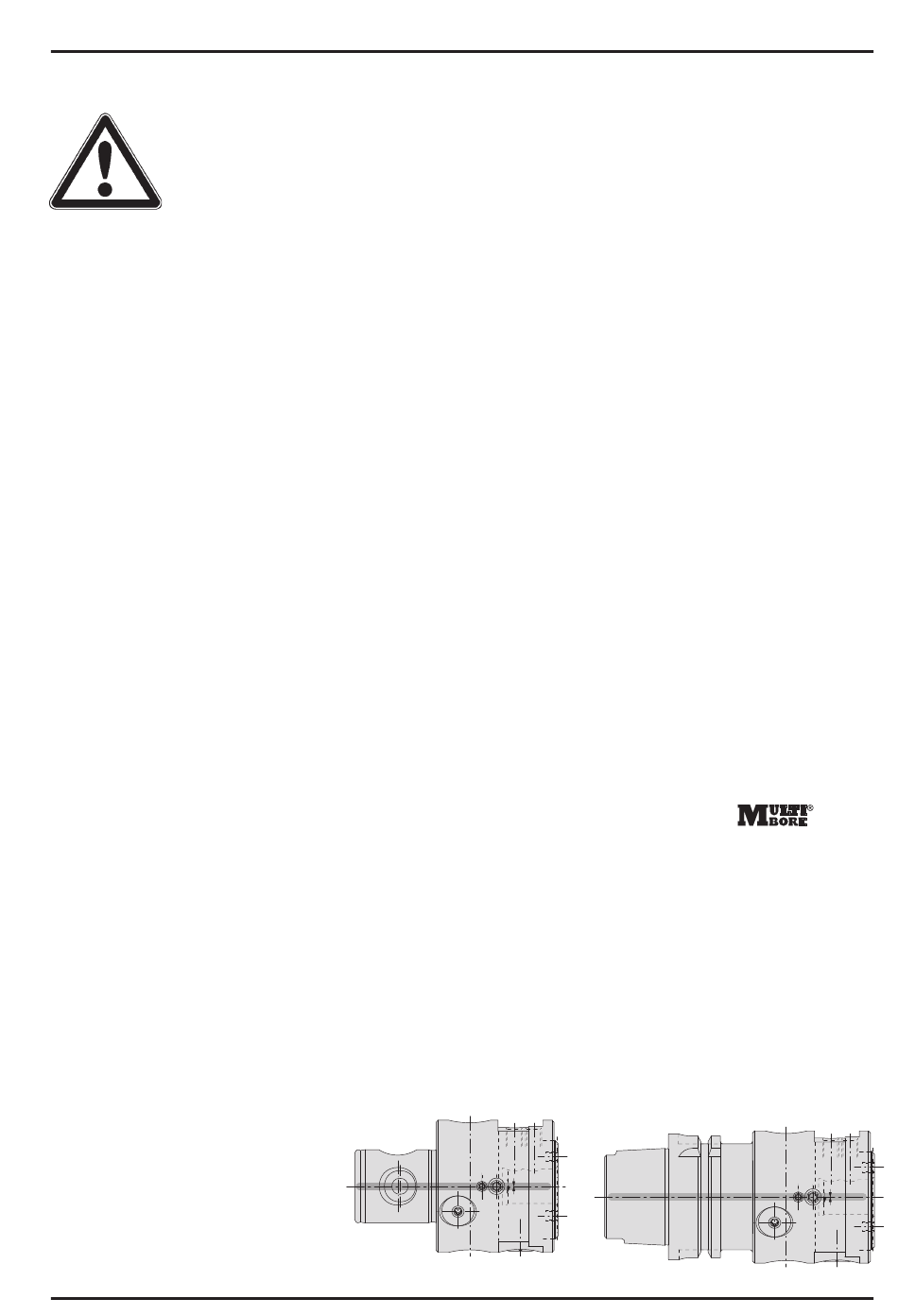

Fig. 1
Français
ou
Interface HSK
17
