1. Instructions de sécurité
et prévention
Avant la première utilisation en
production, lisez attentivement
la notice d'utilisation et les
informations qu'elle contient.
Vous y trouverez des instructions con-
cernant la sécurité, la maintenance et
l'utilisation de l'outil.
Un outil endommagé met votre sécurité
en danger ! Retirer l'outil endommagé
de la production et consulter votre four-
nisseur.
L'utilisation de cet outil entraîne l'appli-
cation des règles de sécurité. Les répa-
rations doivent être confiées à des per-
sonnes dûment qualifiées. Des répara-
tions approximatives entraînent des ris-
ques élevés pour l'utilisateur. Garantie et
assurance qualité ne peuvent être prises
en compte qu'à partir de l'utilisation de
pièces de rechange et des accessoires
d'origine Wohlhaupter.
Conserver soigneusement la Mode
d'emploi en cas de nécessité.

2. Utilisation

Serrage et desserrage
Pour assurer un fonctionnement exempt
d'erreurs, suivez les recommandations
suivantes:
Le mandrin doit être serré unique-
ment sur une broche à l'arrêt ou
en dehors de la machine.
2
1

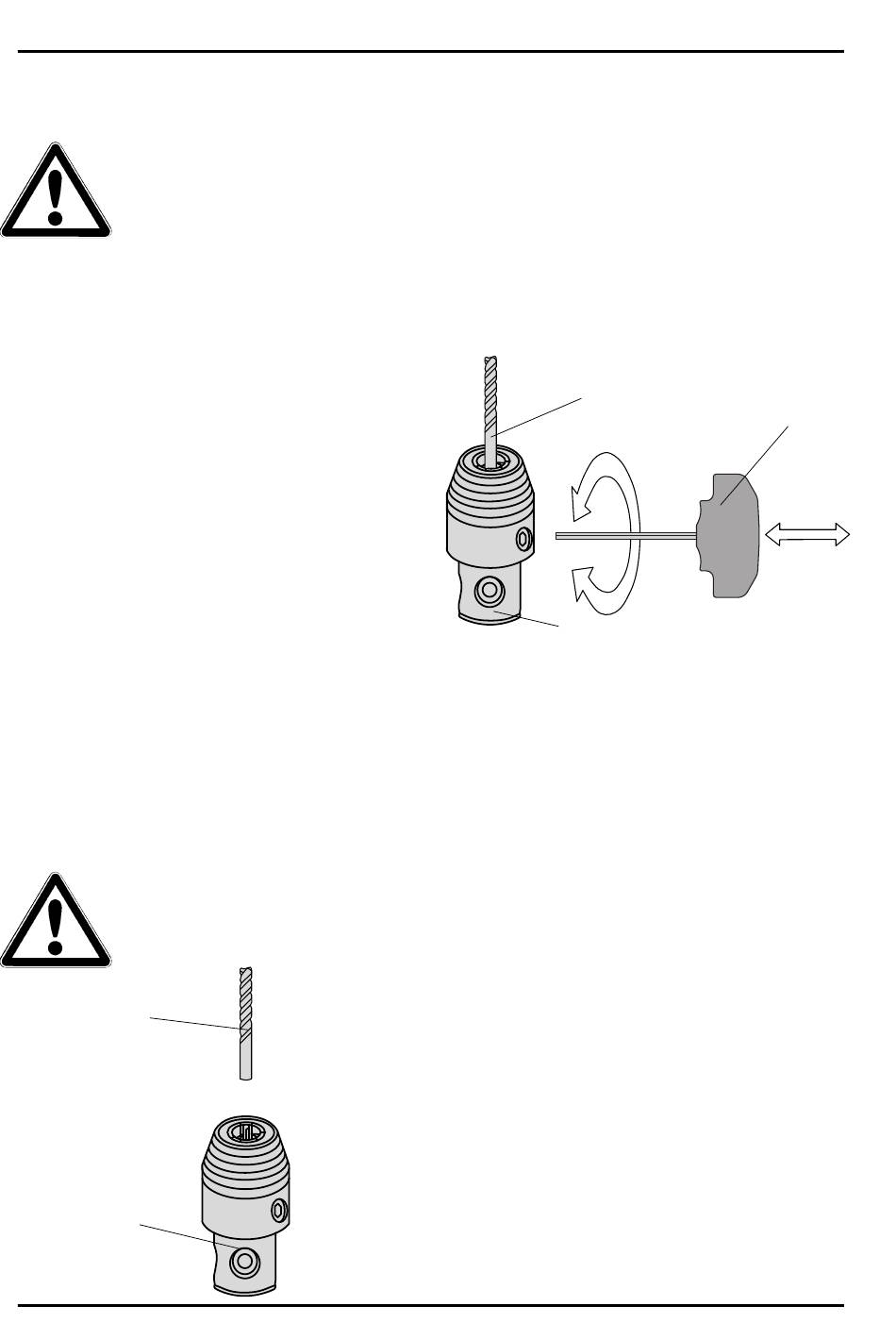

Fig. 1
12
1
Le mandrin est serré de côté par un
train d'engrenages coniques avec une clé
3
à 6 pans . Tourner la clé dans le sens
des aiguilles d'une montre pour serrer le
mandrin et en sens inverse des aiguilles
d'une montre pour le desserrer.
L'indication est portée sur le perçage du
pignon.
("+" pour fermer ou serrer)
("–" pour desserrer)
2
1
Fig. 2
1ère opération
Ouvrez suffisamment les mors du
mandrin afin de monter facilement l'outil
2
de coupe .
2ème opération
2
L'outil de coupe
1
dans le mandrin
s'effectue sur toute la longueur des mors
(Fig. 1).
3ème opération
3
Tourner la clé dans le sens des aiguilles
d'une montre jusqu'à atteindre le couple
de serrage (voir tableau page 15) pour
serrer l'outil de coupe dans les conditions
requises (Fig. 2).
3
doit être mis en butée
afin que le serrage
