Tabela 2 Informações de fiação para alimentação pelo cliente
externo (continuação)
Saída Conexão
Saída A (–) IN
Saída A (+) IN
— —
1. Desconecte a alimentação do controlador.
2. Abra a tampa do controlador.
3. Passe o cabo blindado com par trançado através do prensa-cabo.
4. Ajuste o fio conforme necessário e aperte o prensa-cabo.
5. Conecte a blindagem no lado da fonte de alimentação. A polaridade
positiva da fonte de alimentação conecta-se ao terminal (+) e a
polaridade negativa conecta-se ao terminal (-)
• Não conecte a blindagem em ambas as extremidades do cabo.
• Use somente cabos blindados para minimizar as emissões de
radiofrequência e suscetibilidade.
• Pode ser necessária uma resistência de loop externa
Tabela 4).
6. Feche a tampa do controlador e aperte os parafusos.
7. Conecte a alimentação do controlador.
8. Configure as saídas no controlador.
Número do pino no conector
7
8
9
(Figura 1 ou Figura 2).
(Tabela 3 ou

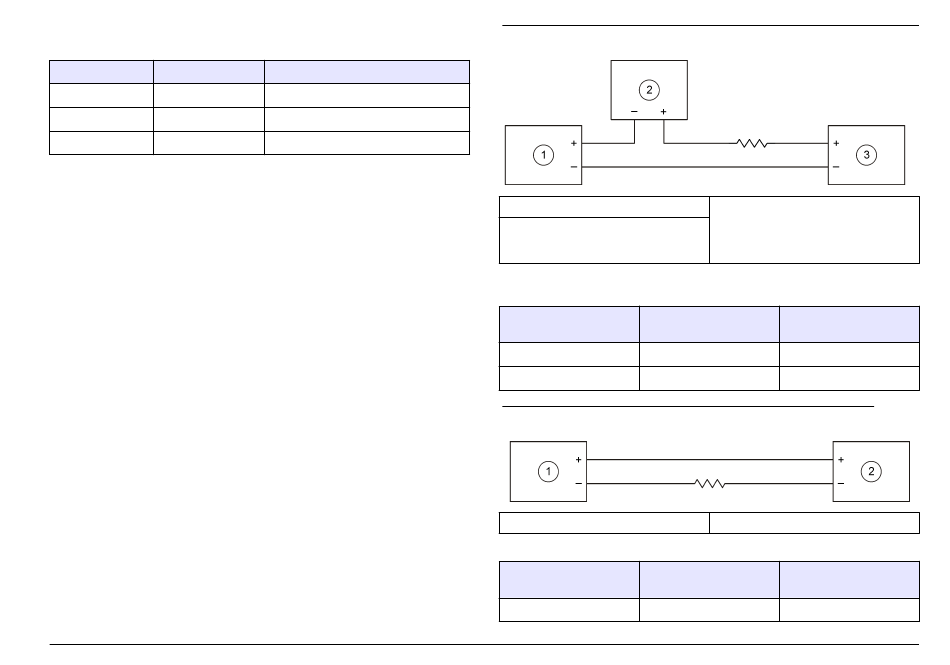

Figura 1 Diagrama de fiação para alimentação pelo cliente externo
1 Módulo de saída de 4 a 20 mA
2 Dispositivo externo
(Gravador/sistema de aquisição de
dados)
Tabela 3 Valores de resistência para alimentação pelo cliente
Voltagem da fonte de Resistência mínima de
alimentação loop
12 a 18 VCC 0 Ω
18 a 24 VCC 250 Ω
Figura 2 Diagrama de fiação para alimentação pelo módulo
1 Módulo de saída de 4 a 20 mA
Tabela 4 Valores de resistência para alimentação pelo módulo
Tensão da fonte de Resistência mínima de
alimentação loop
15 VCC 0 Ω
3 Fonte de alimentação do cliente
externo
Resistência máxima de
loop
250 Ω típico
500 Ω típico
2 Dispositivo externo (HART master)
Resistência máxima de
loop
350 Ω típico
