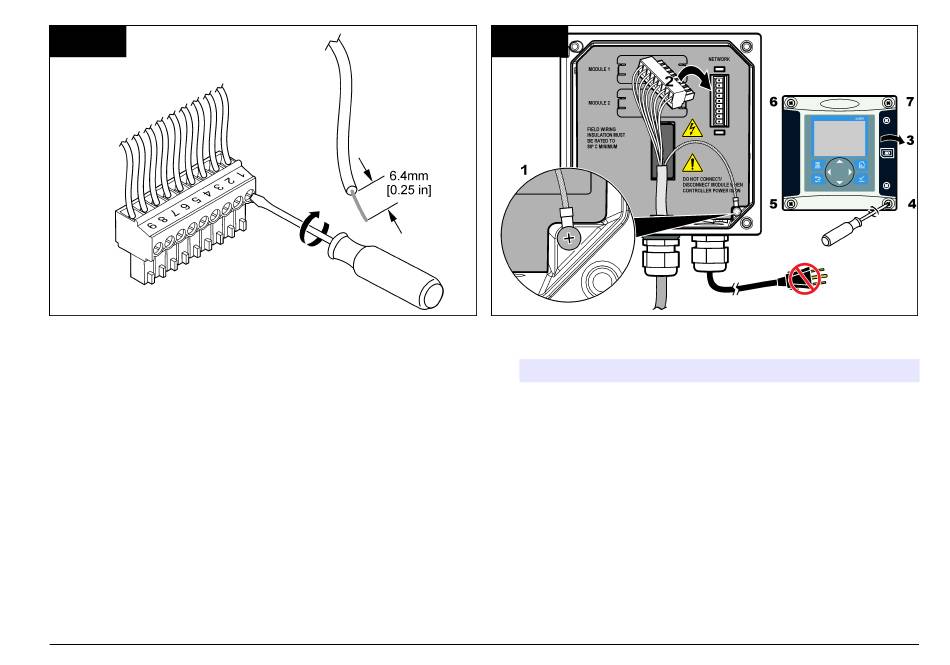

7
Operación
Configurar un módulo de salida de 4-20 mA
La opción Network Setup (Configuración de red) únicamente aparece en
Menú de configuración si se ha instalado un módulo de salida analógica
u otro módulo de red como Modbus o Profibus en el controlador.
Las salidas para los módulos de salida analógicos están configuradas
en 4-20 mA. Las salidas pueden asignarse para representar un
parámetro medido, por ejemplo pH, temperatura, caudal o valores
calculados.
1. Desde el menú Configuraciones, seleccione Configuración de red.
2. Seleccione Editar nombre e ingrese un nombre para el módulo.
Presione ENTER para guardar el nombre.
3. Seleccione una salida (A, B, C) y presione ENTER (INTRO).
a. Resalte una opción y oprima ENTER.
b. Elija de la lista o actualice las entradas.
8
c. Presione ENTER para guardar los cambios.
Opción Descripción
Select Source Seleccione la salida que hay que configurar:
(Seleccionar fuente) Ninguna, nombre del sensor 1, nombre del sensor
2, cálculo (si está configurado) Para la salida del
sensor, la opción Select parameter (Seleccionar
parámetro) establece las opciones de medición.
Cuando la medición es de auto rango, la opción
Set Range (Establecer rango) permite definir el
rango.
Set low value Establece el valor de 4 mA (valor predeterminado:
(Establecer valor 0,000). (El rango y las unidades dependen del
mínimo) sensor)
Set high value Establece el valor de 20 mA (valor
(Establecer valor predeterminado: 1,000). (El rango y las unidades
máximo) dependen del sensor)
Español 21
