表 2 外部用户电力接线须知 （续）
输出 连接
— —
1. 断开控制器电源。
2. 打开控制器盖。
3. 通过抗拉装置引入屏蔽双绞线。
4. 在必要时调整电线，并紧固抗拉装置。
5. 连接电源侧的屏蔽罩。 电源正极连接至 (+) 端子，负极连接至 (-) 端子
（图 1 或图 2）。
• 请勿连接电缆两端的屏蔽罩。
• 仅将屏蔽电缆用于最小化射频发射和磁化率。
• 可能需要外部环路电阻（表 3 或表
6. 合上控制器盖并紧固盖用螺钉。
7. 连接控制器电源。
8. 配置控制器中的输出。

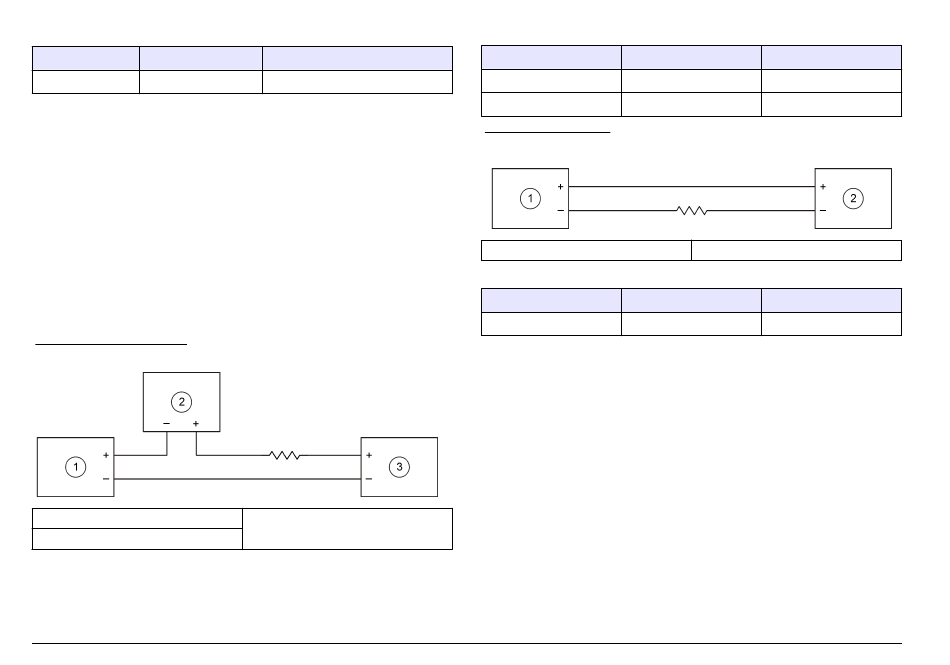

图 1 外部用户电力接线图
1 4–20 mA 输出模块
2 外部设备（记录仪/数据采集系统）
32 中文
连接器引脚数
9
4）。
3 用户电源
表 3 外部用户电力电阻值
供电电压 环路最小电阻
12–18 VDC 0 Ω
18–24 VDC 250 Ω
图 2 电力模块接线图
1 4–20 mA 输出模块
表 4 电力模块的电阻值
供电电压 环路最小电阻
15 VDC 0 Ω
环路最大电阻
250 Ω（典型值）
500 Ω（典型值）
2 外部设备（HART 主设备）
环路最大电阻
350 Ω（典型值）
