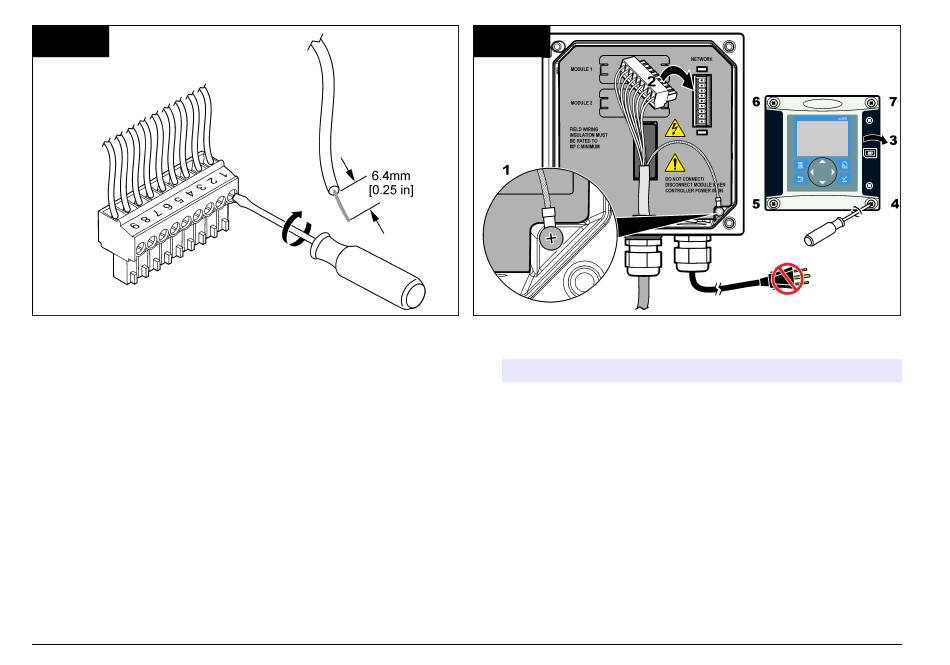

7
Operação
Configure um módulo de saída de 4-20 mA
A opção Configuração da rede é exibida no menu Configurações
apenas quando há um módulo de saída analógico ou outro módulo de
rede como Modbus ou Profibus instalado no controlador.
As saídas de módulos de saída analógicos são ajustados em 4-20 mA.
As saídas podem ser designadas para representar um parâmetro
medido como pH, temperatura, fluxo ou valores calculados.
1. No menu Configurações, selecione Configuração da rede.
2. Selecione Editar nome e insira um nome para o módulo. Pressione
ENTER para salvar o nome.
3. Selecione uma saída (A, B, C) e pressione ENTER.
a. Realce uma opção e pressione ENTER.
b. Faça uma seleção da lista ou atualize as estradas.
28 Português
8
c. Pressione ENTER para salvar as alterações.
Opção Descrição
Selecionar fonte Seleciona a saída a ser configurada—Nenhuma,
nome do sensor 1, nome do sensor 2, cálculo (se
configurado). Para saída de sensor, Selecionar
parâmetro define as opções de medição. Quando a
medição está em Faixa automática, Definir faixa
configura a faixa.
Definir valor baixo Define o valor de 4 mA (padrão: 0,000). (a faixa e as
unidades dependem do sensor)
Definir valor alto Define o valor de 20 mA (padrão: 1,000). (a faixa e as
unidades dependem do sensor)
Definir Define o valor da transferência. Faixa de 3,0 a
transferência 23,0 mA (padrão 4,000).
Definir filtro define um valor de filtro de média de tempo de
0 (padrão) a 120 segundos.
