– Drehen Sie das Messwerkzeug um 180°, ohne die Höhe zu
verändern. Richten Sie es so auf die Wand A, dass die
senkrechte Laserlinie durch den bereits markierten
Punkt I läuft. Lassen Sie das Messwerkzeug einnivellieren
und markieren Sie den Kreuzungspunkt der Laserlinien auf
der Wand A (Punkt III).
– Die Differenz d der beiden markierten Punkte I und III auf
der Wand A ergibt die tatsächliche Höhenabweichung des
Messwerkzeugs.
Die maximale zulässige Abweichung d
folgt:
d = doppelter Abstand der Wände x 0,3 mm/m
max
Beispiel: Bei einem Abstand der Wände von 5 m darf die
maximale Abweichung d = 2 x 5 m x 0,3 mm/m = 3 mm
max
betragen. Die Markierungen dürfen folglich höchstens 3 mm
auseinander liegen.

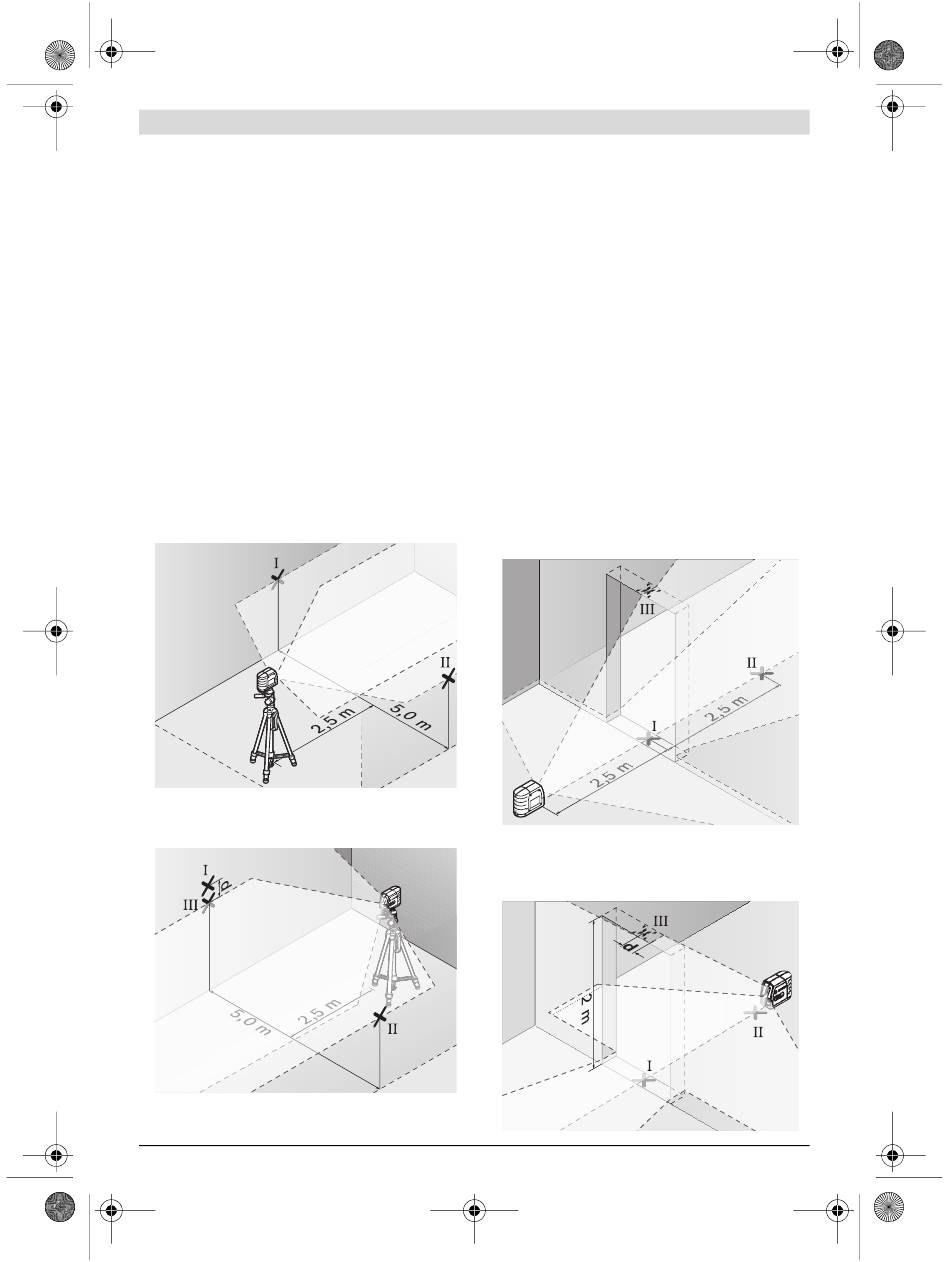

Nivelliergenauigkeit der waagrechten Linie überprüfen
Für die Überprüfung benötigen Sie eine freie Fläche von ca.
5 x 5 m.
– Montieren Sie das Messwerkzeug in der Mitte zwischen
den Wänden A und B auf der Halterung bzw. einem Stativ,
oder stellen Sie es auf festen, ebenen Untergrund. Lassen
Sie das Messwerkzeug einnivellieren.
A
– Markieren Sie in 2,5 m Entfernung vom Messwerkzeug an
beiden Wänden die Mitte der Laserlinie (Punkt I auf Wand
A und Punkt II auf Wand B).
A
B
– Stellen Sie das Messwerkzeug um 180° gedreht in 5 m
Entfernung auf und lassen Sie es einnivellieren.
Bosch Power Tools
– Richten Sie das Messwerkzeug in der Höhe so aus (mithilfe
des Stativs oder gegebenenfalls durch Unterlegen), dass
die Mitte der Laserlinie genau den zuvor markierten Punkt
II auf der Wand B trifft.
– Markieren Sie auf der Wand A die Mitte der Laserlinie als
Punkt III (senkrecht über bzw. unter dem Punkt I).
– Die Differenz d der beiden markierten Punkte I und III auf
der Wand A ergibt die tatsächliche Abweichung des Mess-
werkzeugs von der Waagrechten.
berechnen Sie wie Die maximale zulässige Abweichung d
max
folgt:
d = doppelter Abstand der Wände x 0,3 mm/m
max
Beispiel: Bei einem Abstand der Wände von 5 m darf die
maximale Abweichung d
betragen. Die Markierungen dürfen folglich höchstens 3 mm
auseinander liegen.
Nivelliergenauigkeit der senkrechten Linie überprüfen
Für die Überprüfung benötigen Sie eine Türöffnung, bei der
(auf festem Grund) auf jeder Seite der Tür mindestens 2,5 m
Platz sind.
– Stellen Sie das Messwerkzeug in 2,5 m Entfernung von der
Türöffnung auf festem, ebenem Grund auf (nicht auf einem
Stativ). Richten Sie die Laserlinien auf die Türöffnung und
lassen Sie das Messwerkzeug einnivellieren.
B
– Markieren Sie die Mitte der senkrechten Laserlinie am
Boden der Türöffnung (Punkt I), in 5 m Entfernung auf der
anderen Seite der Türöffnung (Punkt II) sowie am oberen
Rand der Türöffnung (Punkt III).
Deutsch | 9
berechnen Sie wie
max
= 2 x 5 m x 0,3 mm/m = 3 mm
max
