INSTALLATION

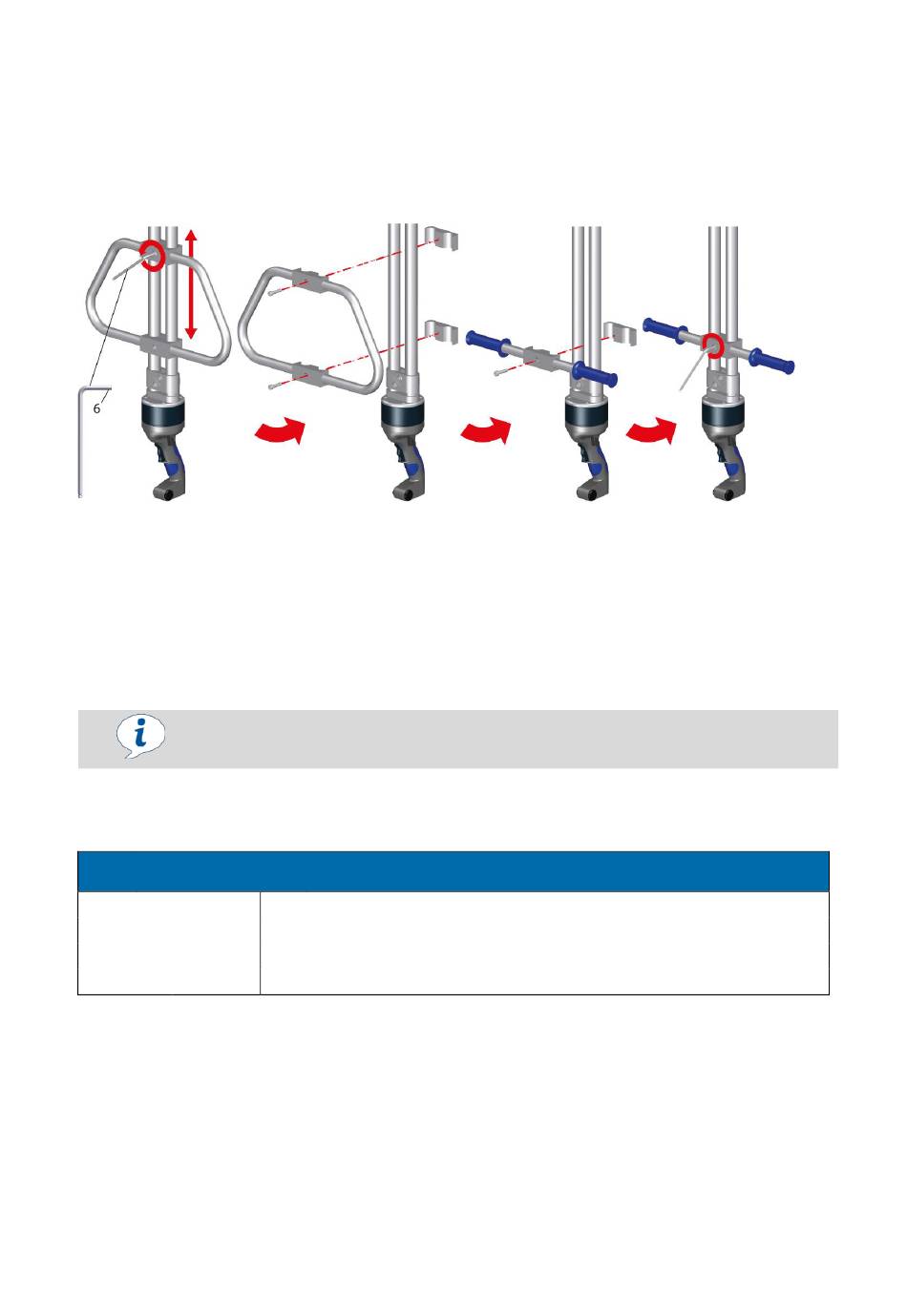

5.3 Remplacement ou positionnement de l'étrier de guidage
Si la longueur totale du levier de manœuvre est très courte, l'étrier de guidage peut être remplacé par
une barre de guidage. Ce système assure lui aussi des conditions de travail ergonomiques.
Marche à suivre :
1. Desserrez les deux raccords filetés de l'étrier de guidage à l'aide d'une clé Allen (taille 6).
2. Retirez l'étrier de guidage et remplacez-le par une barre de guidage.
3. Serrez manuellement le raccord fileté de la barre de guidage.
5.4 Installation du générateur de vide
Veillez à ce qu'aucune particule de saleté ne pénètre dans la conduite
d'aspiration lors du montage.
5.4.1 Installation de la pompe à vide
ATTENTION
Installez la pompe à vide conformément au mode d'emploi spécifique fourni séparément. Nous
vous recommandons d'utiliser un profil pour les générateurs de vide électriques afin de
garantir une installation sûre (lorsqu'une potence est utilisée).
Placez le contacteur-disjoncteur de sorte qu'il soit facilement accessible pour la mise sous/hors
tension (le cas échéant, il est intégré à la colonne de potence).
Un test d'étanchéité doit être réalisé dès que l'installation est terminée
(voir le chapitre 9 « Entretien »).
30 | FR
Raccordement à une tension de service non adaptée
Risque d'endommagement de la pompe
►
Exploitez la pompe uniquement avec les tensions de service indiquées dans le
mode d'emploi de la pompe ci-joint.
