5 Installation
Avant le début de l'installation, lisez impérativement le chapitre 1.6 (Exigences
et remarques à l'attention du personnel de montage, d'entretien et
d'exploitation).

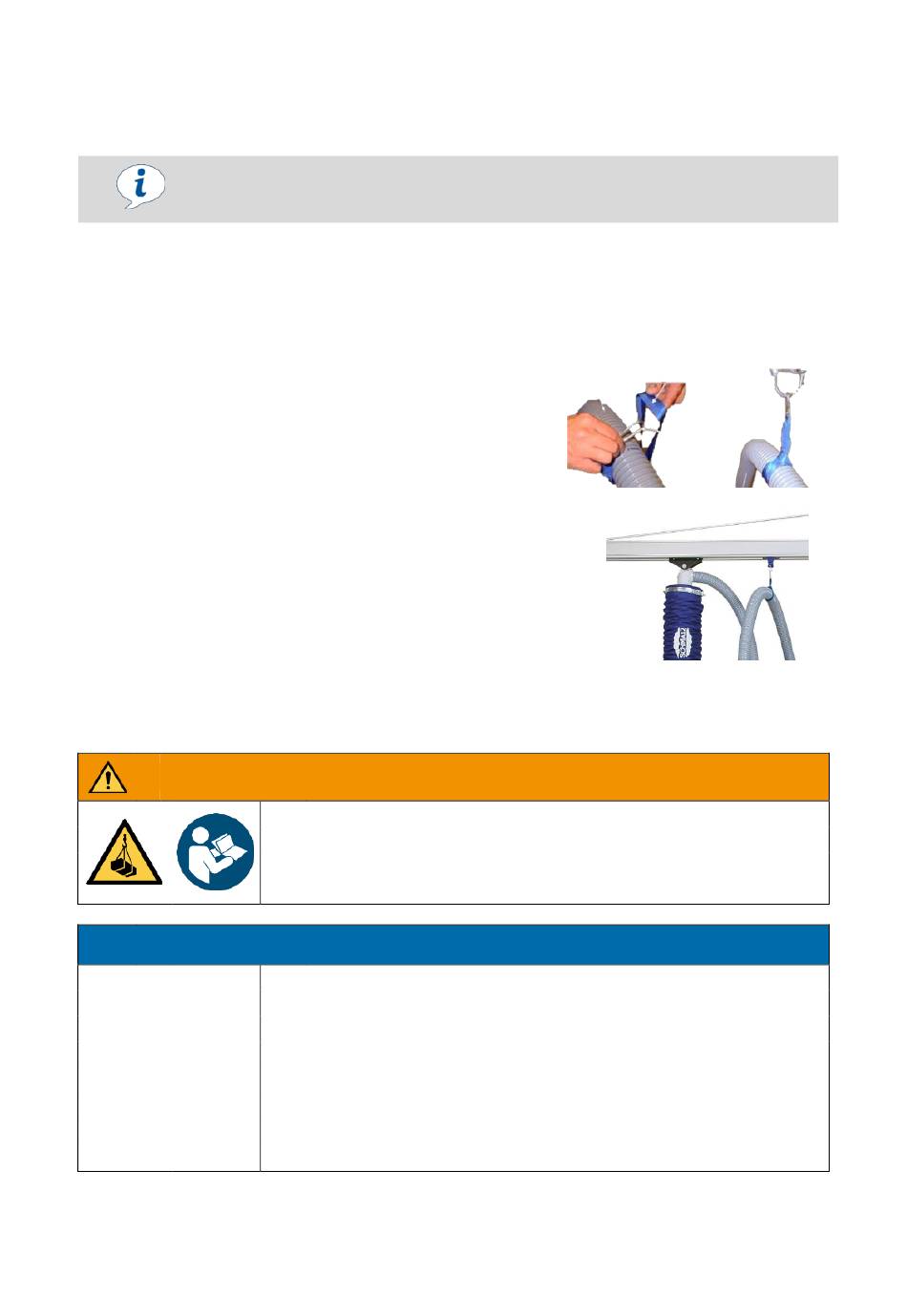

5.1 Mise en place des tuyaux du tube de levage par le vide JumboFlex
High-Stack
Marche à suivre :
1. Posez un tuyau d'alimentation de vide de 500 mm de
diamètre.
2. Faites une boucle avec la première sangle de suspension et
installez-la à environ 1,2 m du bout du tuyau enroulé.
3. Installez toutes les autres sangles après chaque cercle
complet du tuyau enroulé.
4. Installez le chariot de transport pour tuyaux d'alimentation dans le
rail de levage.
5. Accrochez le mousqueton sur le chariot de transport ou à la pince
de fermeture.
6. Insérez le chariot de transport pour le tube de levage par le vide
J
F
H
-S
UMBO
LEX
IGH
TACK
7. Placez la butée au bout de la flèche.
8. Accrochez le tube de levage par le vide J
au chariot de transport par le module de rotation et sécurisez-le
avec la goupille de sécurité.
9. Raccordez le tuyau d'alimentation au tube de raccordement du module de rotation et assurez-le
avec le collier de bridage.
AVERTISSEMENT
ATTENTION
28 | FR
dans la flèche.
UMBO
Risque de dislocation due à un montage incorrect
Risque de blessures corporelles et d'écrasement suite à la chute de pièces !
►
Le tube de levage par le vide JumboFlex High-Stack doit être suspendu par
l'œillet de suspension du module de rotation !
Risque d'endommagement du tuyau d'alimentation dû à un montage
incorrect
Risque d'endommagement des conduites et donc de panne du système.
►
Le tuyau d'alimentation doit être suspendu librement. Il ne doit reposer sur
aucune surface ni être en contact ou s'accrocher à d'autres éléments, sinon il
s'usera ou se déchirera prématurément.
►
Veillez à ce que les conduites flexibles soit suspendues en spirale (ø 500 mm
minimum) lorsque vous les fixez.
www.schmalz.com
F
H
-S
LEX
IGH
TACK
30.30.01.01514/01
