ENTRETIEN ET ACCESSOIRES
Avec le kit capteur AP SNG pour la série SNG-AP, il est possible d'enregistrer les deux fins de course
de la course d'aiguille définie, et ce indépendamment l'une de l'autre.
Outre la position à 0 mm (aiguilles entièrement rentrées), il est possible de détecter de manière fiable
les plages de position finale suivantes pour l'autre fin de course (aiguilles sorties) :

SNG-AP avec course d'aiguille de 3 mm max. : Fin de course d'aiguille de 0,75 mm à 3 mm

SNG-AP avec course d'aiguille de 10 ou 20 mm max. : Fin de course d'aiguille de 1,3 mm à
10 mm ou 20 mm
En cas de modification de la course d'aiguille, il n'est pas nécessaire de paramétrer
le capteur.
Lors du montage de celui-ci, les couples maximum doivent être respectés. Référez-
vous aux instructions de montage du lot de fixation aux spécifications techniques du
capteur.

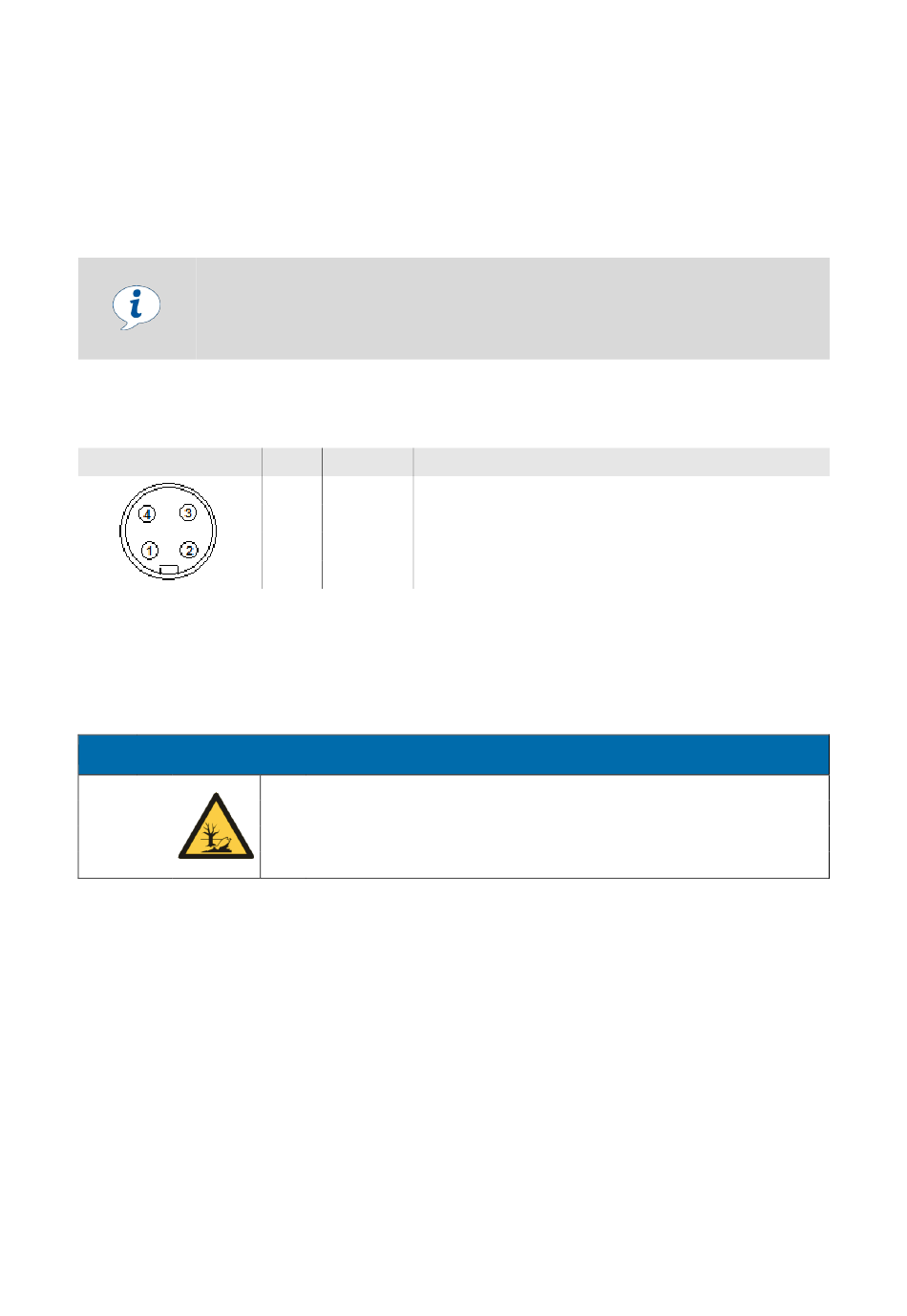

Brochage du connecteur M12

Connecteur

7.5 Mise hors service

Le préhenseur à aiguilles, les éléments ou modules remplacés doivent être éliminés dans le respect
des directives nationales après l'échange ou la mise en service définitive.
ATTENTION
24 | FR
Broche Symbole
1 U
s
2 S2
3 Gnd
s
4 S1
Élimination incorrecte du préhenseur
Dommages pour l'environnement
► Élimination conformément aux directives spécifiques à chaque pays
www.schmalz.com
Fonction
Tension d'alimentation capteur
Signal S2
Masse capteur
Signal S1
