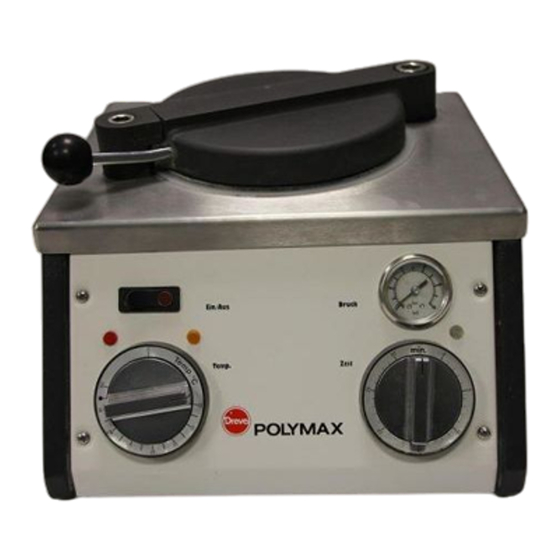

Dreve Polymax 1 Mode D'emploi

Appareil pour la polymérisation sous pression
Masquer les pouces Voir aussi pour Polymax 1:
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 26

Liens rapides

Télécharger ce manuel
Bedienungsanleitung
· Working instructions
Mode d'emploi · Instrucciones de trabajo
Istruzioni
Gebruiksaanwijzing
d'uso ·
Polymax
P olymax 1
P olymax 1/120 °C
P olymax 3
P olymax 5
Druckpolymerisationsgerät
Pressure polymerisation unit
Appareil pour la polymérisation sous pression
Aparato de polimerización a presión
Apparecchio per la polimerizzazione a pressione
Drukpolymerisatietoestel
