32

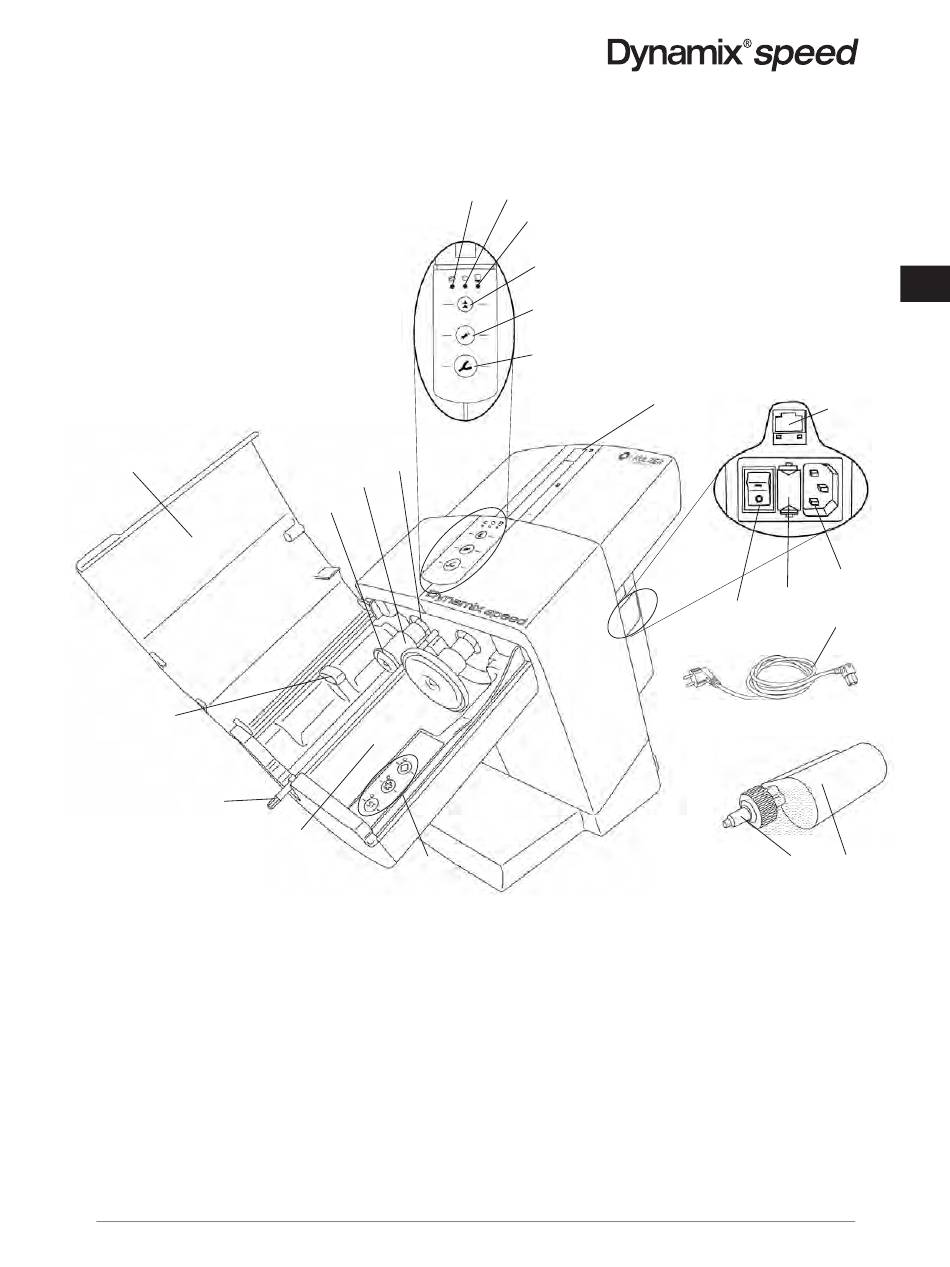

Baugruppen und Funktionselemente

(1) Füllstandanzeige für Kartusche
(2) Vorschubtaste „Abformlöffel"
(normale Fördergeschwindigkeit)
(3) Vorschubtaste „Spritze"
(niedrige Fördergeschwindigkeit)
(4) Rückfahrtaste
(5) LED gelb, Restmengenanzeige
(6) LED grün, Gerät EIN
(7) LED rot, Geräteklappe offen
(8) Geräteklappe
(9) Kolbenscheibe
(10) Spindelabdeckung
(11) Spindel
(12) Arretiernase
(8)
(12)
(13)
(14)
Fig 1
33

Lieferumfang

1 Anmischgerät Dynamix speed
1 Netzkabel
1 Gebrauchsanweisung
34 Zubehör
Wandhalter-Set
4

Inbetriebnahme

41

Aufstellen

Das Gerät ist als Standgerät zu verwenden, optional ist auch die Wandmontage möglich.
411 Standgerät
Wählen Sie zur Aufstellung eine stabile, rutschfeste Unterlage.
(7)
(11)
(10)
(9)
(15)
(13) Mischersechskant
(14) Kartuschenschale
(15) Programmtasten und Anzeige-LED
(6)
für Mischprogramme
(5)
(16) Netzschalter
(17) Gerätesicherung
(4)
(18) Netzanschlussstecker
(19) Netzkabel
(3)
(20) Kartusche / Stützkartusche mit
Schlauchbeutel
(2) (21) Mischdüse
(22) Serviceanschluss
(1)
66045779
Artikel-Nr.:
(22)
(18)
(17)
(16)
(19)
(21) (20)
DE
- 5 -
