Guide d'utilisation | VLT® Refrigeration Drive FC 103
3 Armoire de variateur E6h
4 Armoire de filtre sinus
5 Armoire dU/dt
6 Socle standard
Illustration 75: Dimensions du boîtier E6h avec socle standard
10.10 Circulation de l'air dans le boîtier
1
1 PHF et armoire de variateur
2 Armoires de filtre sinus

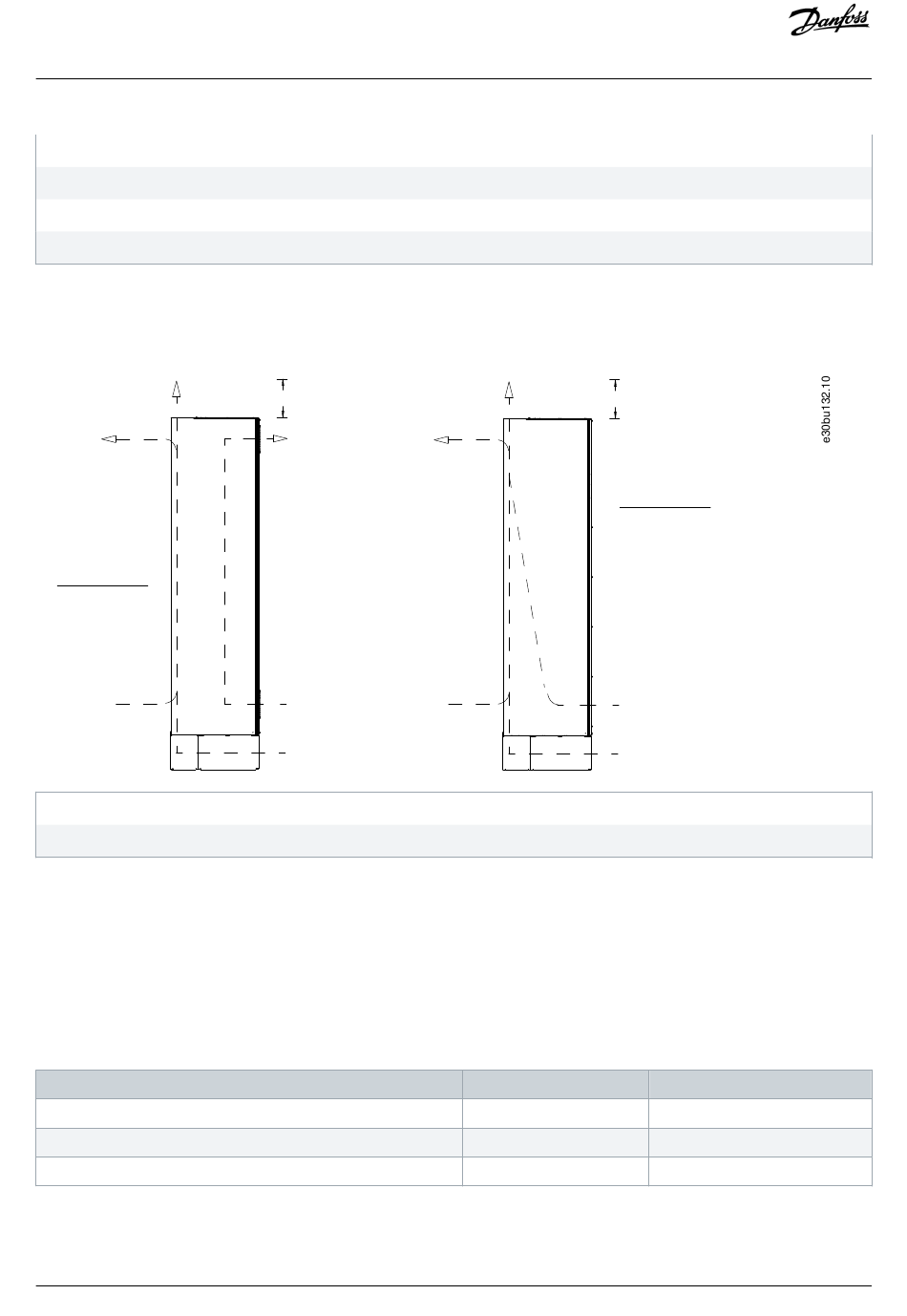

Illustration 76: Circulation de l'air dans le boîtier

10.11 Couples de serrage nominaux

Appliquer le couple adéquat pour serrer les fixations aux endroits répertoriés dans le tableau. L'application d'un couple trop faible ou
trop élevé lors du serrage d'une connexion électrique entraîne un mauvais raccordement électrique. Pour garantir un couple correct,
utiliser une clé dynamométrique.
Tableau 108: Couples de serrage nominaux
Emplacement
Bornes de secteur
Bornes du moteur
Bornes de mise à la terre
190 | Danfoss A/S © 2018.10
225 mm (8.9 in) 225 mm (8.9 in)
Taille de boulon
M10/M12
M10/M12
M8/M10
Spécifications
2
Couple [Nm (po-lb)]
19 (168)/37 (335)
19 (168)/37 (335)
9,6 (84)/19,1 (169)
AQ123456789012fr-000101 / 130R0881
