La corriente a los contactos del relé debe ser de 5 A (carga solo resistiva), 1250 VA y 125 W (carga
solo resistiva) o inferior. Asegúrese de que haya disponible un segundo interruptor para cortar la
alimentación de los relés de forma local en caso de emergencia o para realizar tareas de
mantenimiento.
Use los relés únicamente a alta tensión (más de 30 VRMS y 42,2 VPICO, o 60 V CC). La tensión
máxima de conmutación es 250 V CA No configure una combinación de tensión baja y alta.
Las conexiones de los terminales de relé a la tensión de alimentación en aplicaciones de conexión
permanente deben estar aisladas para soportar como mínimo 300 V y 90 °C (194 °F). Los terminales
conectados a la tensión de alimentación con una conexión por cable de alimentación deben tener un
doble aislamiento para soportar 300 V y 90 °C (194 °F) tanto en el nivel de aislamiento interior como
exterior.

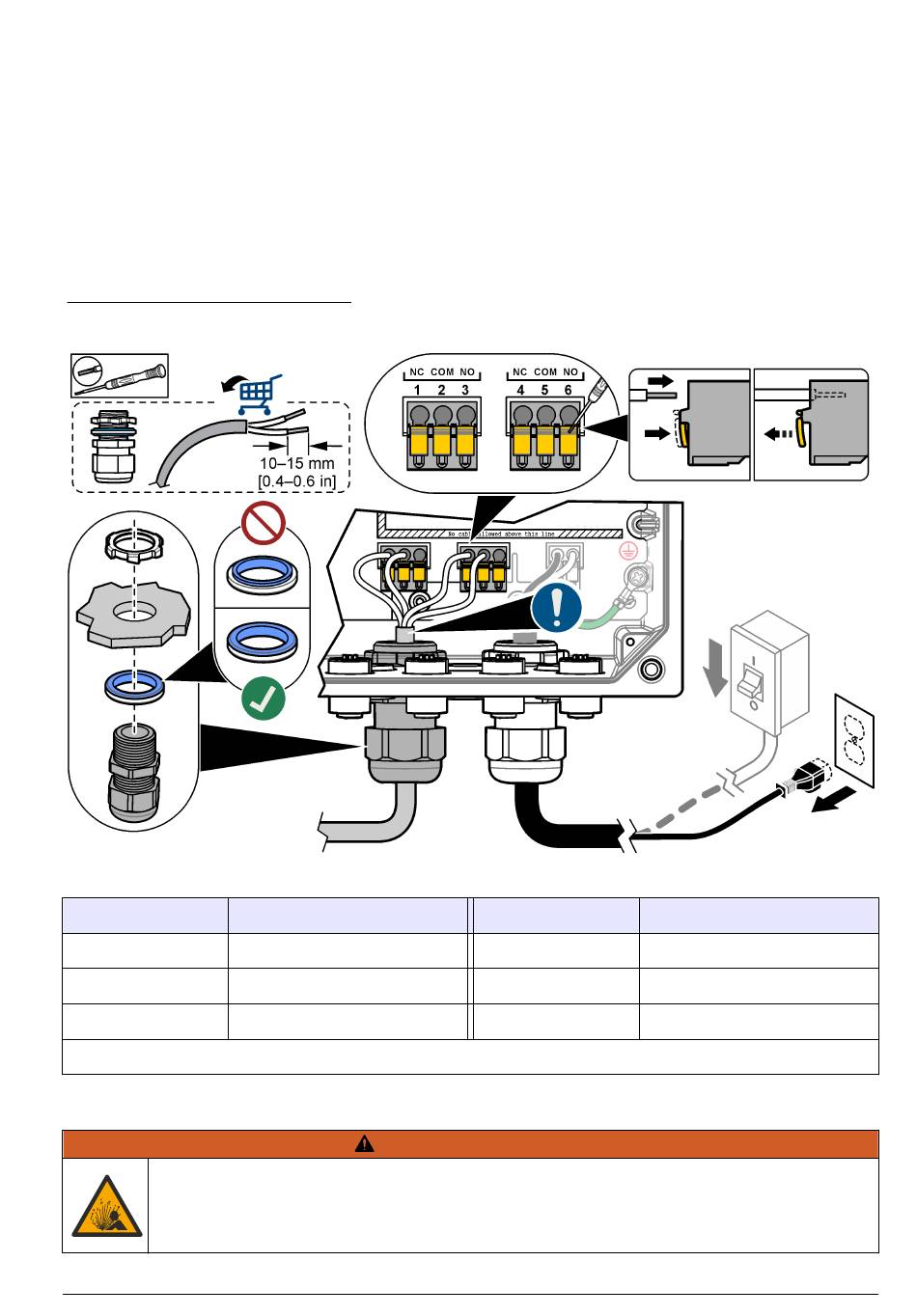

Figura 10 Conexión de los relés
Terminal
1
2
3
NC = normalmente cerrado; NA = normalmente abierto
4.3.5 Instalación de un módulo de expansión
Peligro de explosión. En este manual se describe únicamente la instalación de la unidad
en una ubicación no peligrosa. Para instalar de forma segura en ubicaciones peligrosas,
utilice solamente las instrucciones y los diagramas de control aprobados en el manual
de instalación en ubicaciones peligrosas que se proporciona.
Tabla 4 Información sobre el cableado: relés
Descripción
Relé 2, NC
Relé 2, común
Relé 2, NA
A D V E R T E N C I A
Terminal Descripción
4 Relé 1, NC
5 Relé 1, común
6 Relé 1, NA
