Généralités
La pompe à graisse BEKA-HAMAX Système 2 à entraînement hydraulique est utilisée en premier lieu pour graisser des
marteaux hydrauliques ou autres accessoires de machines de construction. Grâce à sa conception compacte, elle peut être
montée directement sur l'accessoire.
Pour l'alimentation la pompe à graisse est raccordée à l'arrivée et au retour du système hydraulique de l'engin porteur par
l'intermédiaire d'une conduite de dérivation. Ceci peut se faire soit au moyen de tuyaux flexibles soit par un raccordement
direct par bride.
A la livraison les vis de fixation, les raccords filetés d'entrée et les vis de fermeture avec les joints correspondants sont joints
en vrac à la pompe. Suivant l'emploi de minimes opérations de montage sont nécessaires avant la mise en service:
- Pour l'exécution "raccordement par tuyaux" il faut monter les raccords à vis fournis avec le matériel. Ensuite l'arrivée et le
retour de la pompe à graisse sont à relier au système hydraulique de l'engin porteur à l'aide d'une conduite de dérivation. Le
raccordement de la tuyauterie à huile et à lubrifiant nécessite des raccords filetés G 1/4".
- Pour l'exécution "raccordement par bride" il est impératif d'obturer les trous taraudés G1/4" à l'aide des vis de fermeture et
des rondelles d'étanchéité fournies avec le matériel. Les joints toriques joints servent à l'étanchement des raccords à bride.
L'entraînement étant effectué par un moteur hydraulique, le refoulement continu de lubrifiant est assuré. Le refoulement peut
F
être varié au moyen d'un étrangleur (Fig. 1 : rep. 11) sur le moteur hydraulique.
Le graissage manuel - en cas de panne du système hydraulique - est assuré par un graisseur (Fig. 1 : rep. 8). Pour protéger le
système de lubrifiant, un clapet limiteur de pression (clapet limiteur de pression; Fig. 1: rep. 5) est installé dans la pompe. Il
ouvre à une pression de 280 bars. L'orifice de sortie (Fig. 1 : rep. 3) du clapet limiteur de pression se trouve vis-à-vis du
logement de cartouche.
Des cartouches en plastique transparente servent de réservoirs. Un système d'adaptateur permet d'utiliser des types de
cartouches différents. Le niveau de graisse est contrôlé visuellement par la position du piston suiveur. Pour permettre de
42
contrôler le niveau de graisse lorsque les cartouches sont presque vides, le corps de la pompe est muni d'une verre-regard.
Le contrôle du fonctionnement porte sur l'arbre excentrique visible (Fig. 1 : rep. 4) qui tourne pendant le fonctionnement.
Dans le cas d'une usure l'élément de pompe la graisse peut s'évacuer par l'ouverture d'aspiration (Fig. 1: rep. 10).

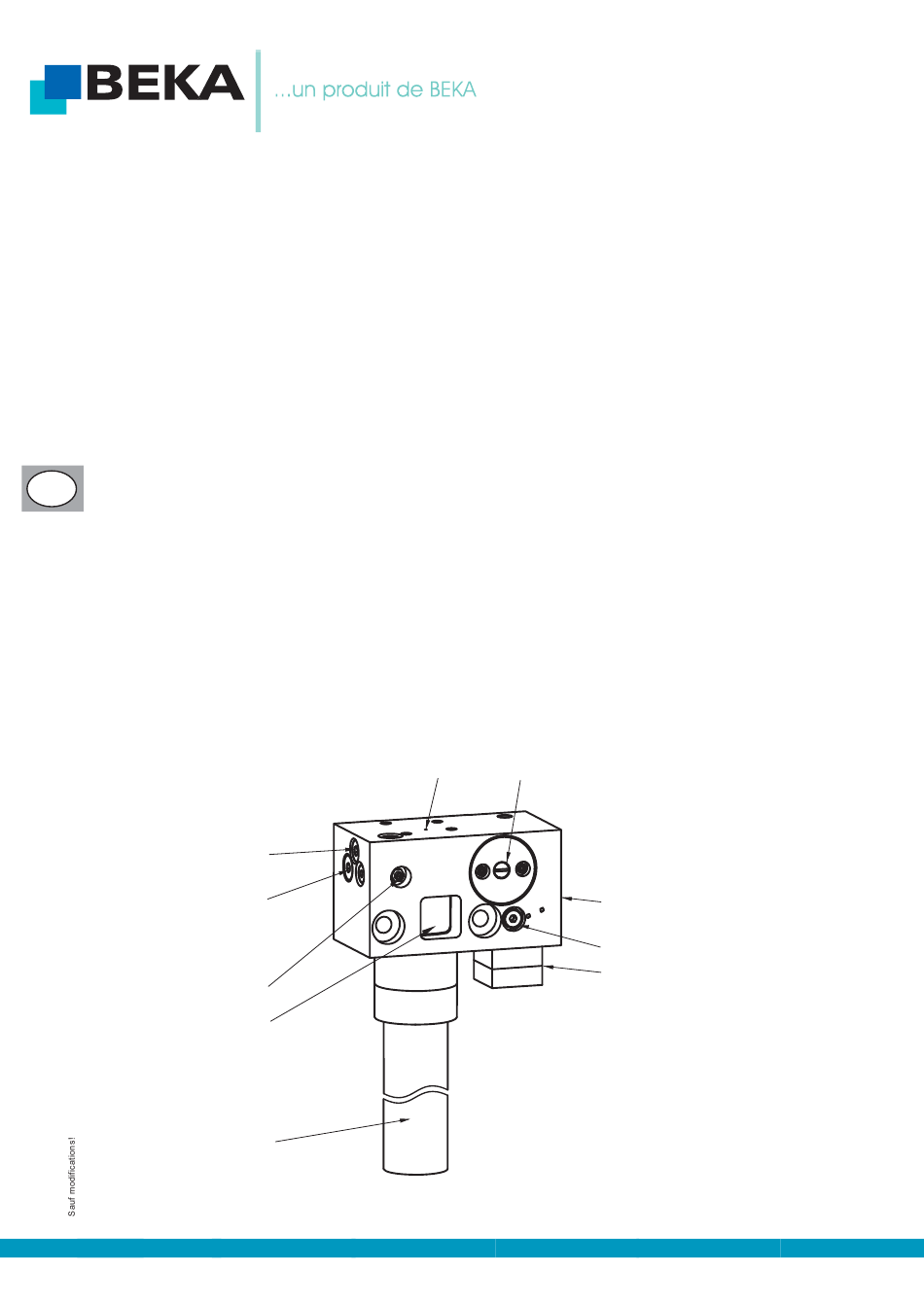

Fig. 1:
3
4
5
6
7
1
2
10
8
9
