Opção Descrição
CALHA PARSHALL Define a entrada do tipo Parshall (1–padrão, 2, 3,
6 ou 9 pol.; 1 pé; 1 pé 6 pol.; 2-8, 10, 12, 15, 20,
25 30, 40 ou 50 pés) e profundidade máxima
CALHA P BOWLUS Define a entrada do tipo Palmer Bowlus (4–padrão,
6, 8, 10, 12, 15, 18, 21, 24, 27, 30, 36 ou 42 pol.) e
profundidade máxima
CALHA KHAFAGI Define a entrada da largura de garganta b e
profundidade máxima
CALHA L LAGCO Define a entrada do tipo Leopold-Lagco (4–padrão,
6, 8, 10, 12, 15, 18, 21, 24 ou 30 pol.) e
profundidade máxima
CALHA DO TIPO H Define a entrada do tipo H (HS de 0.4–padrão, 0.6,
0.8, 1.0 pé; H de 0.5, 0.75, 1.0, 1.5, 2.0, 2.5, 3.0,
4.5 pés; HL de 4.0 pés) e profundidade máxima
CALHA Define a entrada do tipo trapezoidal (V grande em
TRAPEZOIDAL 60º – padrão, V extra grande em 60°, 2 pol. 45°
WSC ou 12 pol. 45° SRCRC) e profundidade
máxima
DEFINIDO PELO Define a entrada de ao menos 3 pontos de dados.
USUÁRIO Uma profundidade de água e a correspondente
vazão conhecidas devem ser inseridas para cada
ponto de dados.
5. 5. Selecione a opção CONFIGURE GAUGE (CONFIGURAR
MEDIDOR) e pressione ENTER. ENTER.
6. Mova o cursor para cada item e pressione ENTER.
7. Insira os dados solicitados e pressione ENTER.
Observação: O valor de profundidade máxima para todas as estruturas de
medição é a medida acima da altura da crista como mostrado na Figura 4,
Figura 5, Figura 6 e Figura 7. Não entre o valor da profundidade total.
Figura 4, Figura 5, Figura 6 e Figura
62 Português
7. Não insira a profundidade em geral.

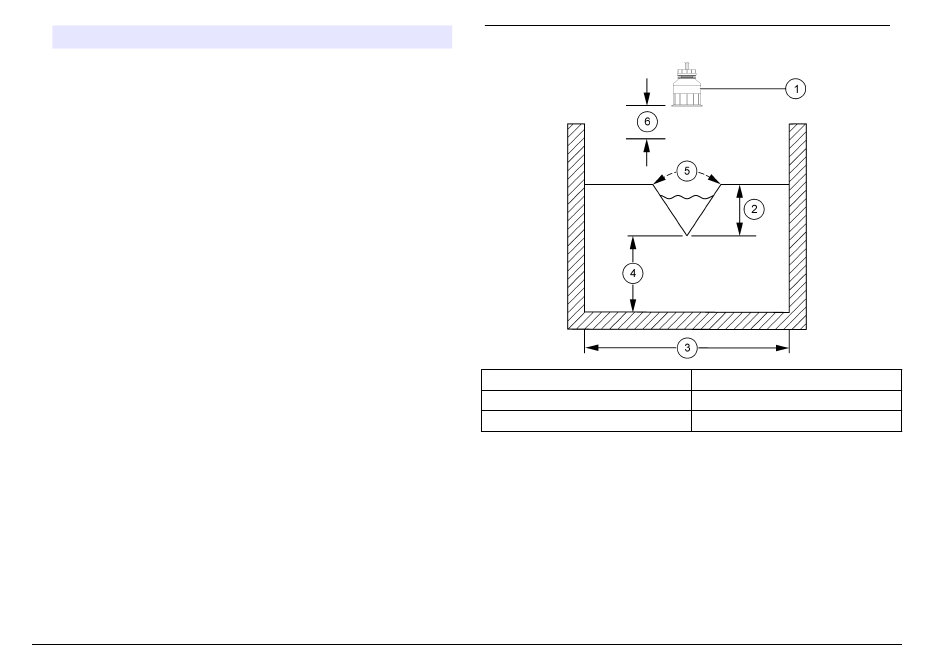

Figura 4 Figura 4 Definições das dimensões do vertedouro em V
1 Sensor
2 Profundidade máxima
3 Largura do tanque B
4 Altura da crista P
5 Ângulo do entalhe
6 Zona morta de 10 polegadas
