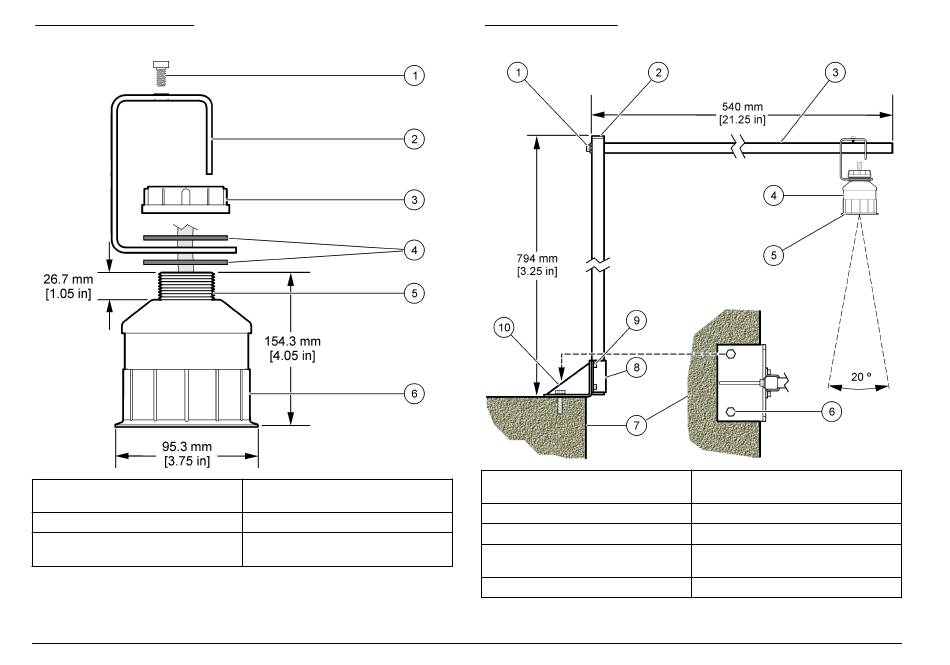

그림 1 센서 장착 하드웨어
1 소켓 나사, 6.3 x 19.1 mm(¼ x ¾ 인
치)
2 센서 브라켓
3 너트, 25.4 mm(1.0 인치) BSP 또는
NPP 스레드
106 한글
4 네오프렌 개스킷, 33.0 x
82.6 mm(1.3 x 3.25 인치) (2x)
5 25.4mm(1.0 인치) NPT 스레드
6 센서 본체
그림 2 센서 상단 장착
1 소켓 나사, 7.9 x 38.1 mm(5/16 x 1.5
인치)
2 정사각 배관, 25.4 mm(1.0 인치)
3 브라켓 암
4 센서
5 센서 면
6 볼트, 10 mm(3/8 인치) (2x)
7 벽면
8 브라켓 클램프
9 소켓 나사, 6.3 x 12.7 mm(¼ x ½ 인
치) (4x)
10 브라켓 베이스
