A V E R T I S S E M E N T
Risque de blessures corporelles Toujours prendre en compte les valeurs
nominales de pression et de température de la visserie de montage utilisée pour
installer le capteur. Le matériau de la visserie limite le plus souvent les valeurs
nominales de pression et de température du système.
Pour des exemples de visserie de fixation et applications de capteur,
consultez Figure 1, Figure 2 et
avant usage. Reportez-vous à la section
à la page 29.
Figure 3. Le capteur doit être étalonné
Étalonnage du capteur

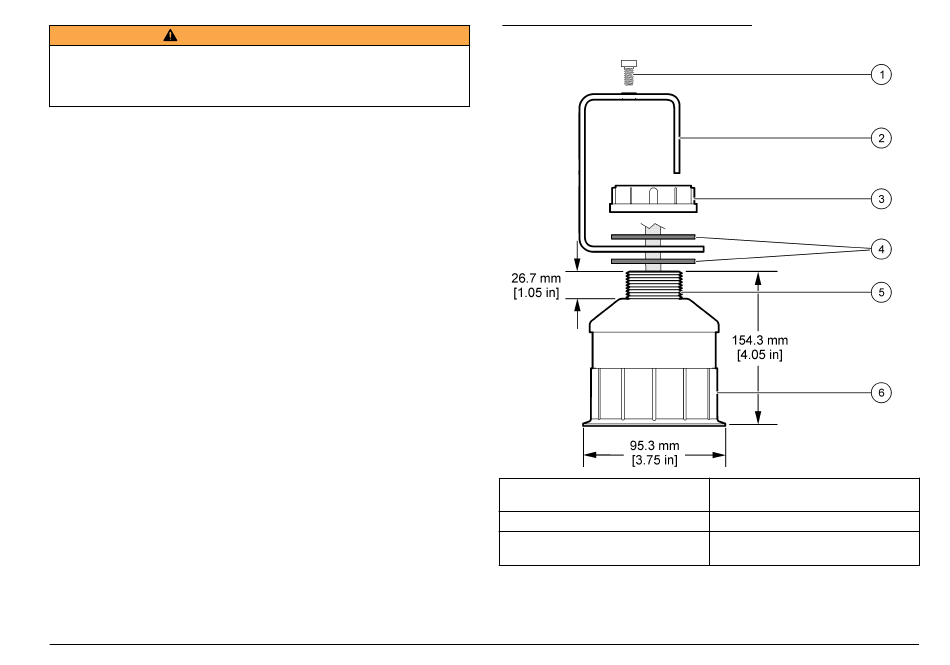

Figure 1 Visserie de fixation de capteur
1 Vis à tête creuse, 6,3 x 19,1 mm (¼
x ¾ po)
2 Support pour sonde
3 Écrou, 25,4 mm (1,0 ") Filetage
BSP ou NPP
4 Joint néoprène, 33,0 x 82,6 mm
(1,3 x 3,25 po) (2 x)
5 25.4 mm (1.0 ".) Filetage NPT
6 Corps du capteur
