Hach Ultrasonic flow sensor Manuel D'utilisation page 56

A D V E R T Ê N C I A
Risco de lesão corporal. Risco de lesão corporal. Considere sempre a
temperatura e pressão dos acessórios de montagem que serão utilizados para
instalar o sensor. O material dos acessórios limita, geralmente, os valores da
temperatura e pressão suportados pelo sistema. O material do hardware limita,
geralmente, os valores da temperatura e da pressão do sistema.
Para exemplos de acessórios de montagem do sensor e aplicações,
consulte Figura 1, Figura 2 e Figura
antes de entrar em uso. COnsulte a seção
na página 64.
56 Português
3. O sensor precisa ser calibrado
Calibrar o sensor

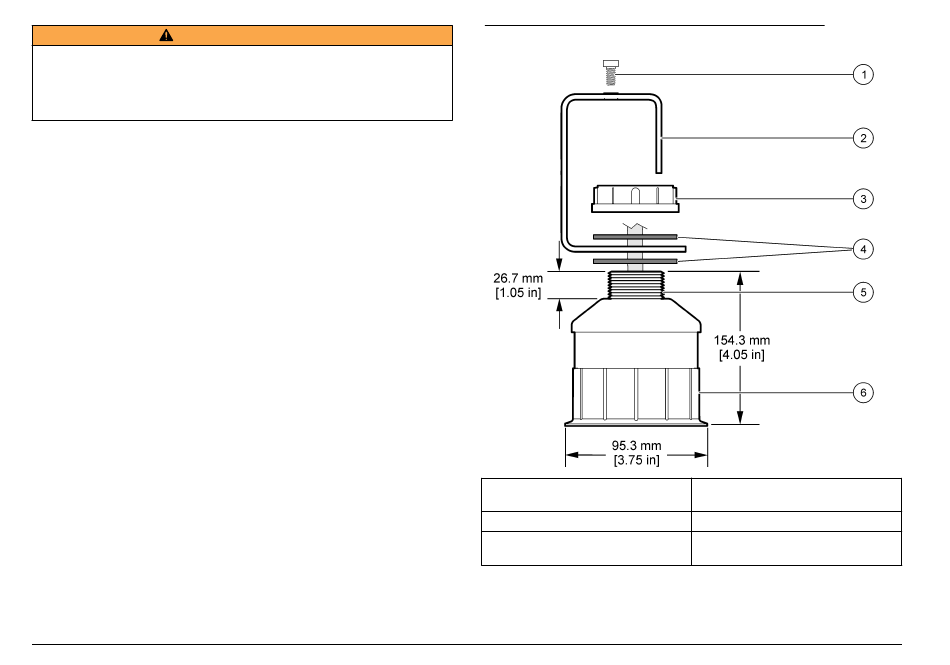

Figura 1 Figura 1 Acessórios de montagem do sensor
1 Parafuso sextavado interno, 6,3 x
19,1 mm (¼ x ¾ pol.)
2 Braçadeira do sensor
3 Porca, 25,4 mm (1,0 pol.) Rosca
BSP ou NPP
4 Gaxeta de neoprene, 33,0 x
82,6 mm (1,3 x 3,25 pol.) (2x)
5 25,4 mm (1,0 in.) Rosca NPT
6 Corpo do sensor
