Programmation finale et test

Pour tester le process et s'assurer que le variateur de fréquence fonctionne, procéder comme suit.

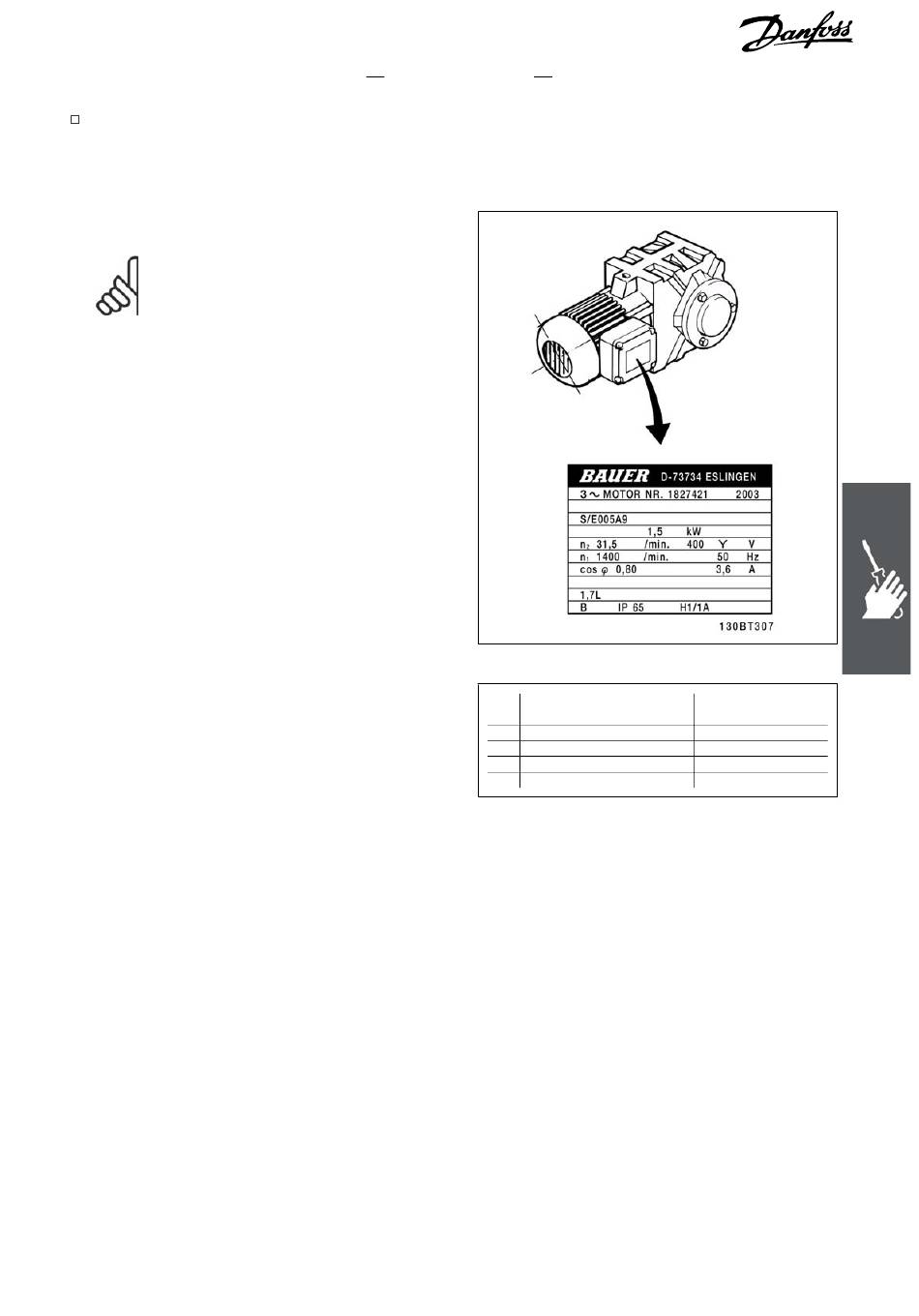

Étape 1. Localiser la plaque signalétique du
moteur.
N.B.!
Le moteur est connecté en étoile (Y)
ou en triangle (Δ ). Ces informations
sont localisées sur la plaque signaléti-
que du moteur.
Étape 2. Saisir les données de la plaque si-
gnalétique du moteur dans cette liste de pa-
ramètres.
Pour accéder à cette première liste, appuyer sur
la touche [QUICK MENU] et choisir Q2 Configura-
tion rapide.
Étape 3. Activer l'adaptation automatique du moteur (AMA).
L'exécution d'une AMA garantit un fonctionnement optimal. L'AMA mesure les valeurs du diagramme
équivalent par modèle de moteur.
1. Relier la borne 37 à la borne 12 (si la borne 37 est disponible).
2. Relier la borne 27 à la borne 12 ou régler le par. 5-12 sur Inactif (par. 5-12 [0]).
3. Activer l'AMA, par. 1-29.
4. Choisir entre AMA complète ou réduite. En présence d'un filtre LC, exécuter uniquement l'AMA
réduite ou retirer le filtre au cours de la procédure.
5. Appuyer sur la touche [OK]. L'écran affiche " Press.[Hand On] pour act. AMA ".
6. Appuyer sur la touche [Hand on]. Une barre de progression indique si l'AMA est en cours.
Arrêter l'AMA en cours de fonctionnement.
1. Appuyer sur la touche [OFF] - le variateur de fréquence se met en mode alarme et l'affichage
indique que l'utilisateur a mis fin à l'AMA.
®
AutomationDrive FC 300
Installation
MG.33.A8.04 - VLT ® est une marque déposée Danfoss
1. Puissance moteur [kW]
ou Puissance moteur [CV]
2. Tension moteur
3. Fréq. moteur
4. Courant moteur
5. Vit.nom.moteur
par. 1-20
par. 1-21
par. 1-22
par. 1-23
par. 1-24
par. 1-25
