Manuel d'installation | DeviceNet Card
Exemple:
5 4 3 2 1

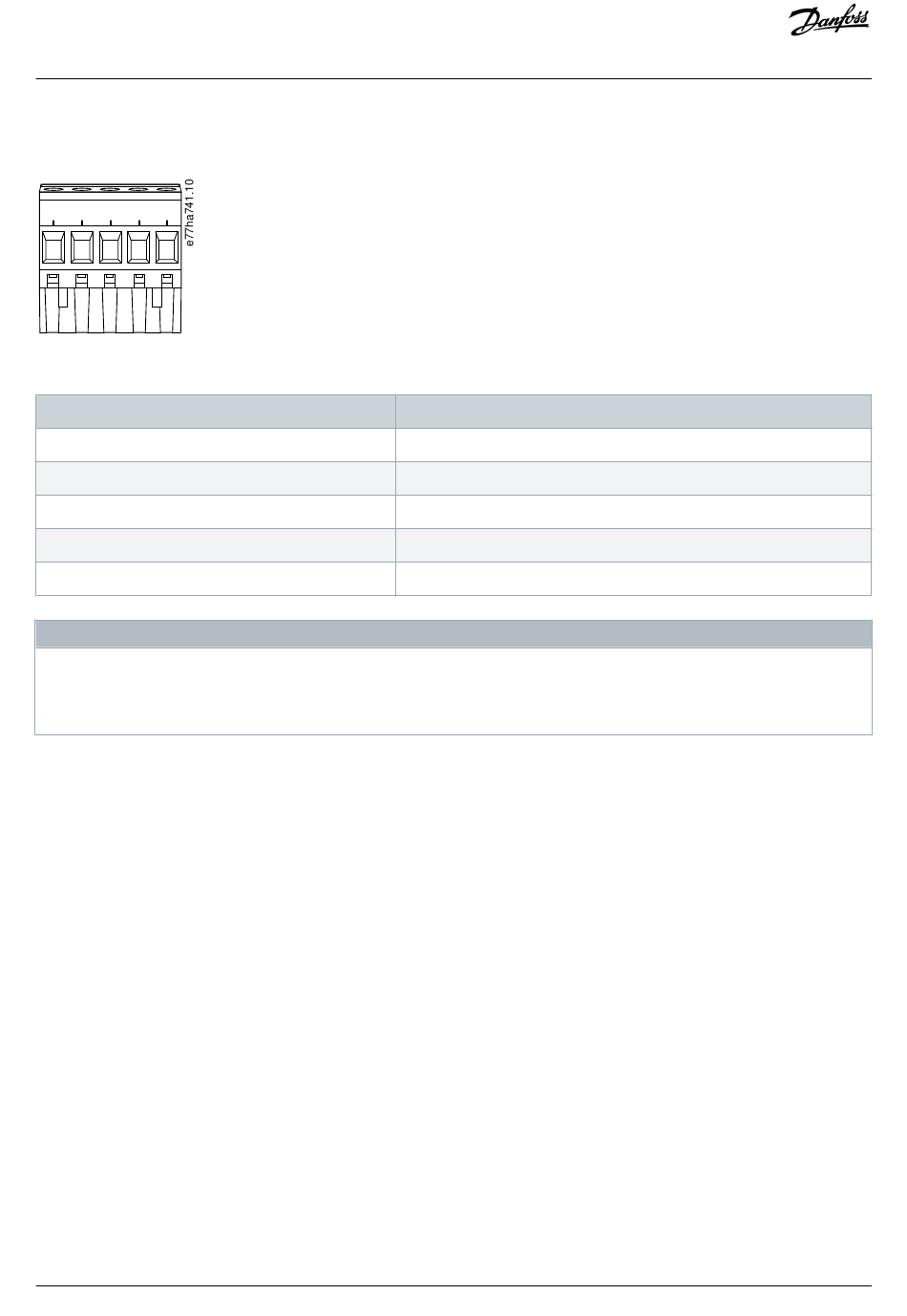

Illustration 2: Fiche de connecteur à 5 broches
Broche
5
4
3
2
1
Le réseau doit être conçu de manière à réduire la longueur de câble cumulée maximale admissible pour chaque dispositif
installé sur le réseau. Dans le cas contraire, cela pourrait engendrer des erreurs de communication réseau et réduire la fiabilité.
Réduire la longueur de câble cumulée maximale admissible de 400 mm pour chaque dispositif sur le réseau.
-
Exemple:
Selon les spécifications de l'ODVA, la longueur de câble cumulée maximale est de 156 m sur un réseau fonctionnant à 125 ko/s. Si
6 dispositifs ont été installés sur ce réseau, la longueur de câble totale doit être réduite à 153,6 m.

2.3 Voyants indicateurs

2.3.1 Voyants de module et réseau
Le voyant de module indique l'état de l'alimentation et du fonctionnement du dispositif.
Le voyant de réseau indique l'état de la liaison de communication entre le dispositif et le maître réseau.
6 | Danfoss A/S © 2018.10
Fonction
V+
CAN_H
BLINDAGE
CAN_L
V-
R E M A R Q U E
Installation
AQ277154750780fr-000101 / 175R1182
