Manuel d'Utilisation du VLT

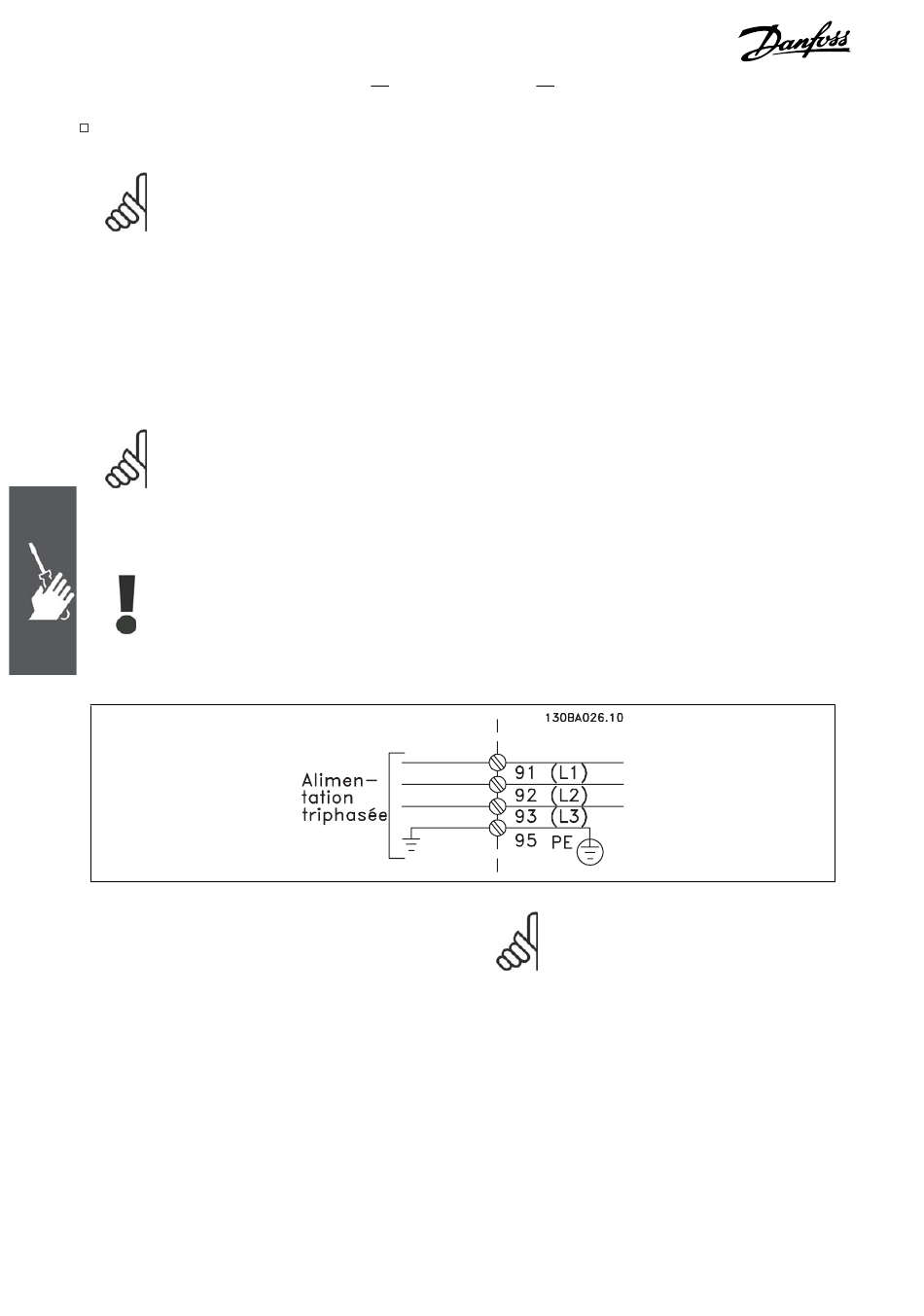

Raccordement au secteur et mise à la terre
N.B.!
Le connecteur embrochable de puissance peut se brancher sur le FC 302 jusqu'à 7,5 kW.
1. Insérer les deux vis dans la plaque de découplage, positionner cette dernière et serrer les vis.
2. S'assurer que le FC 300 est correctement mis à la terre. Réaliser la mise à la terre (borne 95).
Utiliser une vis du sac d'accessoires.
3. Placer le connecteur embrochable 91 (L1), 92 (L2), 93 (L3) du sac d'accessoires sur les bornes
étiquetées MAINS à la base du FC 300.
4. Fixez les fils secteur sur le connecteur embrochable secteur.
5. Soutenir le câble avec les supports fournis.
N.B.!
Vérifier que la tension secteur correspond à celle de la plaque signalétique du FC 300.
Réseau IT
Ne pas connecter de variateurs de fréquence de 400 V munis de filtres RFI aux alimentations
secteur dont la tension entre la phase et la terre est supérieure à 440 V.
Le câble de mise à la terre doit avoir une section minimale de 10 mm
deux fils avec terminaisons séparées, conformément à la norme EN 50178.
La mise sous tension est montée sur le commu-
tateur secteur si celui-ci est inclus.
Mise sous tension des châssis de taille A1, A2 et
A3 :
20
®
AutomationDrive FC 300
Installation
MG.33.A8.04 - VLT ® est une marque déposée Danfoss
2 ou être composé de
N.B.!
Le connecteur embrochable électrique
peut être retiré.
