Manuel d'Utilisation du VLT AutomationDrive FC 300
Installation
Installation électrique, câbles de commande

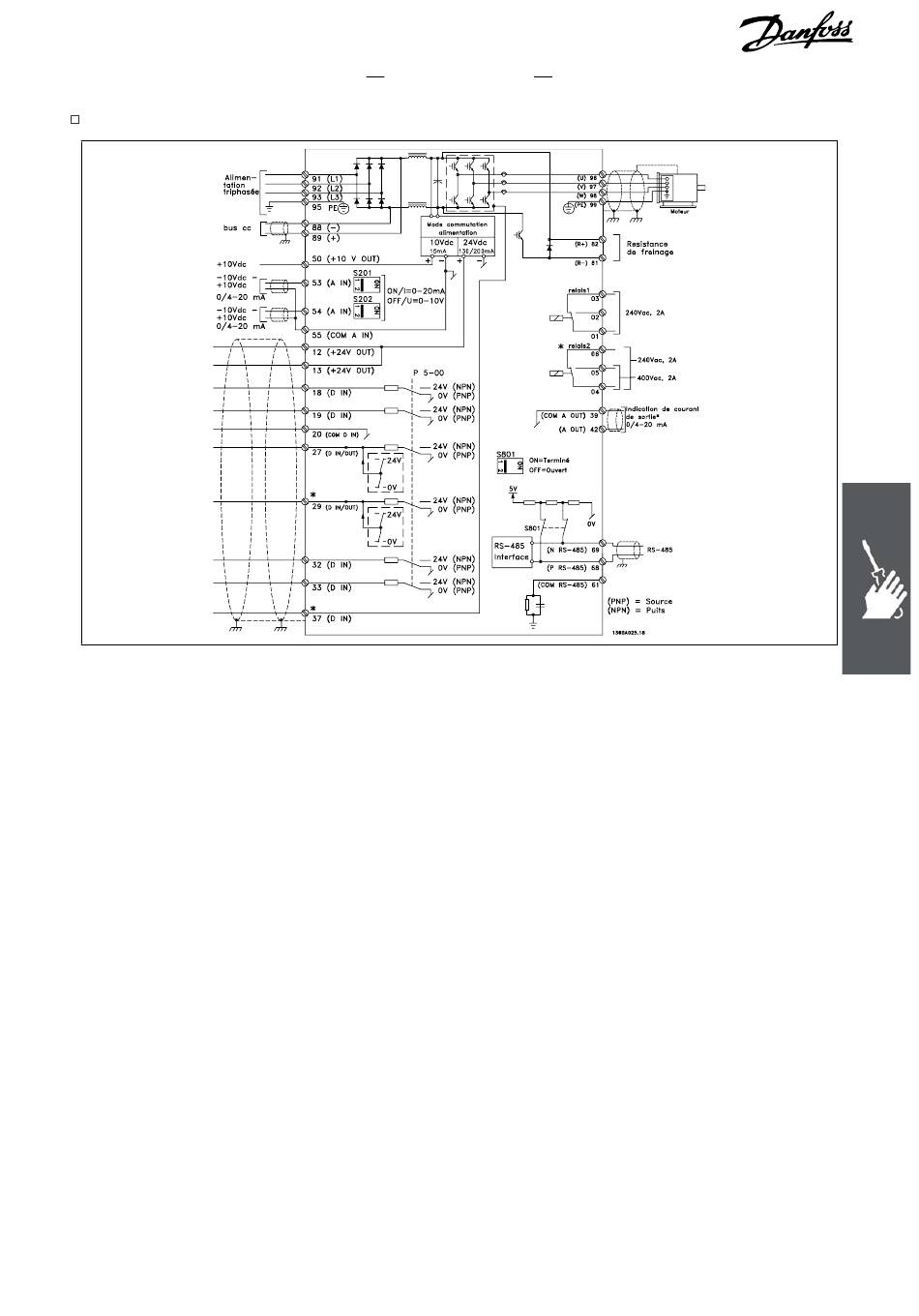

Schéma représentant toutes les bornes sans options.
La borne 37 est l'entrée à utiliser pour l'arrêt de sécurité. Pour les instructions relatives à l'installation de l'arrêt de
sécurité, se reporter au chapitre Installation de l'arrêt de sécurité du Manuel de Configuration du FC 300.
* La borne 37 n'est pas incluse dans le FC 301 (sauf FC 301 A1, qui intègre l'arrêt de sécurité).
La borne 29 et le relais 2 ne sont pas inclus dans le FC 301.
Les câbles de commande très longs et les signaux analogiques peuvent, dans des cas rares et en fonction
de l'installation, provoquer des boucles de mise à la terre de 50/60 Hz, en raison du bruit provenant des
câbles de l'alimentation secteur.
Dans ce cas, il peut être nécessaire de rompre le blindage ou d'insérer un condensateur de 100 nF entre
le blindage et le châssis.
Les entrées et sorties digitales et analogiques doivent être connectées séparément aux entrées commu-
nes du FC 300 (borne 20, 55, 39) afin d'éviter que les courants de terre des deux groupes n'affectent
d'autres groupes. Par exemple, la commutation sur l'entrée digitale peut troubler le signal d'entrée ana-
logique.
29
