Manuel d'Utilisation du VLT

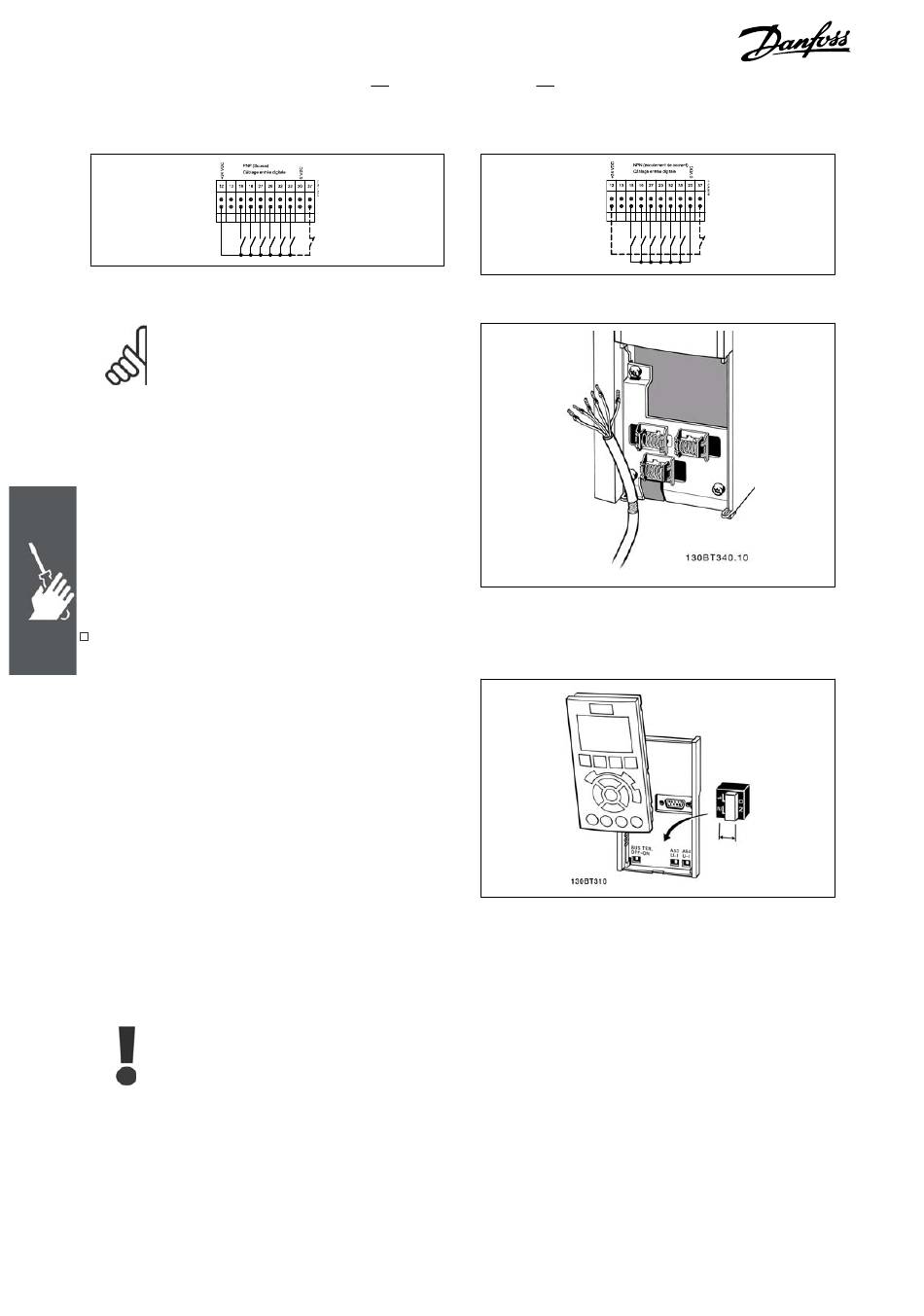

Polarité d'entrée des bornes de commande
N.B.!
Les câbles de commandes doivent être
blindés/armés.
Voir le chapitre Mise à la terre des câbles de com-
mande blindés/armés pour la terminaison correc-
te des câbles de commande.

Commutateurs S201, S202 et S801

Les commutateurs S201 (A53) et S202 (A54) sont
utilisés pour sélectionner une configuration de
courant (0-20 mA) ou de tension (-10-10 V) res-
pectivement aux bornes d'entrée analogiques 53
et 54.
Le commutateur S801 (BUS TER.) peut être utilisé
pour mettre en marche la terminaison sur le port
RS-485 (bornes 68 et 69).
Voir le schéma Diagramme montrant toutes les
bornes électriques dans le chapitre Installation
électrique.
Réglage par défaut :
S201 (A53) = Inactif (entrée de tension)
S202 (A54) = Inactif (entrée de tension)
S801 (Terminaison de bus) = Inactif
Lors du changement de fonction de
S201, S202 ou S801, veiller à ne pas
forcer sur le commutateur. Il est re-
commandé de retirer la fixation du LCP
(support) lors de l'actionnement des
commutateurs. Ne pas actionner les
commutateurs avec le variateur de
fréquence sous tension.
30
®
AutomationDrive FC 300
Installation
MG.33.A8.04 - VLT ® est une marque déposée Danfoss
