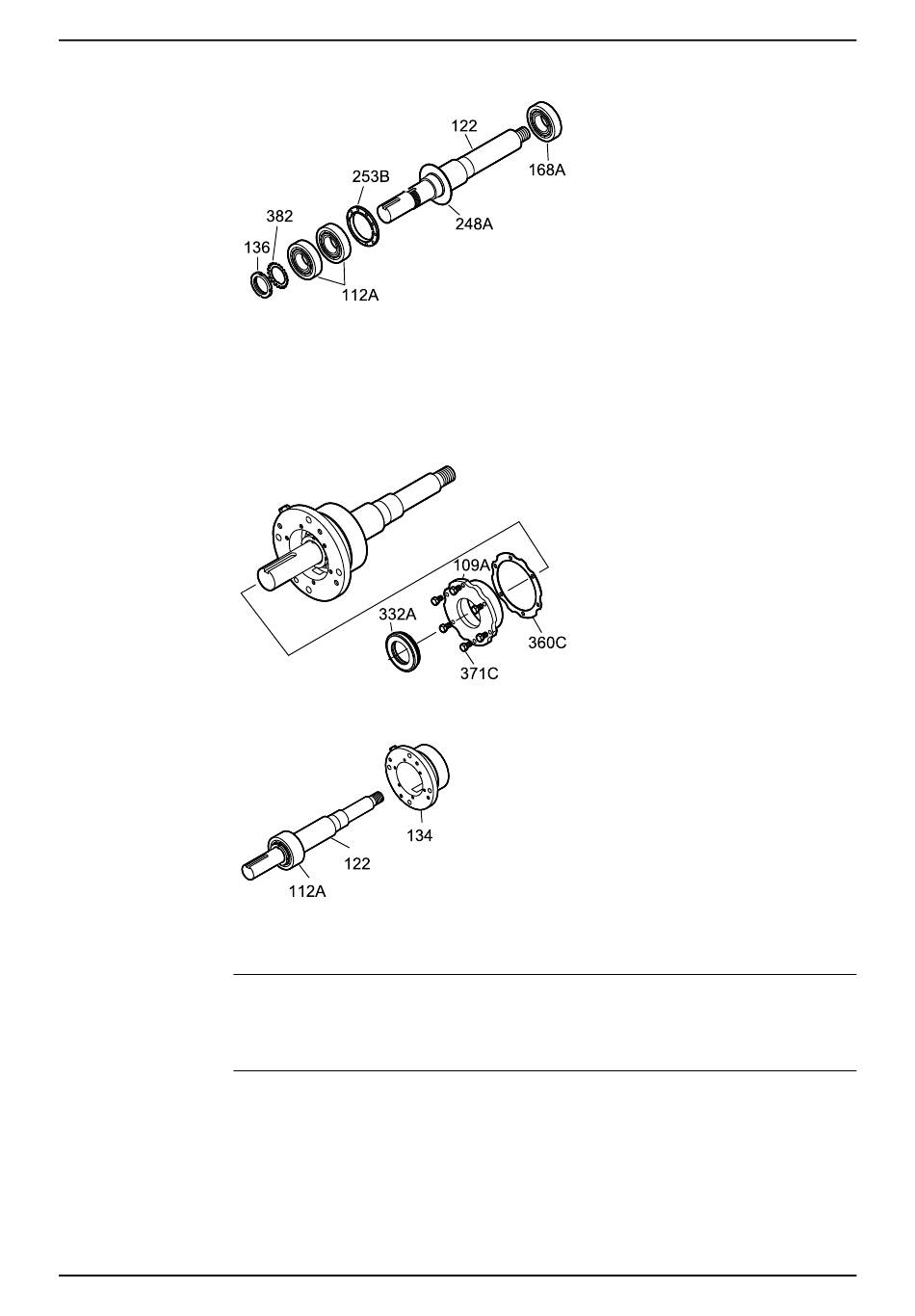

6. Retirer le roulement interne (168A).
7. Enlever les vis (371C), le couvercle de logement de roulement (109A) et le joint
8. Enlever le joint labyrinthe externe (332A) du couvercle de logement (109A).
9. Ôter les joints toriques (497F et 497G) au besoin.
10. Retirer le logement de roulement (134) et le roulement (112A) de l'arbre (122).
11. Retirer l'écrou freiné de roulement (136), la rondelle-frein de roulement (382) et le
Model 3196 i-FRAME Guide d'installation, d'utilisation et d'entretien
d'étanchéité (360C).
Les joints toriques de bague à labyrinthe font partie de la trousse d'entretien de la
pompe 3196 et peuvent être achetés séparément.
roulement externe (112A).
AVIS :
Si on enlève les roulements avec une presse, appuyer celle-ci contre la bague de
roulement intérieure seulement. Le non respect de cette consigne pourrait entraîner
des dommages matériels.
