No de graphique : 89 TaperBore

Inspection des roulements

État des roulements
Ne pas réutiliser les roulements. L'état des roulements fournit des informations utiles sur
les conditions de fonctionnement à l'intérieur du corps de palier.
Liste de vérification
Effectuer les vérifications suivantes lors de l'inspection des roulements :
• présence de pollution ou de dommages sur les à billes ;
• Noter la nature des résidus et l'état du lubrifiant.
• Tourner les roulements à billes et vérifier s'ils sont bruyants, détachés ou irréguliers.
• Déterminer la cause des dommages subis par les roulements. S'il ne s'agit pas d'usure

Inspection du logement de roulement

Liste de vérification
• Inspecter l'alésage du logement de roulement (134) suivant les paramètres du tableau
• Remplacer le logement si les dimensions dépassent les valeurs acceptables.
• Vérifier si le logement comporte des fissures ou des piqûres.
Liste de vérification de modèles particuliers
Ce tableau montre les vérifications de logement de roulement à effectuer pour des modèles de
pompe particuliers.
Corps
STi et MTi
LTi
XLT-i et i17

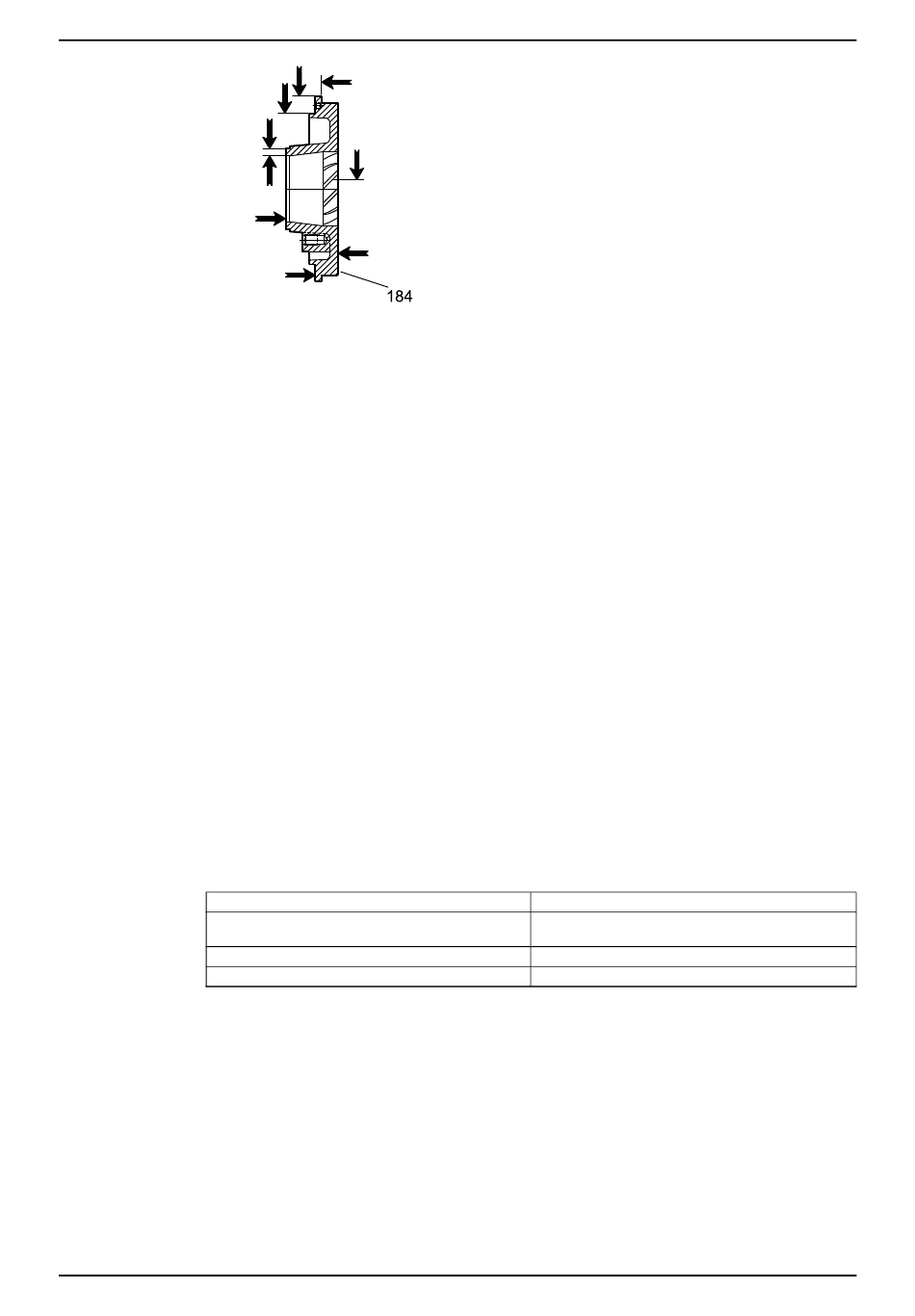

Emplacements d'inspection
Les images suivantes pointent vers les zones à inspecter sur le corps du palier.
Model 3196 i-FRAME Guide d'installation, d'utilisation et d'entretien
normale, apporter les correctifs nécessaires avant de remettre la pompe en marche.
Limites de jeu et d'ajustement pour les roulements.
Référence : voir Limites de jeu et d'ajustement pour les roulements.
TM
Plus
Vérification du corps du palier
Vérifier que la gorge pour l'anneau élastique n'est
pas fissurée.
Dégager toutes les gorges et tous les orifices.
Nettoyer la surface du joint d'étanchéité.
Entretien
