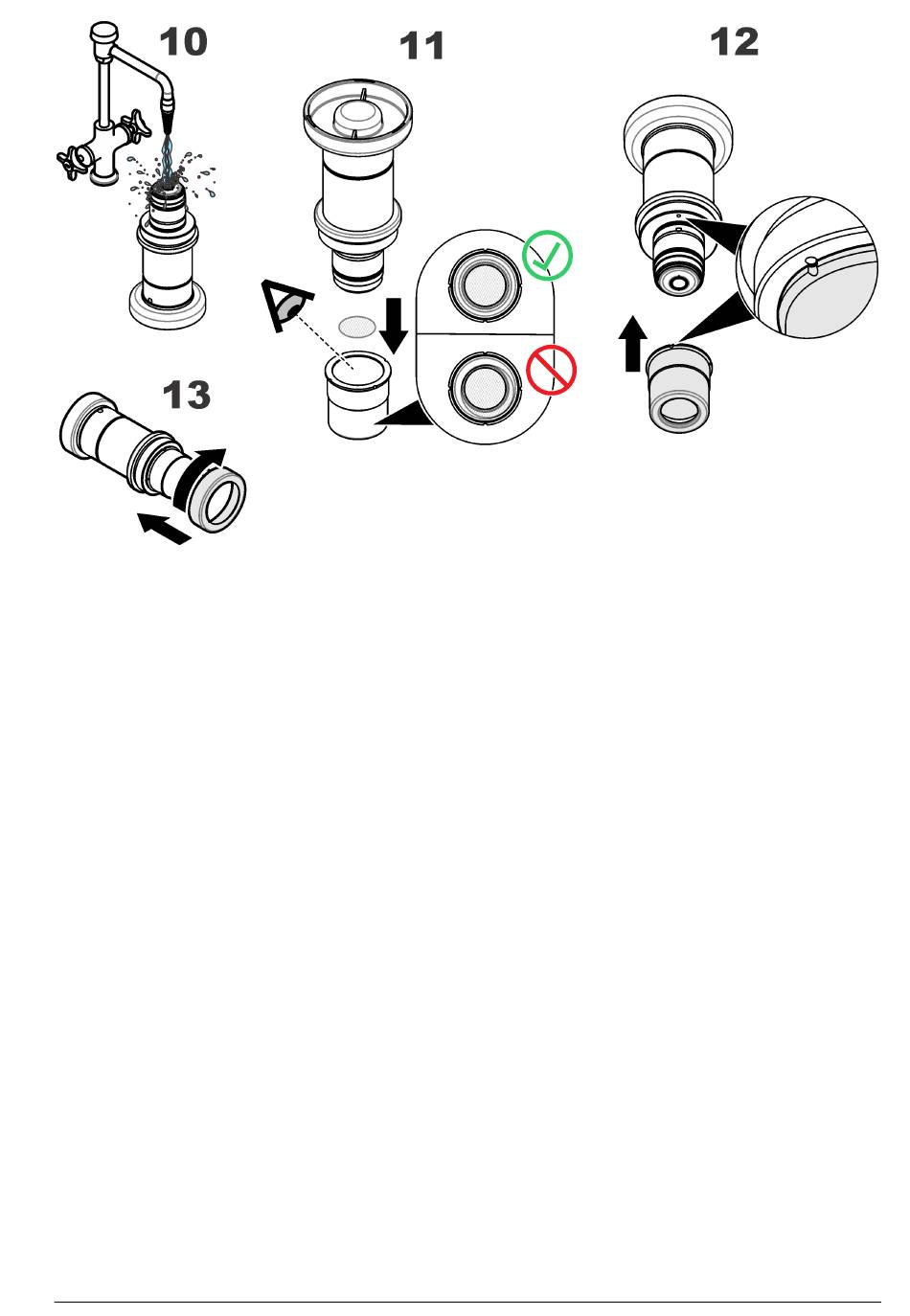

4.2 Sensorinstallation
4.2.1 Informationen zur Sensorpositionierung
Information zur Positionierung Falls er nicht Teil einer Orbisphere- Ausrüstung ist, die ihn umfasst,
muss der Sensor auf einem Orbisphere-Sockel oder einer Flusskammer installiert werden muss, die
den Kontakt mit dem zu analysierenden Probenfluss gestatten.
Der Sensor und das Messinstrument sind über ein Kabel und zwei Steckverbinder mit
10 Kontaktstiften miteinander verbunden. Die Standardlänge des Sensorkabels beträgt 3 m, es sind
jedoch Verlängerungskabel mit Längen von bis zu 1.000 m verfügbar. Die Smart-Sensor-
Technologie ist jedoch nur für Entfernungen von bis zu maximal 750 m geeignet.
Hinweis: Falls der Drucksensor Modell 28117 verwendet wird, beträgt die max. Kabellänge 50 m.
Stellen Sie sicher, dass der Sensor wie folgt montiert wird:
• senkrecht zum Rohr
• horizontal
• in einem horizontalen Abschnitt des Rohrs (oder an einem vertikalen Rohr mit aufsteigendem
Durchfluss)
• mindestens 15 Meter von der Auslassseite der Pumpe entfernt
• an einer Stelle, an der der Durchfluss stabil und schnell ist, und so weit wie möglich entfernt von:
• Ventilen
• Rohrbögen
• den Ansaugseiten von Pumpen
• einem CO -Einspritzsystem oder ähnlichen Vorrichtungen
2
Hinweis: In einigen Situation könnte es nicht möglich sein, alle vorgenannten Bedingungen zu erfüllen. Bitte
wenden Sie sich in diesem Fall an Ihren Hach-Vertreter, um die Situation zu bewerten und die beste anwendbare
Lösung zu finden.
