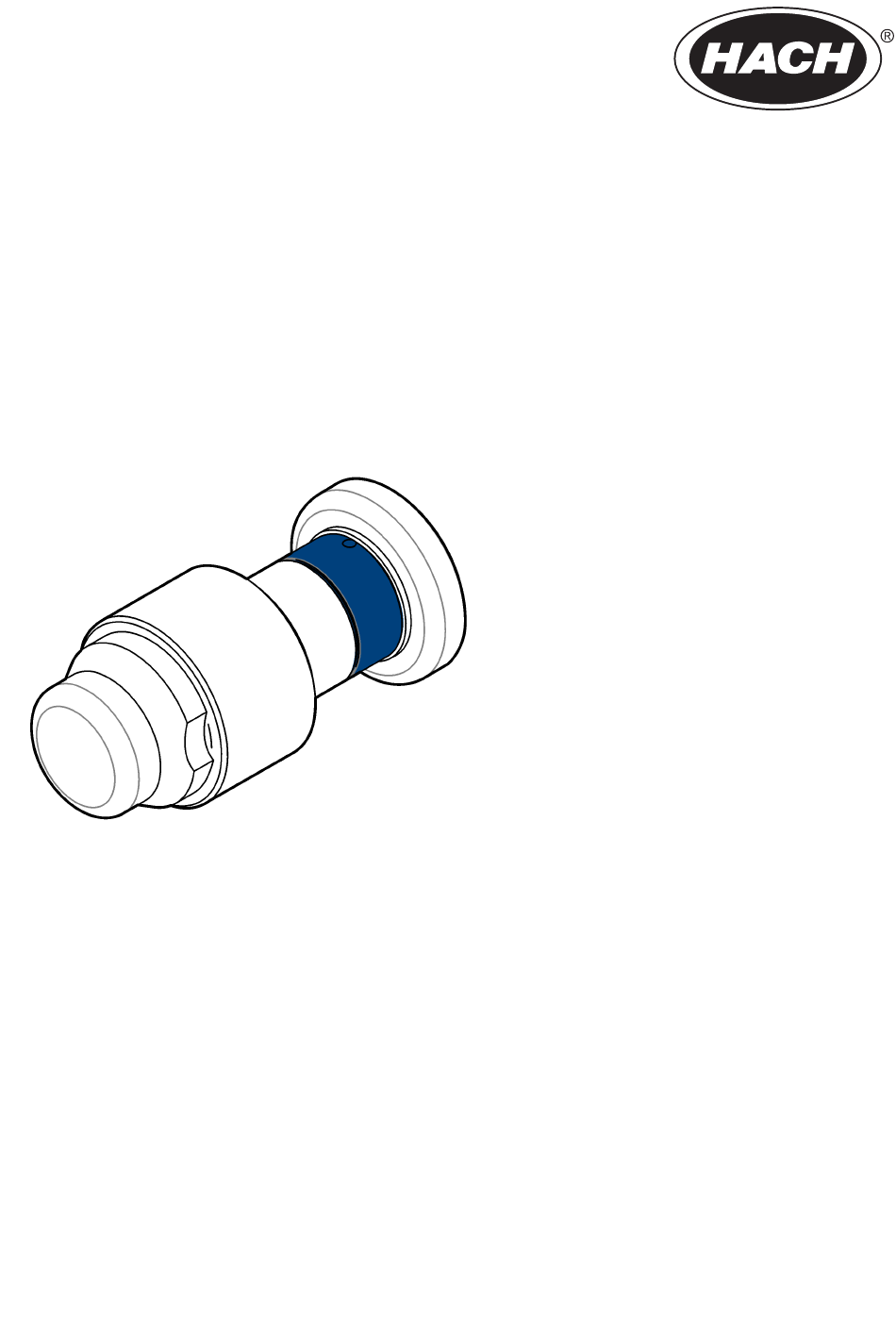

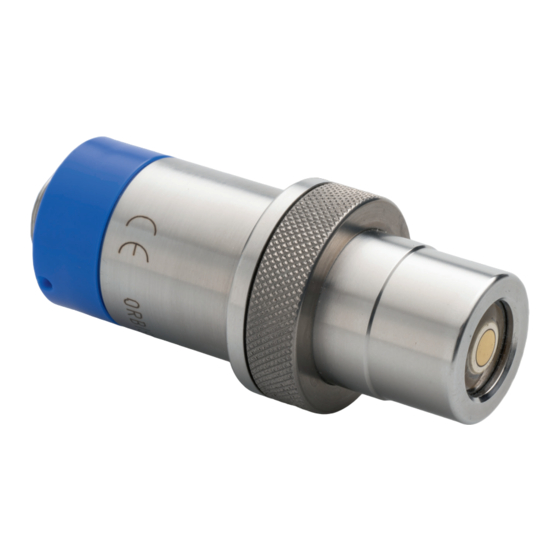

- Page 1 DOC024.98.93153 ORBISPHERE Model GA2X00 O EC Sensor 11/2020, Edition 3 Basic User Manual Basis-Benutzerhandbuch Manuale di base per l'utente Manuel d'utilisation de base Manual básico del usuario Basisgebruikershandleiding Grundlæggende brugerhåndbog Podstawowa instrukcja obsługi Grundläggande bruksanvisning Peruskäyttöohje Alapvető felhasználói útmutató...
-
Page 65: Français 65
Table des matières 1 Spécifications à la page 65 4 Installation à la page 71 2 Manuel de l'utilisateur en ligne à la page 68 5 Maintenance à la page 77 3 Généralités à la page 68 6 Recherche de panne à... -
Page 66: Spécifications De La Membrane Du Capteur
Tableau 2 Boisson (suite) Application Capteur Cartouche à Capuchon de membrane protection Pack complet analyseur GA2400-S00T 2956A-A 33051-ST ORBISPHERE 6110 (TPA) Eau dégazée GA2400-S00 2956A-A ou 2952A-A 33051-S0 33051-SG (si capteur exposé au CIP) Tableau 3 Applications d'eau pure (Alimentation - Circuit électronique) Application Capteur Cartouche à... - Page 67 Tableau 5 Spécifications de la membrane - Capteurs d'oxygène (1) (suite) Spécification 2956A-A 2958A-A 29552A-A 2952A-A Précision Valeur la plus Valeur la plus Valeur la plus Valeur la plus élevée entre élevée entre élevée entre élevée entre ±1 % de la ±1 % de la ±1 % de la ±1 % de la...
- Page 68 Tableau 6 Spécifications de la membrane - Capteurs d'oxygène (2) (suite) Spécification 2935A-A 29521A-A 2 995A-A Gaz d'étalonnage Air/O Air/O Plage de mesure dissout 0 ppb à 400 ppm 0 ppb à 400 ppm 0 ppb à 2000 ppm Plage de mesure gazeux 0 Pa à...
-
Page 69: Consignes De Sécurité
3.1 Consignes de sécurité Le fabricant décline toute responsabilité quant aux dégâts liés à une application ou un usage inappropriés de ce produit, y compris, sans toutefois s'y limiter, des dommages directs ou indirects, ainsi que des dommages consécutifs, et rejette toute responsabilité quant à ces dommages dans la mesure où... -
Page 70: Composants Du Produit
Ce symbole, apposé sur les produits, indique que le produit contient des substances ou éléments toxiques ou dangereux. Le numéro à l'intérieur du symbole indique la période d'utilisation en années pour la protection de l'environnement. Le matériel électrique portant ce symbole ne doit pas être mis au rebut dans les réseaux domestiques ou publics européens. -
Page 71: Kit De Remplacement Du Capteur
3.2.3 Kit de remplacement du capteur Un kit de recharge doit avoir été commandé avec le capteur, car il sera d'abord nécessaire pour rendre le capteur opérationnel. Il est également nécessaire pour les procédures de nettoyage du capteur et de remplacement de la membrane. Remarque : Il existe deux versions différentes du kit de recharge. - Page 72 Les instructions suivantes détaillent les étapes nécessaires pour rendre le capteur opérationnel. Remarque : Il est conseillé d'effectuer cette opération avec la base du capteur en plastique installée afin d'éviter tout dégât à la douille de connexion et de fournir un support approprié au capteur lorsque cela est nécessaire. 72 Français...
- Page 73 1. Tenez le corps principal du capteur et dévissez la rondelle de verrouillage du capuchon de protection en la tournant dans le sens inverse des aiguilles d'une montre. Retirez-la du capteur et mettez-la de côté. 2. Tirez en tournant le capuchon de protection et mettez-le de côté. 3.
- Page 74 7. Tenez le récipient fermement entre le pouce et l'index. Abaissez le capteur dans le récipient jusqu'à ce que le sommet de l'anode soit couvert par l'électrolyte. Laissez-le pendant quelques secondes pour être sûr que la rondelle en coton a bien absorbé l'électrolyte et qu'elle n'est plus sèche.
- Page 75 10. Rincez le capteur à l'eau courante pendant 5 secondes environ pour éliminer tout excès d'électrolyte, puis essuyez doucement avec un chiffon doux pour vous assurer que toutes les pièces sont complètement sèches. Vidangez le récipient de l'électrolyte qui a débordé dans un évier et rincez.
-
Page 76: Installation Du Capteur
Remarque : Dans certaines situations, les conditions ci-dessus peuvent ne pas être toutes remplies. Si tel est le cas, ou si vous avez le moindre doute, veuillez consulter votre représentant Hach pour évaluer la situation et définir la meilleure solution applicable. -
Page 77: Introduction Du Capteur
4.2.2 Introduction du capteur Remarque : Vérifiez que le petit joint torique à la base de la chambre à circulation est en place pendant le démontage et l'installation du capteur, car il peut se coller à la tête du capteur et tomber. •... -
Page 78: Remplacement De La Membrane Et Nettoyage De La Tête Du Capteur
Nº de pièce Description 32301 Centre de nettoyage et régénération électrochimique (voir ci-dessous) 40089 Pinces, pour kits de maintenance DG33303 Outil de nettoyage pour polissage de capteur pour capteurs A110X et C1100 uniquement DG33629 Outil de nettoyage pour polissage de capteur pour capteurs GA2X00 uniquement DG33619 Cellule de régénération pour capteurs GA2X00/A1100 ou C1100 DG33620... - Page 79 4. Rincez la tête du capteur sous un robinet pendant 15 secondes pour éliminer l'électrolyte restant et secouez pour sécher. Avec un tissu doux, nettoyez doucement autour de la zone de protection (indiquée à droite), puis essuyez tout excès d'humidité sur le capteur pour vous assurer que toutes les pièces sont complètement sèches.
- Page 80 7. Rincez la tête du capteur à l'eau courante pendant 15 secondes en dirigeant le jet d'eau directement sur la tête du capteur. Ne séchez pas la zone centrale de l'électrode, car l'intervalle entre la cathode et la protection doit être laissé rempli d'eau. 8.
- Page 81 13. Placez l'outil de nettoyage sur la tête du capteur. Versez suffisamment d'électrolyte (2959) dans l'outil de nettoyage pour qu'il recouvre complètement toutes les électrodes. Remarque : Pour la cellule de régénération DG33619, vissez la cellule de régénération sur la tête du capteur. 14.
- Page 82 17. Sur le centre de nettoyage et de régénération de capteur, tournez le bouton sur la position Cathode et appuyez sur l'interrupteur TIMER. Encore une fois, observez la formation des bulles et répétez l'opération de nettoyage si nécessaire. 18. Lorsque le nettoyage est terminé, débranchez le capteur du centre de nettoyage et réinstallez la base en plastique du capteur pour le reste de la procédure.
- Page 83 22. Tenez le récipient fermement entre le pouce et l'index. Abaissez le capteur dans le récipient jusqu'à ce que le sommet de l'anode soit couvert par l'électrolyte. Laissez-le pendant quelques secondes pour être sûr que la rondelle en coton a bien absorbé l'électrolyte et qu'elle n'est plus sèche.
- Page 84 25. Rincez le capteur à l'eau courante pendant 5 secondes environ pour éliminer tout excès d'électrolyte, puis essuyez doucement avec un chiffon doux pour vous assurer que toutes les pièces sont complètement sèches. Vidangez le récipient de l'électrolyte qui a débordé dans un évier et rincez.
-
Page 85: Capteur D'oxygène
Section 6 Recherche de panne 6.1 Capteur d'oxygène Problème Cause probable Remède possible Le capteur ne s'étalonne pas Le capteur de pression Étalonnez avec un baromètre certifié. Ne même après le nettoyage barométrique interne corrigez pas le niveau de la mer! et/ou le remplacement de la de l'instrument à... - Page 86 Problème Cause probable Remède possible Lectures inattendues ou Fuite d'air sur la ligne Réglez le débit à 100 mL/min. Attendez imprécises d'O dissous. d'échantillon du jusqu'à la stabilisation, puis doublez produit. lentement le débit. La valeur stable d'O dissout doit être la même qu'avant.
