1. Sommaire de composants
1.3 Eléments de signalisation et de connexion du SPC11
8
7
1
Commande : Connexion d'alimentation
et connexion E/S
2
Valve : Connecteur du distributeur
3
Affichage
4
Touches de fonction

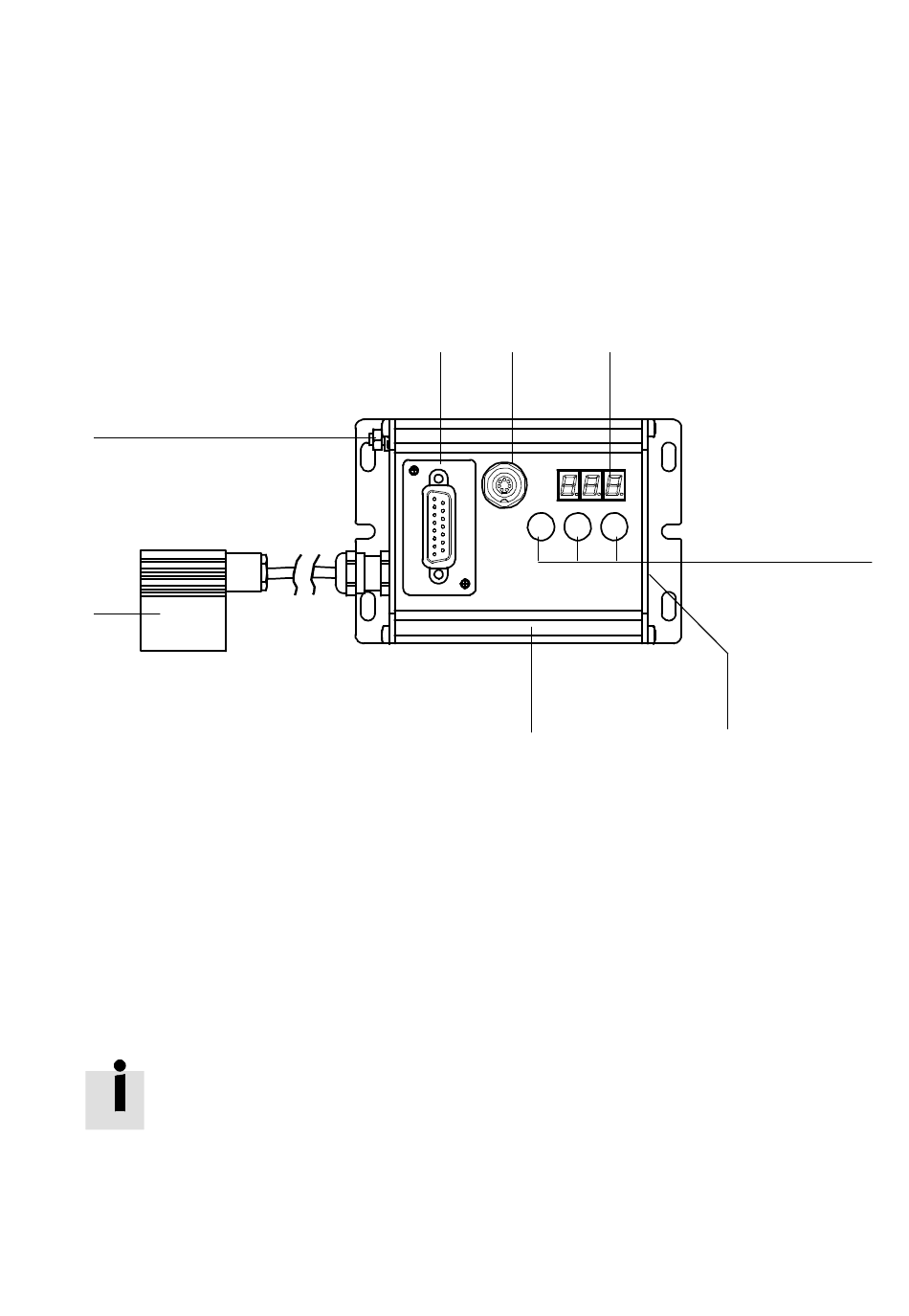

Fig. 1/3 : Eléments de signalisation et de connexion du SPC11
Festo P.BE-SPC11-SYS-FR fr 1406e
La figure suivante présente les éléments de connexion et de
signalisation du SPC11.
1 2
6
5
6
7
8
Sur les SPC11-POT-... et SPC11-MTS-..., le câble de connexion
du système de mesure est fixé sur le SPC11. Sur le
SPC11-INC ou SPC11-MTS-AIF-2, un connecteur femelle est
utilisé pour la connexion du système de mesure.
3
Plaque signalétique sur le côté
Rainure pour étiquettes de repérage
(type IBS 6x10)
Connecteur du système de mesure
(ici type SPC-AIF-POT)
Borne de terre
4
5
1-9
