4. Mise en service
Informations de l'état possibles

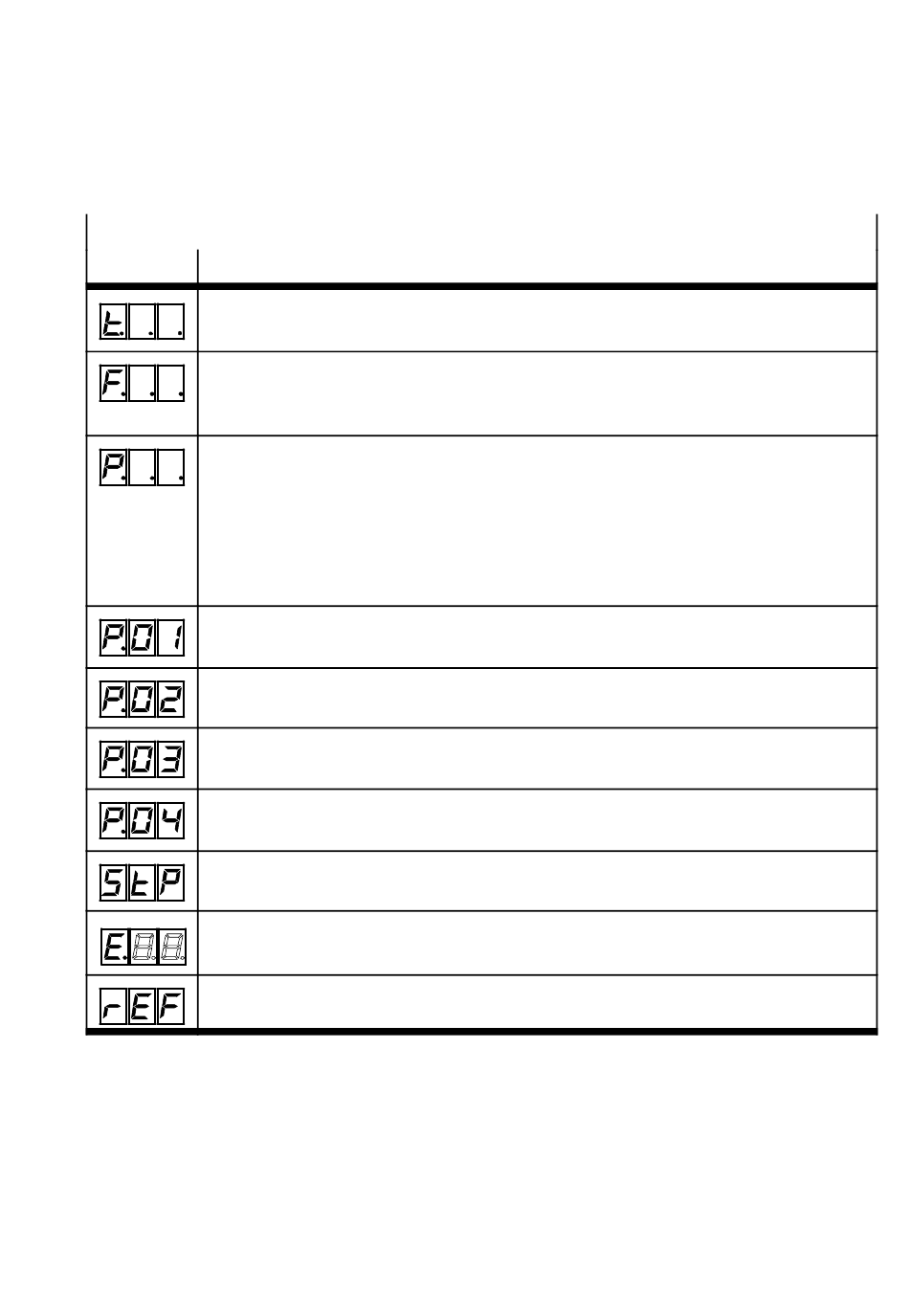

Affichage Description
Lorsque la lettre (t) clignote : Le SPC11 est prêt à recevoir l'instruction d'apprentis-
sage. Lorsque les points (...) clignotent : l'apprentissage est en cours.
Uniquement avec le type SPC11-MTS-AIF :
Le SPC11 vérifie si le système de mesure de déplacement est connecté
(find measuring system).
Après la mise sous tension :
La position de la charge déplacée n'est pas régulée et celle-ci ne se trouve pas dans
une position apprise (P.01 à P.04). Les sorties S1 ... S4 délivrent par conséquent un
signal 0.
En cours de fonctionnement (p. ex. déplacement manuel) :
La position de la charge est régulée, mais celle-ci ne se trouve pas dans une position
apprise (P.01 à P.04). Les sorties S1 ... S4 délivrent par conséquent un signal 0.
La charge déplacée se trouve en fin de course P.01 (fin de course à la connexion
électrique du système de mesure).
La charge déplacée se trouve en fin de course P.02 (fin de course opposée).
La charge déplacée se trouve en position intermédiaire P.03
(position intermédiaire enregistrée).
La charge déplacée se trouve en position intermédiaire P.04
(position intermédiaire apprise).
Signal d'arrêt via l'entrée E4 Stop
Numéro d'erreur (Error ; plages de tolérances : 01 ... 19) ; voir chapitre 5
La passe de référence est en cours.
