2.4.2

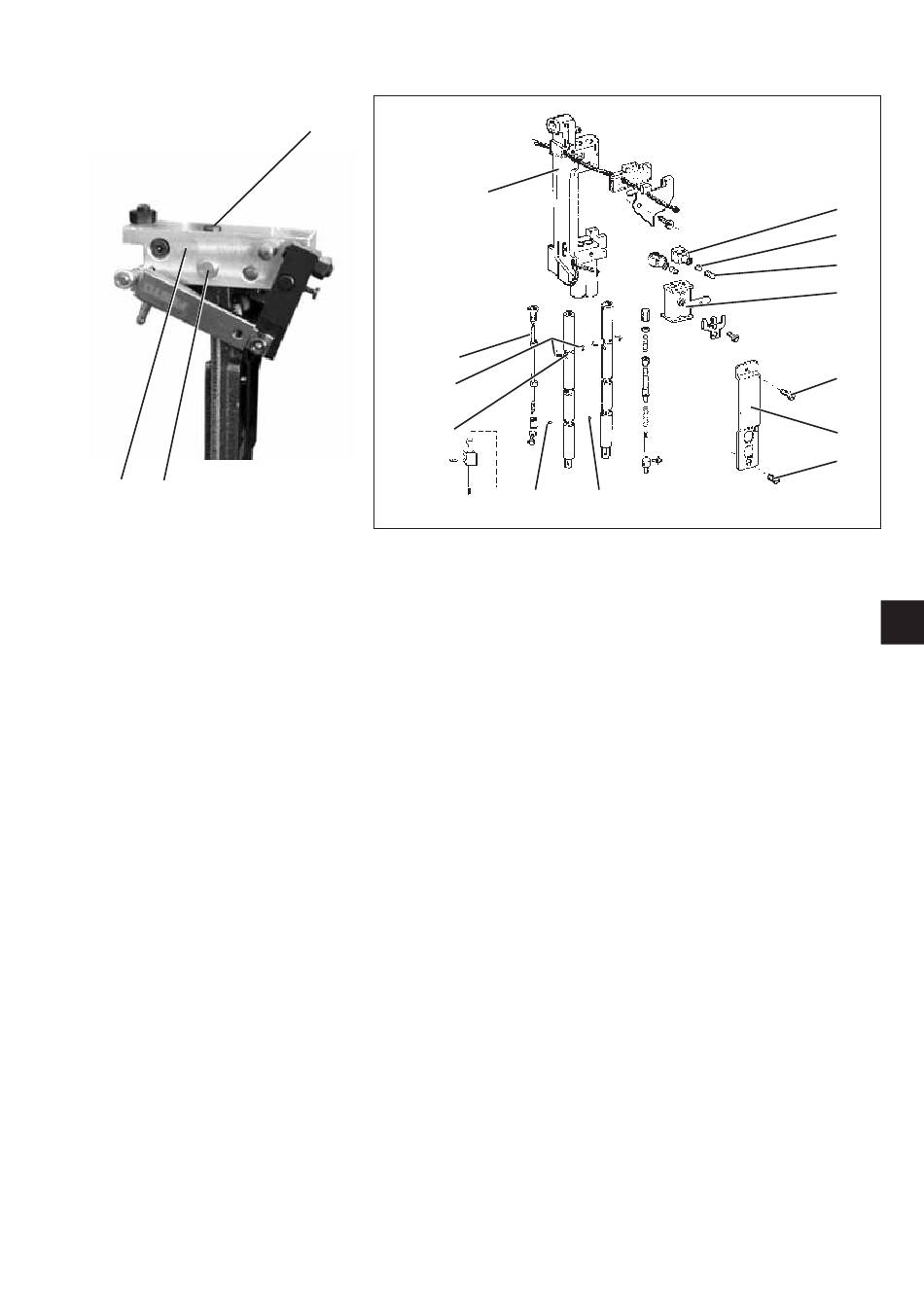

Sortir une barre à aiguille de la coulisse
3
2
1
16
15
14
13
–
Desserrer la vis de serrage (1).
–
Tirer le boulon de palier (2).
–
Défaire la plaque de support (3) de la coulisse de barre à aiguille.
–
Dévisser les vis (8 et 10).
–
Enlever la barre de guidage (9).
–
Actionner les deux barres de débrayage (15) et pousser la
crosse (7) pour la moitié de la course de la barre à aiguille
vers le bas.
–
Dévisser la vis de retenue (6) de la bague de serrage (4) et la vis
de fixation (5) qui se trouve directement dessous.
–
Enlever les deux demi-cercles de retenue (14). Ils se trouvent dans
la rainure citculaire (13) et deviennent visibles après le
déplacement descendant de la bague de serrage (4).
–
Déplacer l'étau de déclenchement de manière à laisser les deux
barres de débrayage (15) inactives.
–
Déplacer la crosse (7) lentement en haut sur la barre à aiguille
jusqu'à ce que les trois billes d'embrayage du haut (12) sautent à
l'extérieur.
ATTENTION ! Veiller à ce que les billes ne se perdent pas - elles
sont sous pression de ressorts.
–
Tirer la barre à aiguille vers le bas de la coulisse (16).
ATTENTION ! Il se peut qu'en ce moment les trois billes
inférieures (11) tombent de leur cage dans la barre à aiguille.
12
11
4
5
6
7
8
9
10
3
15
