5. Inbetriebnahme, Betrieb
Anschlussleitungen müssen für den Umgebungstemperaturbereich
■
der Applikation geeignet sein.
Die Anschlussleitungen müssen auch für die mitgelieferte Kabelver-
■
schraubung geeignet sein (Durchmesserbereich siehe unten).
Ausführung der Kabelverschraubung
Kabeleinführung mit den entsprechend zugelassenen Kabelver-
■
schraubungen dicht verschließen.
Anschlusskabel fest verlegen.
■

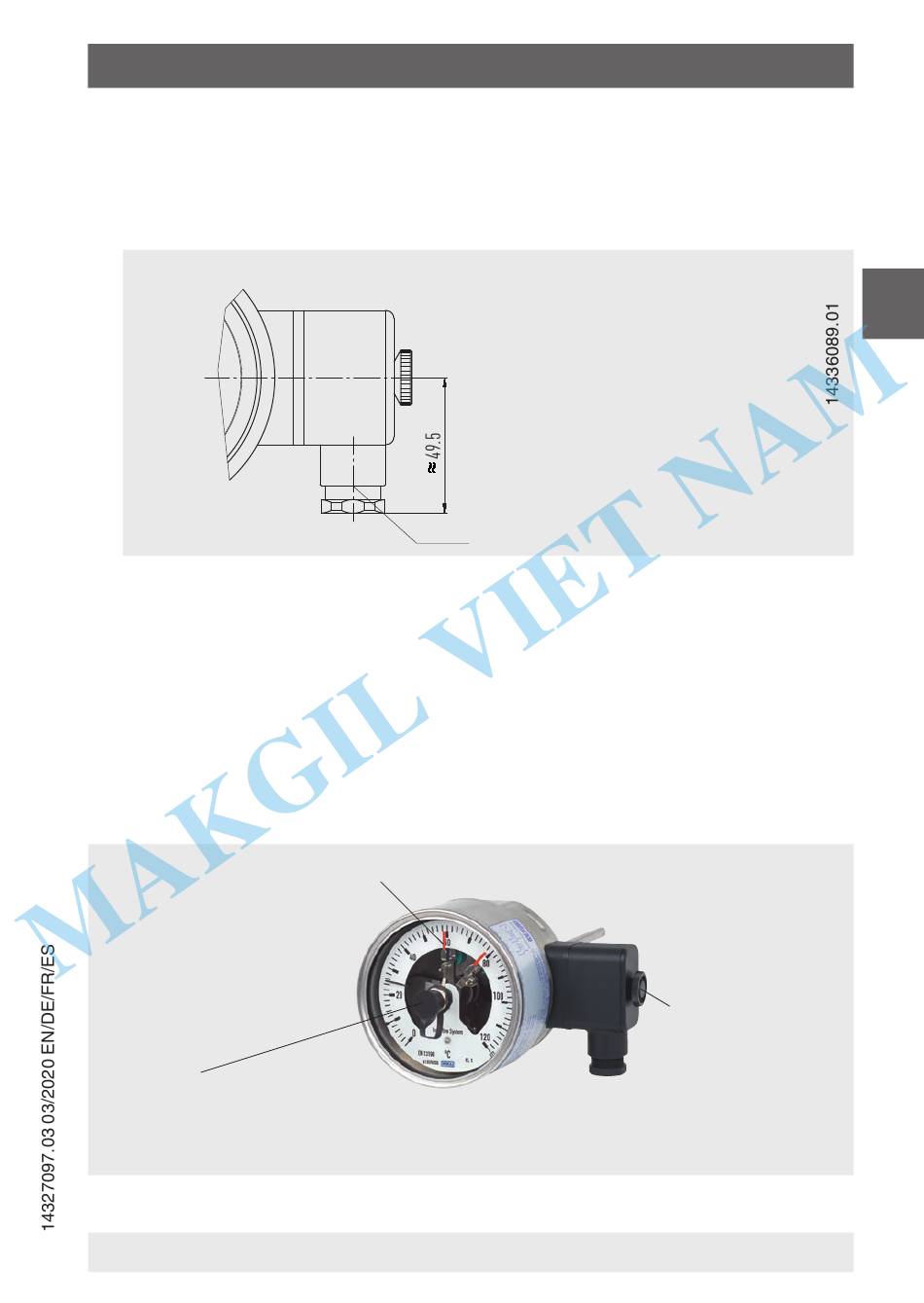

5.4 Einstellen der Sollwertzeiger

Das Einstellen der Sollwerte erfolgt über das Verstellschloss in der
Sichtscheibe mit Hilfe des Verstellschlüssels (gehört zum Lieferumfang;
befindet sich bei Standardgeräten seitlich an der Kabeldose).
Verstellschloss
(zum Einstellen der Sollwertzeiger den Vers-
tellschlüssel hier aufsetzen, eindrücken und
auf gewünschten Sollwert einstellen)
WIKA Betriebsanleitung Typen TGS55, TGS73 mit 831 (Ex)
M20x1,5
Sollwertzeiger
Nur Kabel mit Durchmesser
7 ... 13 mm verwenden
abnehmbarer
Verstellschlüssel
