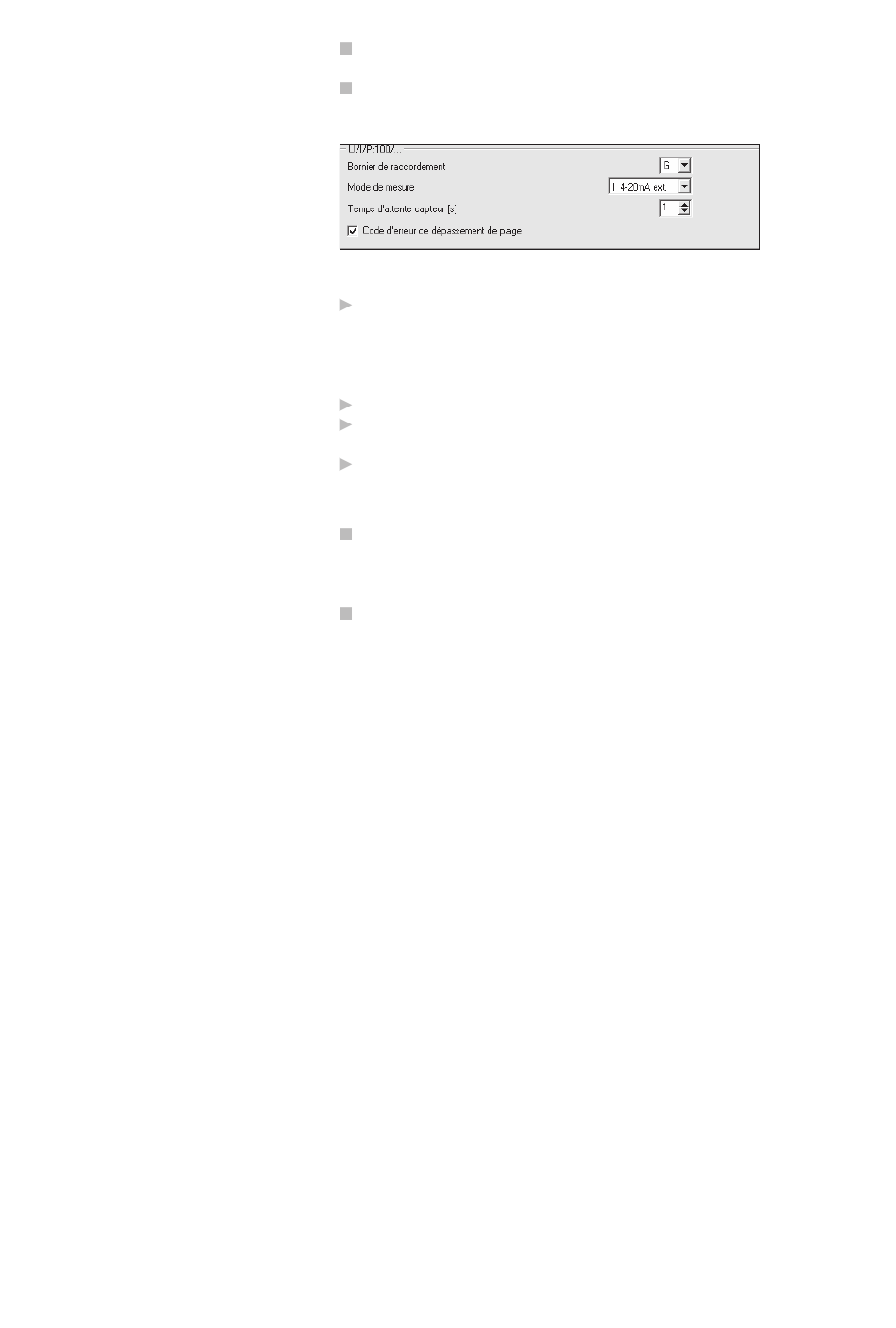

Fig. 15 : Définition des paramètres
de fonctionnement du bloc de
fonction OTT netDL I 4-20 mA.
Le bloc de fonction OTT DuoSens
U/I/Pt100/... doit être réglé de manière
Configuration d'OTT netDL/OTT DuoSens pour OTT RLS avec
interface 4 à 20 mA
Créer une voie OTT netDL/OTT DuoSens avec le bloc de fonction
U/I/Pt100/...(onglet Capteurs analogiques).
Procéder aux paramétrages suivants :
similaire.
Bornier de raccordement
Mode mesure
Temps d'attente capteur (s)
□
Code d'erreur de
dépassement de plage
Insérer un bloc de fonction Mise à l'échelle sur 2 points dans cette voie, puis
régler les valeurs de distance correspondant aux intensités sorties (par ex.
point 1 : 4 ¨ 0, point 2 : 20 ¨ 35) Avec cette fonction, un référencement
simultané sur un point zéro est également possible.
Définir dans le bloc de fonction Voie l'unité nécessaire et le nombre de post-
décimales (m : 3, cm : 0, ft : 2).
OTT netDL 500:
G ... K
OTT netDL 1000: G ... M
OTT DuoSens:
C à F
Bornier utilisé (bornes à vis) de
LogoSens 2/DuoSens.
Régler sur I 4-20 mA ext.
Active l'entrée d'OTT netDL/OTT DuoSens
1 seconde avant le début réel de la mesure
Si nécessaire : enregistrement du code
d'erreur en cas de dépassement de la
plage de mesure
29
