OTT RLS Manuel D'utilisation page 26

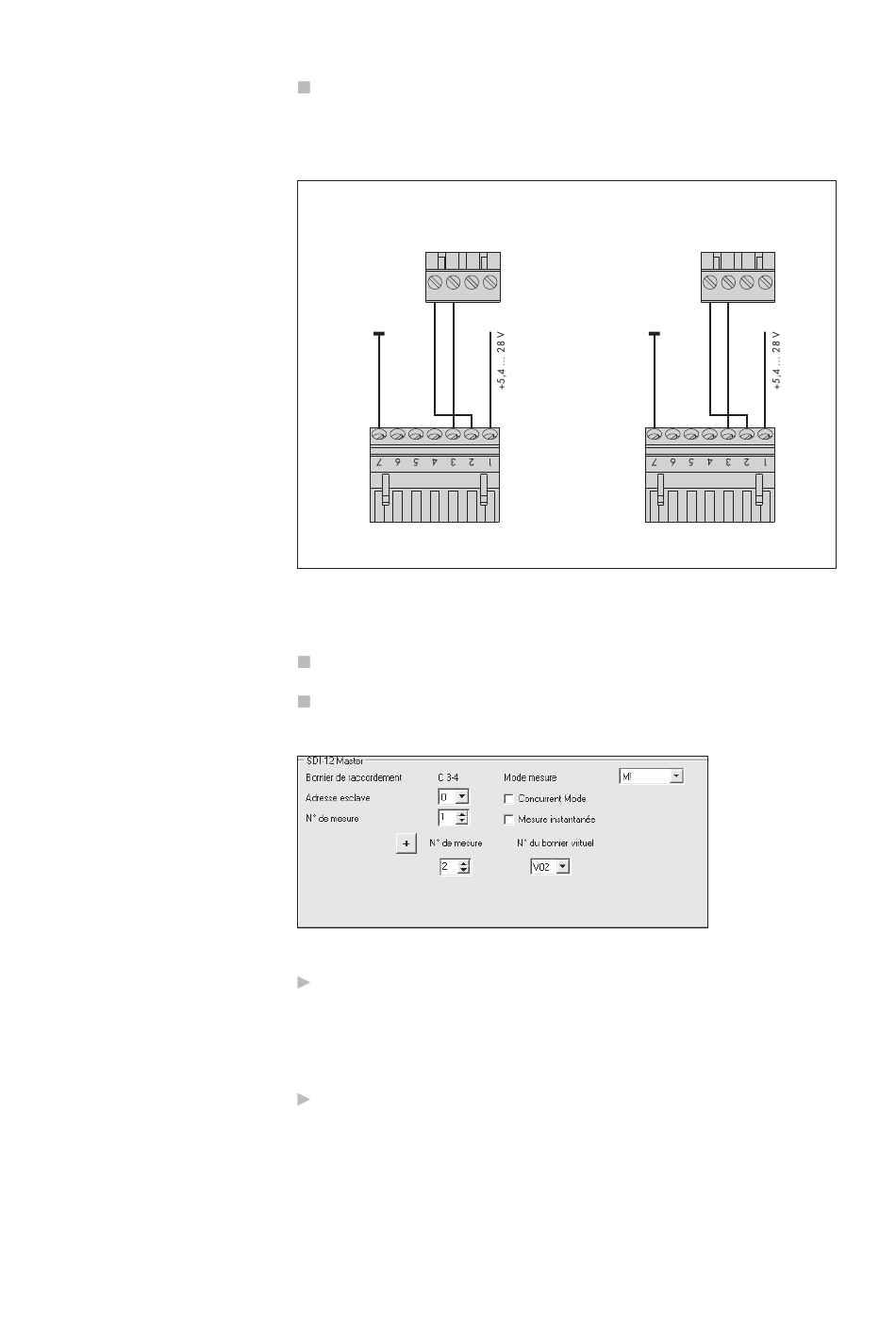

Fig. 11 : Branchement d'OTT RLS à
OTT netDL ou OTT DuoSens via l'interface
RS-485 (protocole SDI-12).
Les lettres au-dessus des bornes à vis
indiquent les branchements possibles
à OTT netDL/OTT DuoSens.
Fig. 12 : Définition des paramètres de
fonc tionnement du bloc de fonction
OTT netDL/OTT DuoSens SDI-12 Master.
Le bloc de fonction OTT SDI RS485
doit être réglé de manière similaire.
26
Variante B : branchement du capteur OTT RLS via l'interface physique RS-485
(protocole SDI-12 via une interface physique RS-485). La longueur maximale de
câble et la section de fil recommandée figurent au chapitre 5.3 :
Relier OTT RLS à l'enregistreur de données IP OTT netDL ou à l'enregistreur de
données compact OTT DuoSens comme le montre la figure 11. Suivre égale-
ment les instructions du manuel d'utilisation d'OTT netDL/OTT DuoSens.
OTT netDL
C
RS-485
entrée
1 2
OTT RLS
Configuration d'OTT netDL/OTT DuoSens pour OTT RLS avec
interface SDI-12
Créer une voie OTT netDL/OTT DuoSens avec le bloc de fonction SDI-12 Mas-
ter ou OTT SDI RS485 (onglet Capteurs série).
Procéder aux paramétrages suivants :
Bornier de
raccordement
Adresse esclave
3 4
– OTT netDL OTT SDI RS485 :
– OTT netDL SDI-12 Master :
– OTT DuoSens SDI-12 Master : A 3-4 (prédéfini)
– OTT DuoSens OTT SDI RS485: A 1-2 (prédéfini)
Bornier de raccordement (bornier à vis) d'OTT netDL/
OTT DuoSens raccordé à OTT RLS.
Adresse de bus SDI-12. Une adresse ne doit être
affectée qu'une seule fois à un câble de bus SDI-12 !
(contrôle/réglage : voir manuel d'utilisation
OTT netDL/OTT DuoSens, chapitre Mode transparent
SDI-12 ou bien avec OTT USB/SDI-12 Interface) Régla-
ge d'usine d'OTT RLS : 0
OTT DuoSens
A
RS-485
entrée
1 2 3 4
OTT RLS
C 1-2 (prédéfini)
C 3-4 (prédéfini)
